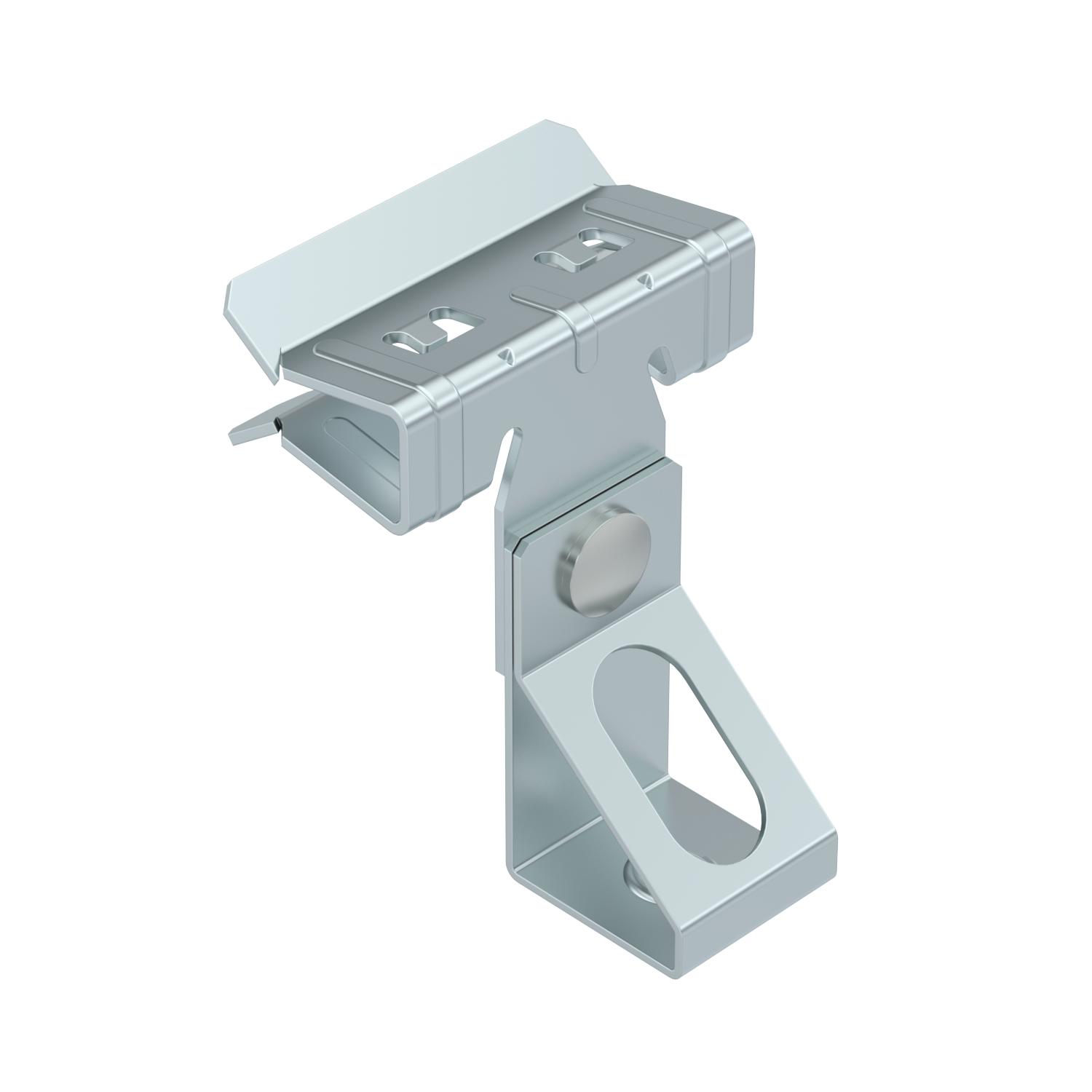

Nosníková svorka, s úchytem pro závitovou tyč

Výr. č. / Typ

Dĺžka

Šírka	40 mm

Výška

Rozmer L

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

Nosníková svorka s úchytem pro závitovou tyč pro individuální montážní řešení. Upevnění na ocelové nosníky natlučením.

Technické údaje

Druh pripojenia/konštrukčný prvok	Závit
Farba	pozinkováno
Hrúbka príruby F max.	10 mm
Hrúbka príruby F min.	4 mm
Koniec závesu	nie
Materiál	Oceľ

Dĺžka	54 mm
Rozmer L	54 mm

Šírka	40 mm
Výška	44 mm

Všetky typy

Všetky typy

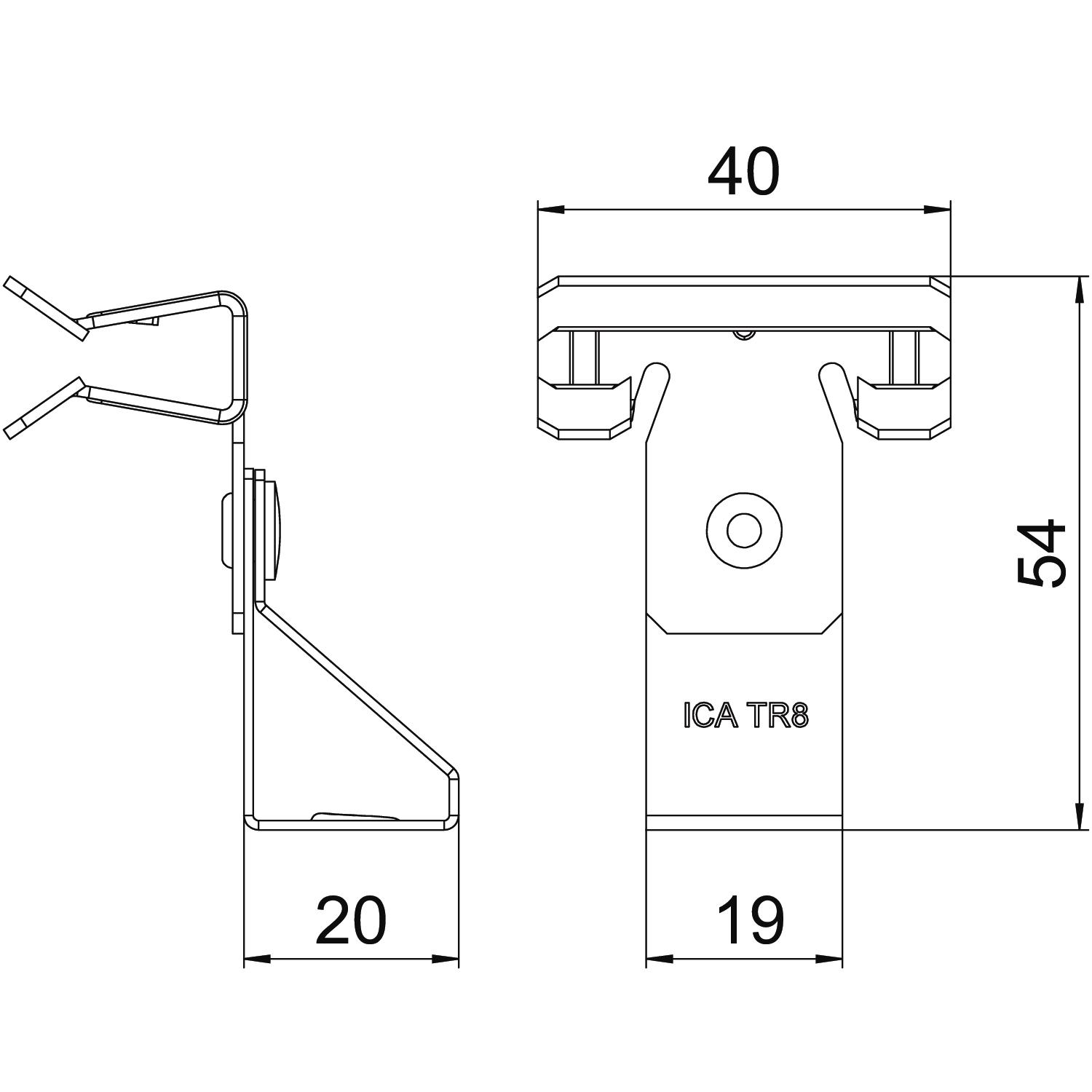

Typ	Dĺžka	Šírka	Výška	Rozmer L	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCTR 4-10 M6	54 mm	40 mm	43 mm	54 mm	4 mm	10 mm	1488321	Kus	50 Kus
SCTR 10-15 M6	60 mm	40 mm	44 mm	60 mm	10 mm	15 mm	1488323	Kus	50 Kus
SCTR 4-10 M8	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488325	Kus	50 Kus
SCTR 10-15 M8	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488327	Kus	50 Kus
SCTR 4-10 M10	54 mm	40 mm	44 mm	54 mm	4 mm	10 mm	1488329	Kus	50 Kus
SCTR 10-15 M10	60 mm	40 mm	45 mm	60 mm	10 mm	15 mm	1488331	Kus	50 Kus
