Nosníková svorka pro kabel 19 | 14 | 17 | 10 | 11 | | | 1 | 4

Nosníková svorka pro kabel

Výr. č. 1488457 | EAN 4012197382872

Výr. č. / Typ

Dĺžka

Šírka	14 mm

Výška

Priemer rúry/kábla min.

Priemer rúry/kábla max.

Hrúbka príruby F min.

Hrúbka príruby F max.

Popis produktu

Popis produktu

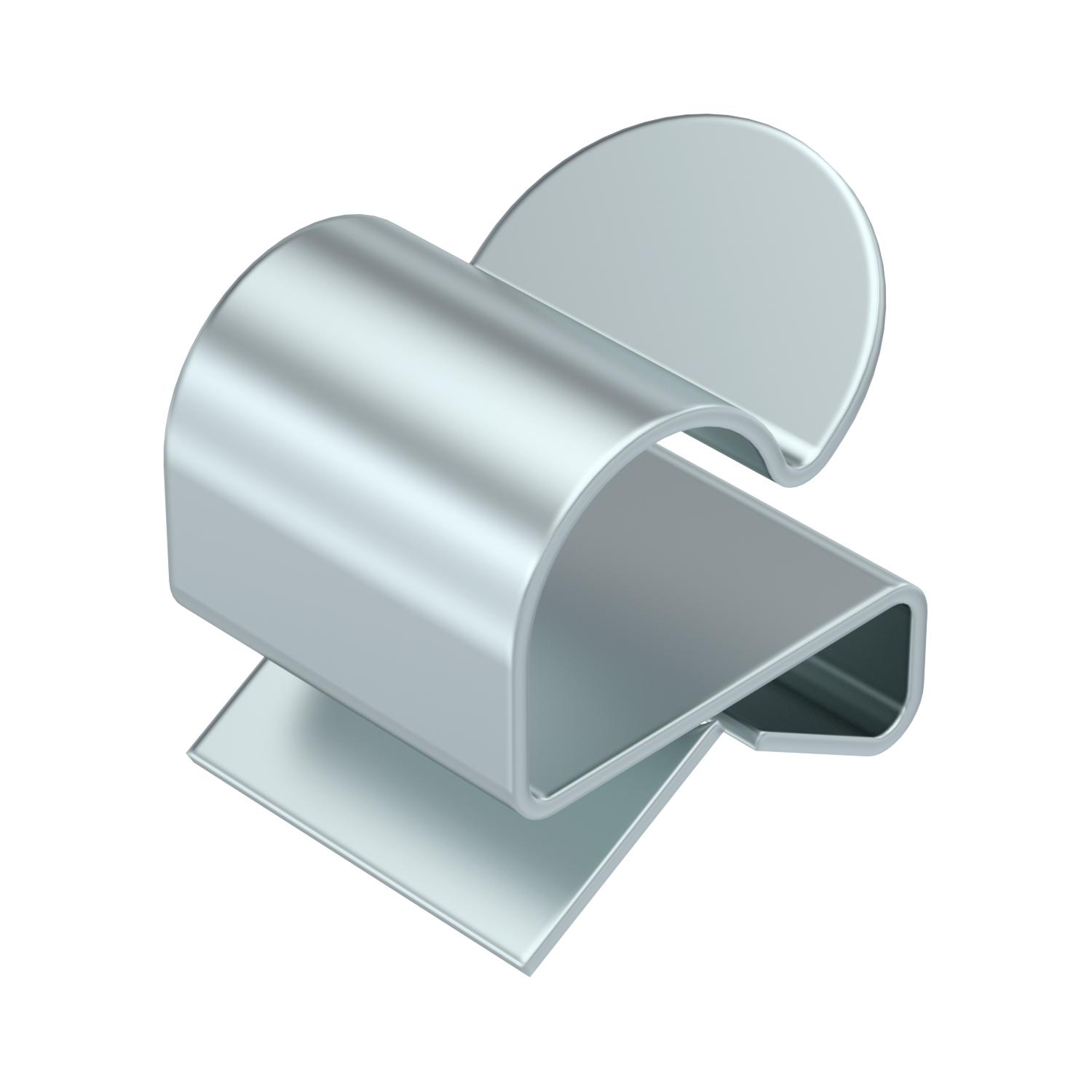

Nosníková svorka k montáži kabelů. Otevřený úchyt pro kabel na boku. Upevnění na ocelové nosníky natlučením.

Technické údaje

Technické údaje

Druh pripojenia/konštrukčný prvok	Rúra/kábel
Farba	pozinkováno
Hrúbka príruby F max.	4 mm
Hrúbka príruby F min.	1 mm
Koniec závesu	nie
Materiál	Oceľ

Povrch	Zinková lamela
Priemer rúry/kábla max.	11 mm
Priemer rúry/kábla min.	10 mm
Rozmer	1-4mm
Spôsob upevnenia	Svorky
Záves nastaviteľný	nie

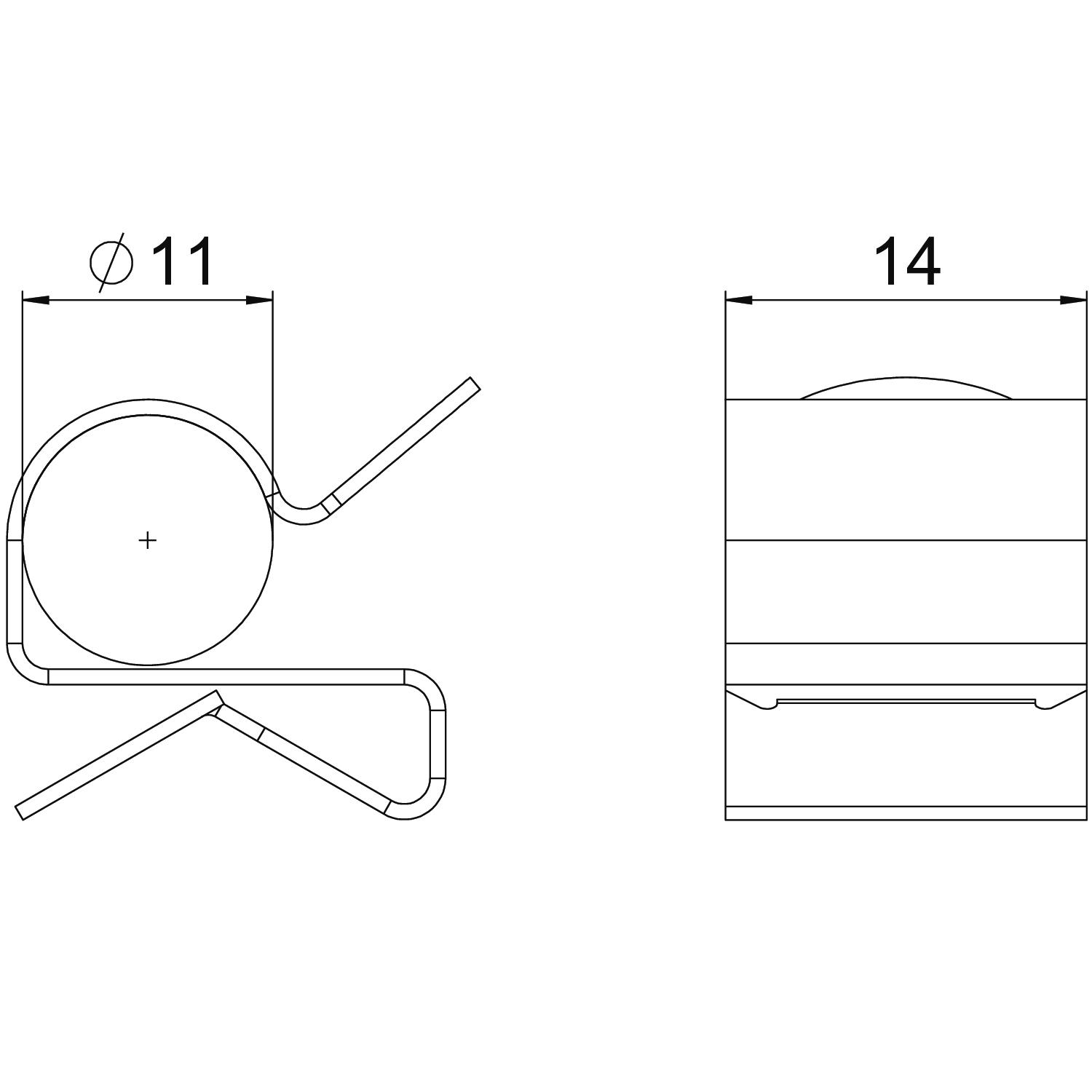

Rozmery

Dĺžka	19 mm
Rozměr W	14 mm

Šírka	14 mm
Výška	17 mm

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer rúry/kábla min.	Priemer rúry/kábla max.	Hrúbka príruby F min.	Hrúbka príruby F max.	Výr. č.	Množstvo	najm. PJ
SCC 1-4 D5,5	15 mm	14 mm	14 mm	4 mm	5 mm	1 mm	4 mm	1488451	Kus	100 Kus
SCC 1-4 D7	17 mm	14 mm	15 mm	6 mm	7 mm	1 mm	4 mm	1488453	Kus	100 Kus
SCC 1-4 D9	17 mm	14 mm	16 mm	8 mm	9 mm	1 mm	4 mm	1488455	Kus	100 Kus
SCC 1-4 D11	19 mm	14 mm	17 mm	10 mm	11 mm	1 mm	4 mm	1488457	Kus	100 Kus
SCC 1-4 D14	23 mm	14 mm	21 mm	12 mm	14 mm	1 mm	4 mm	1488461	Kus	100 Kus
SCC 1-4 D18	25 mm	14 mm	22 mm	15 mm	18 mm	1 mm	4 mm	1488465	Kus	100 Kus
SCC 1-4 D24	27 mm	14 mm	25 mm	19 mm	24 mm	1 mm	4 mm	1488469	Kus	100 Kus
SCC 1-4 D30	33 mm	14 mm	33 mm	25 mm	30 mm	1 mm	4 mm	1488473	Kus	100 Kus
SCC 4-7,5 D5,5	14 mm	14 mm	16 mm	4 mm	5 mm	4 mm	7,5 mm	1488481	Kus	100 Kus
SCC 4-7,5 D7	18 mm	14 mm	18 mm	6 mm	7 mm	4 mm	7,5 mm	1488483	Kus	100 Kus
SCC 4-7,5 D9	17 mm	14 mm	20 mm	8 mm	9 mm	4 mm	7,5 mm	1488485	Kus	100 Kus
SCC 4-7,5 D11	19 mm	14 mm	21 mm	10 mm	11 mm	4 mm	7,5 mm	1488487	Kus	100 Kus
SCC 4-7,5 D14	21 mm	14 mm	22 mm	12 mm	14 mm	4 mm	7,5 mm	1488491	Kus	100 Kus
SCC 4-7,5 D18	24 mm	14 mm	27 mm	15 mm	18 mm	4 mm	7,5 mm	1488495	Kus	100 Kus
SCC 4-7,5 D24	28 mm	14 mm	29 mm	19 mm	24 mm	4 mm	7,5 mm	1488501	Kus	100 Kus
SCC 4-7,5 D30	33 mm	14 mm	33 mm	25 mm	30 mm	4 mm	7,5 mm	1488505	Kus	100 Kus
SCC 7,5-12 D5,5	18 mm	14 mm	21 mm	4 mm	5 mm	7,5 mm	12 mm	1488510	Kus	100 Kus
SCC 7,5-12 D7	19 mm	14 mm	18 mm	6 mm	7 mm	7,5 mm	12 mm	1488511	Kus	100 Kus
SCC 7,5-12 D9	18 mm	14 mm	23 mm	8 mm	9 mm	7,5 mm	12 mm	1488513	Kus	100 Kus
SCC 7,5-12 D11	19 mm	14 mm	24 mm	10 mm	11 mm	7,5 mm	12 mm	1488515	Kus	100 Kus
SCC 7,5-12 D14	21 mm	14 mm	25 mm	12 mm	14 mm	7,5 mm	12 mm	1488519	Kus	100 Kus
SCC 7,5-12 D18	24 mm	14 mm	28 mm	15 mm	18 mm	7,5 mm	12 mm	1488523	Kus	100 Kus
SCC 7,5-12 D24	28 mm	14 mm	32 mm	19 mm	24 mm	7,5 mm	12 mm	1488527	Kus	100 Kus
SCC 7,5-12 D30	34 mm	14 mm	37 mm	25 mm	30 mm	7,5 mm	12 mm	1488531	Kus	100 Kus
