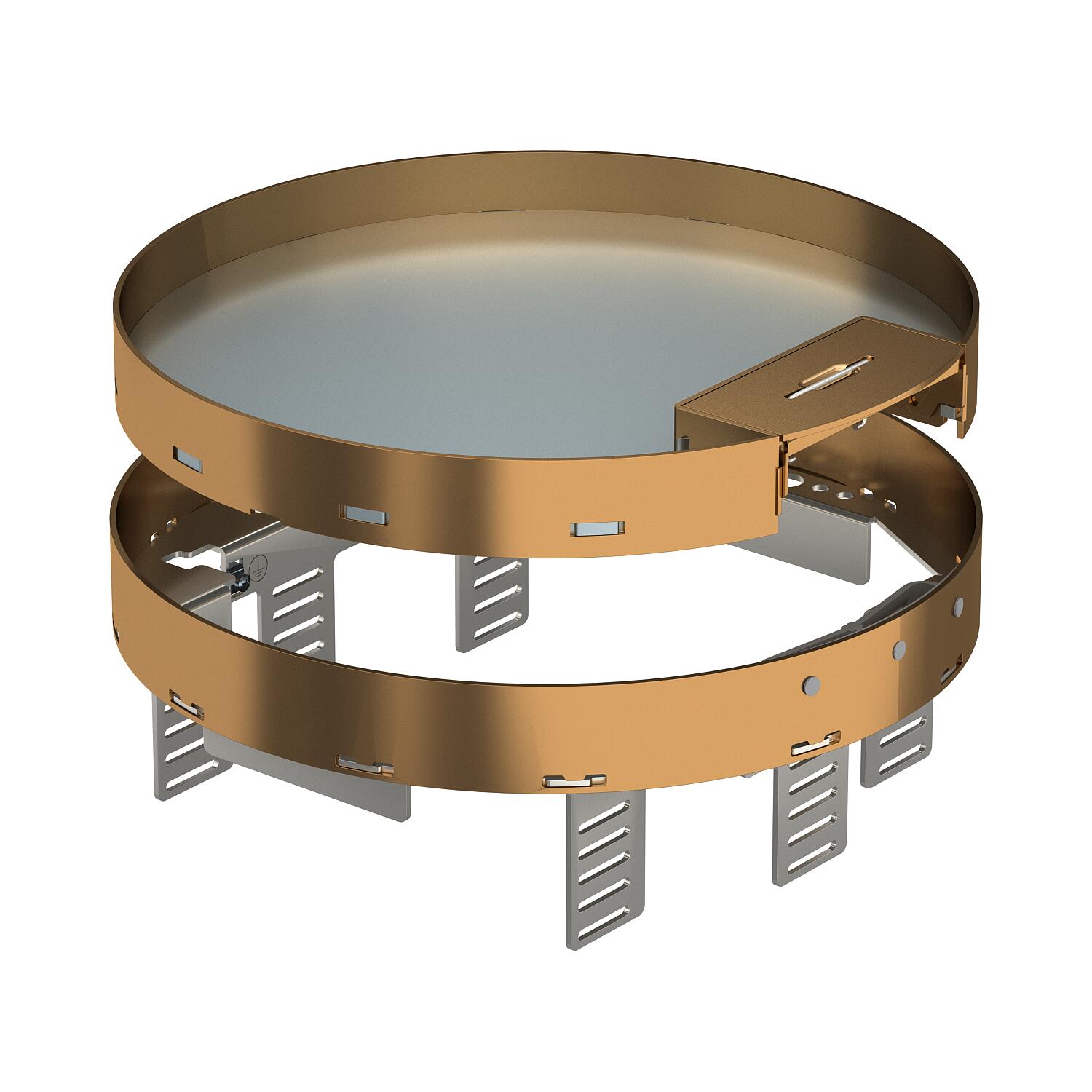

Nivelizovateľná kazeta s výstupom pre šnúru, RKSRNUZD3, mosadz
Výr. č. 7409294 | EAN 4012195867708
- Popis produktu
-

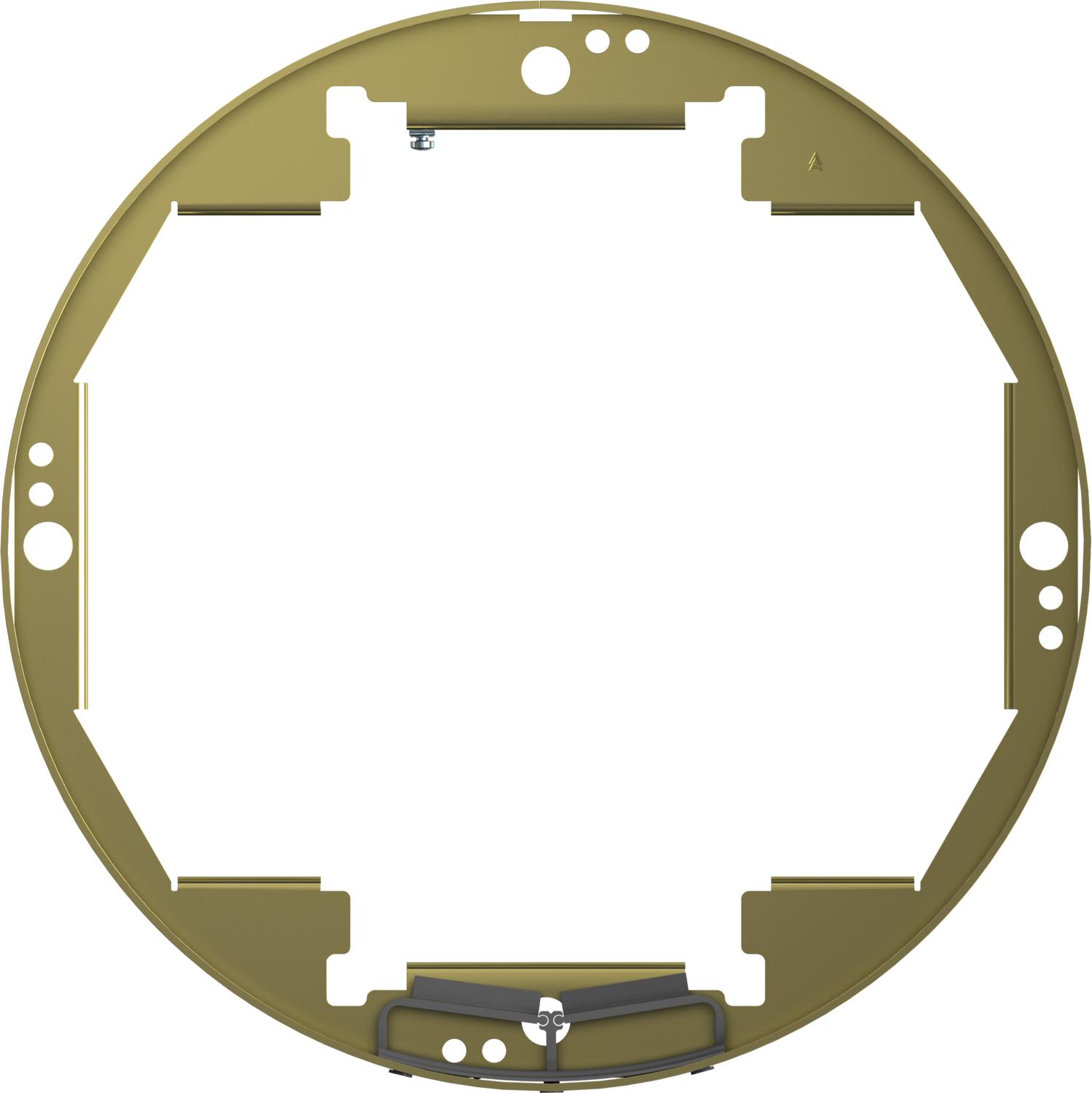

Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti R7 s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD350-3 v spojení s montážnym vekom DUG350-3R7 alebo do UGD350-3R7. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 2 krycie platne APMT2 a jednu APMT5. Pre montáž 2 univerzálnych nosičov UT3 a jedného UT4 pre 7 jednotlivých inštalačných prístrojov s nosným krúžkom/nosným strmeňom alebo pre 10 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

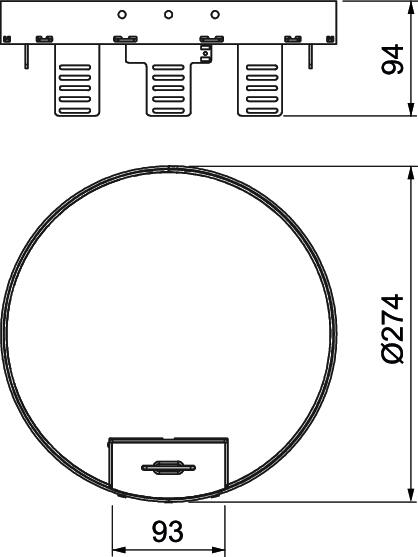

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 12,5533 kg CO2e / 1 Kus Dĺžka 274 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky R7 Montážna hĺbka 104 mm Montážny priemer 275 Oddeliteľné áno Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 10 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø275mm Rozmer h 94 mm Šírka 274 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 / UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 94 mm Výška podlahy min. 94 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

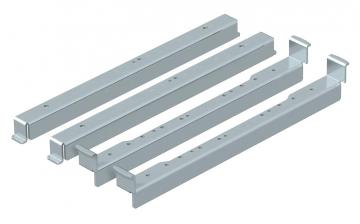

Nivelačný uholník na zabudovanie do UGD350-3 pre okrúhlu kazetu
NW 350-3 RK 7410556 1 Kus
Montážní víko 350 jmenovité velikosti R7
DUG 350-3 R7 7400533 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus - Na stiahnutie
-
