Nivelizovateľná kazeta s výstupom pre šnúru, RKSNUZD3, ušľachtilá oceľ
Výr. č. 7409623 | EAN 4012197438654
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačného uholníka (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.

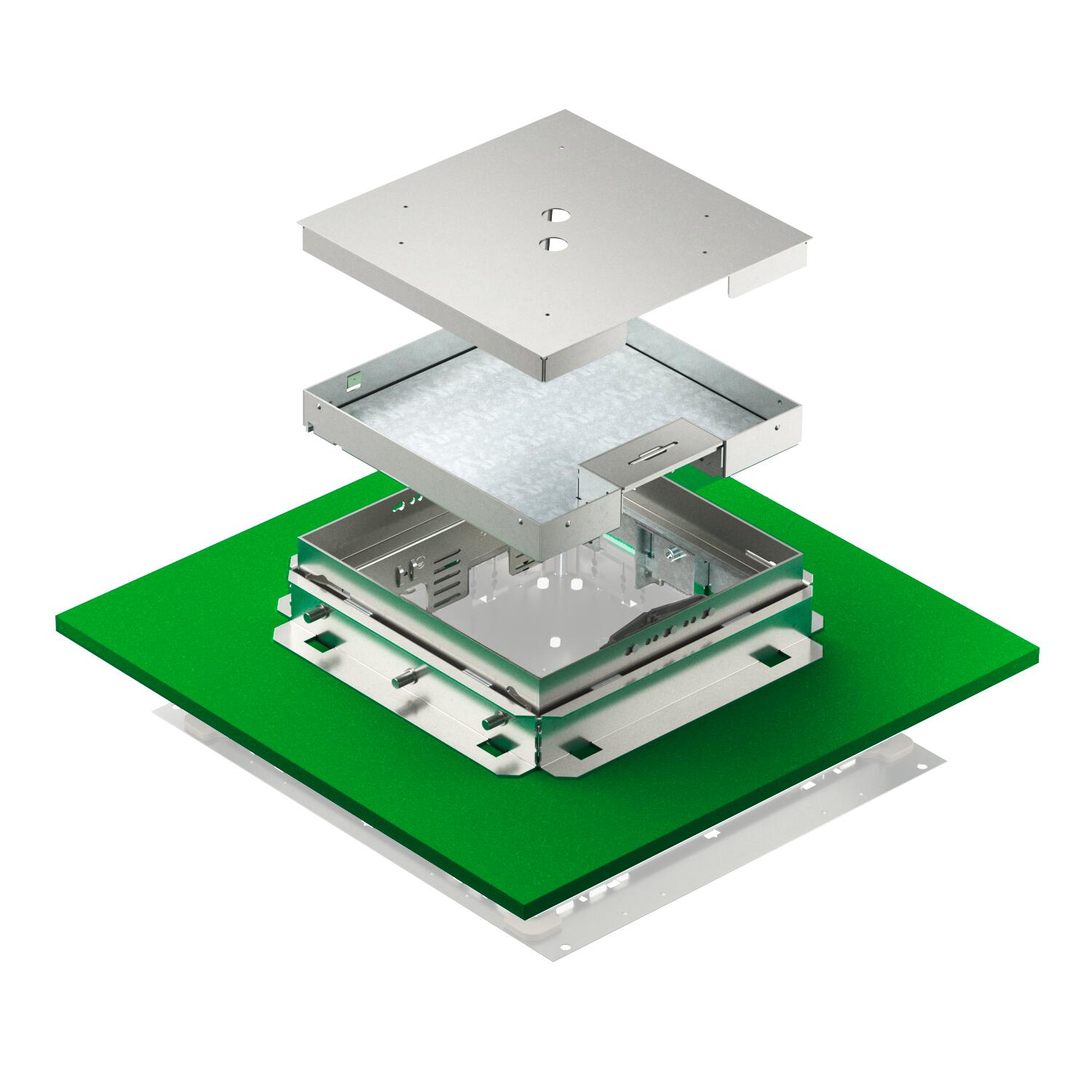

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Technické údaje
-
Technické údaje

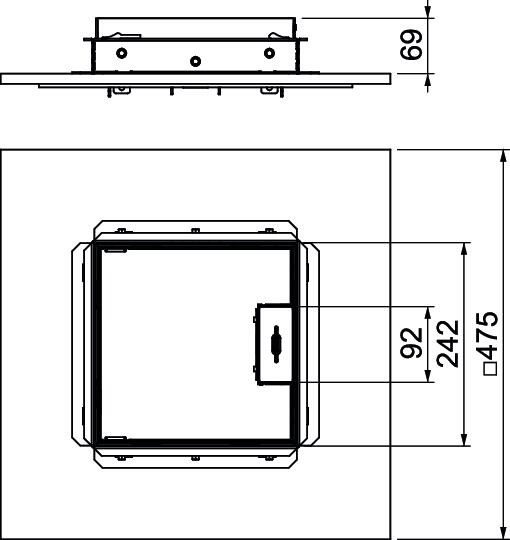

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 50,409 kg CO2e / 1 Kus Dĺžka 243 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 136 mm Nivelačný rozsah max. 110 mm Nivelačný rozsah min. 69 mm Norma EN 50085-2-2 Oddeliteľné áno Počet univerzálnych nosičov 3 x UT4 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243x117 Rozmer h 81 mm Šírka 243 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 81 mm Výška mazaniny max. 110 mm Výška mazaniny min. 69 mm Výška podlahy min. 136 mm - Všetky typy
