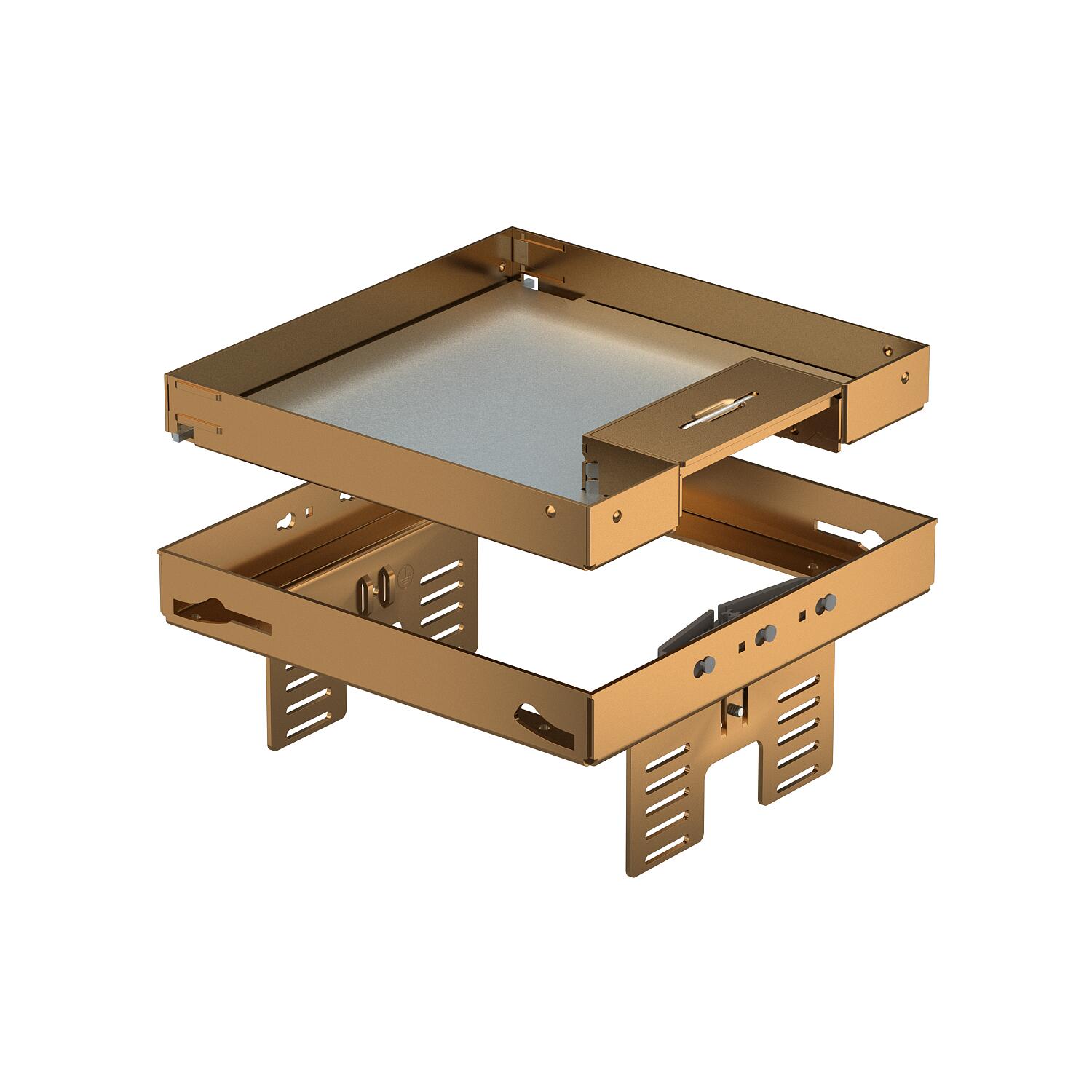

Nivelizovateľná kazeta s výstupom pre šnúru, RKSNUZD3, mosadz
Výr. č. 7409224 | EAN 4012195867258
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 4, s výstupom pre šnúru, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../4 alebo do UGD250-3/4 alebo UGD350-3/4. Montáž sa realizuje pomocou nivelačného uholníka (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s výstupom pre šnúru, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Dĺžka montážny rozmer 201 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 110 mm Norma EN 50085-2-2 Oddeliteľné áno Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 200x200mm Šírka montážny rozmer 201 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 110 mm Rozmery

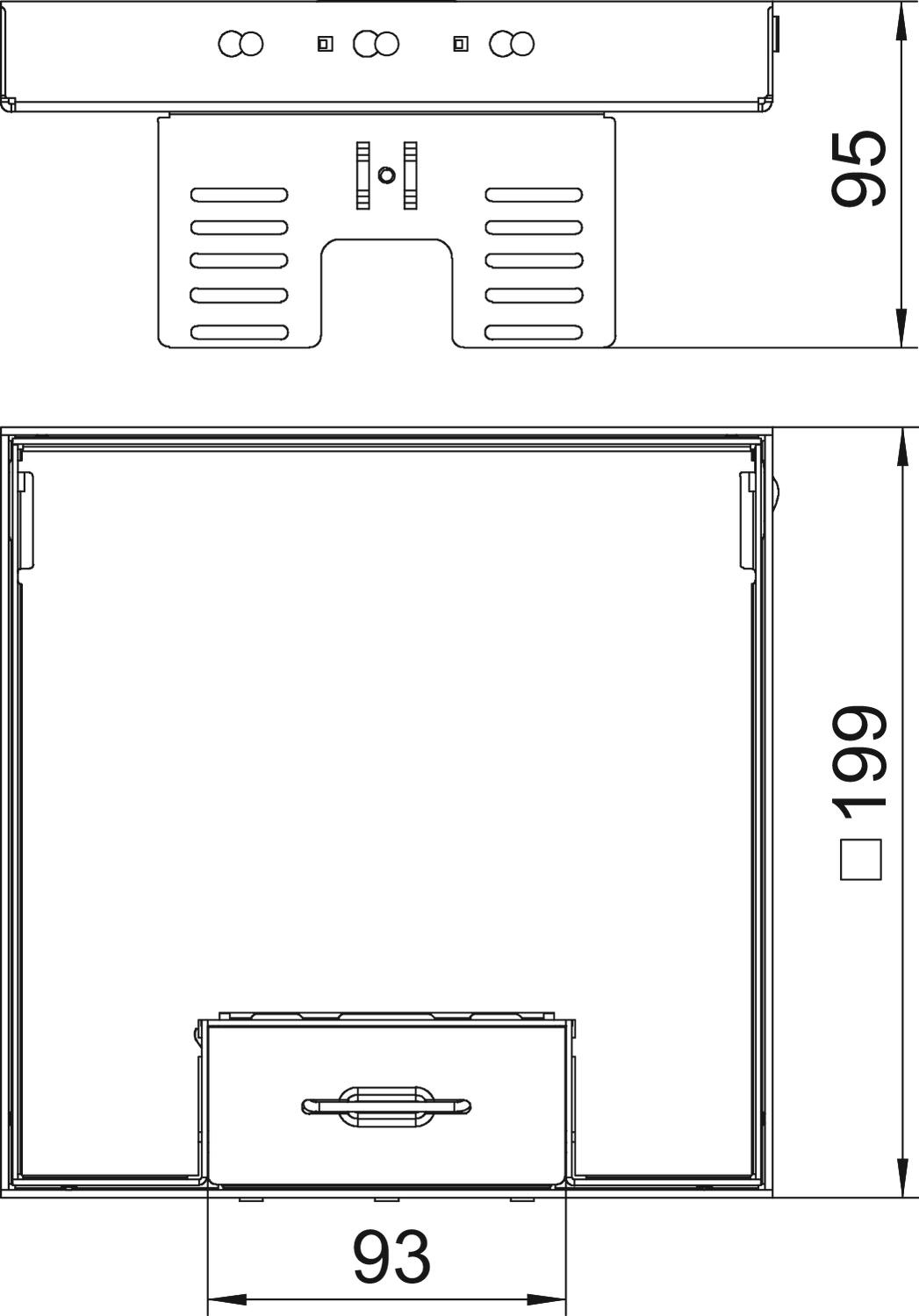

Dĺžka 199 mm Rozmer h 95 mm Šírka 199 mm Výška 95 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 11,2116 kg CO2e / 1 Kus CO₂ Footprint (GWP) 11,2116 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačný uholník na zabudovanie do UGD350-3 pre štvorcovú kazetu
NW 350-3 QK 7410544 1 Kus
Montážne veko pre nivelizovateľnú kazetu menovitej veľkosti 4 do systémových podláh
DUG RK UAN 4 7428544 1 Kus
Montážní víko 350 jmenovité velikosti 4
DUG 350-3 4 7400505 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus - Na stiahnutie
-
List technických údajov RKSN2 UZD3 4MS25 / 7409224 , 0.19MB , pdfKarta bezpečnostných údajov RKSN2 UZD3 4MS25 / 7409224 , 0.05MB , pdfEÚ Vyhlásenie o zhode RKSN2 UZD3 4MS25 / 7409224 , 0.13MB , pdfREACH Vyhlásenie o zhode RKSN2 UZD3 4MS25 / 7409224 , 0.12MB , pdfRoHS Vyhlásenie o zhode RKSN2 UZD3 4MS25 / 7409224 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž RKSN2 UZD , 0.07MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
