Nivelizovateľná kazeta s výstupom pre šnúru, RKSN, mosadz 110 | 155 | 25 | 110 | Otočný výstup pre šnúru | 9

Nivelizovateľná kazeta s výstupom pre šnúru, RKSN, mosadz

Výr. č. 7409214 | EAN 4012195867180

Výr. č. / Typ

Výška podlahy min.

Výška podlahy max.

Hrúbka podlahovej krytiny

Rozmer h

Vyhotovenie výstup vedenia	Otočný výstup pre šnúru

Menovitá veľkosť pre prístrojové jednotky	9

Popis produktu

Popis produktu

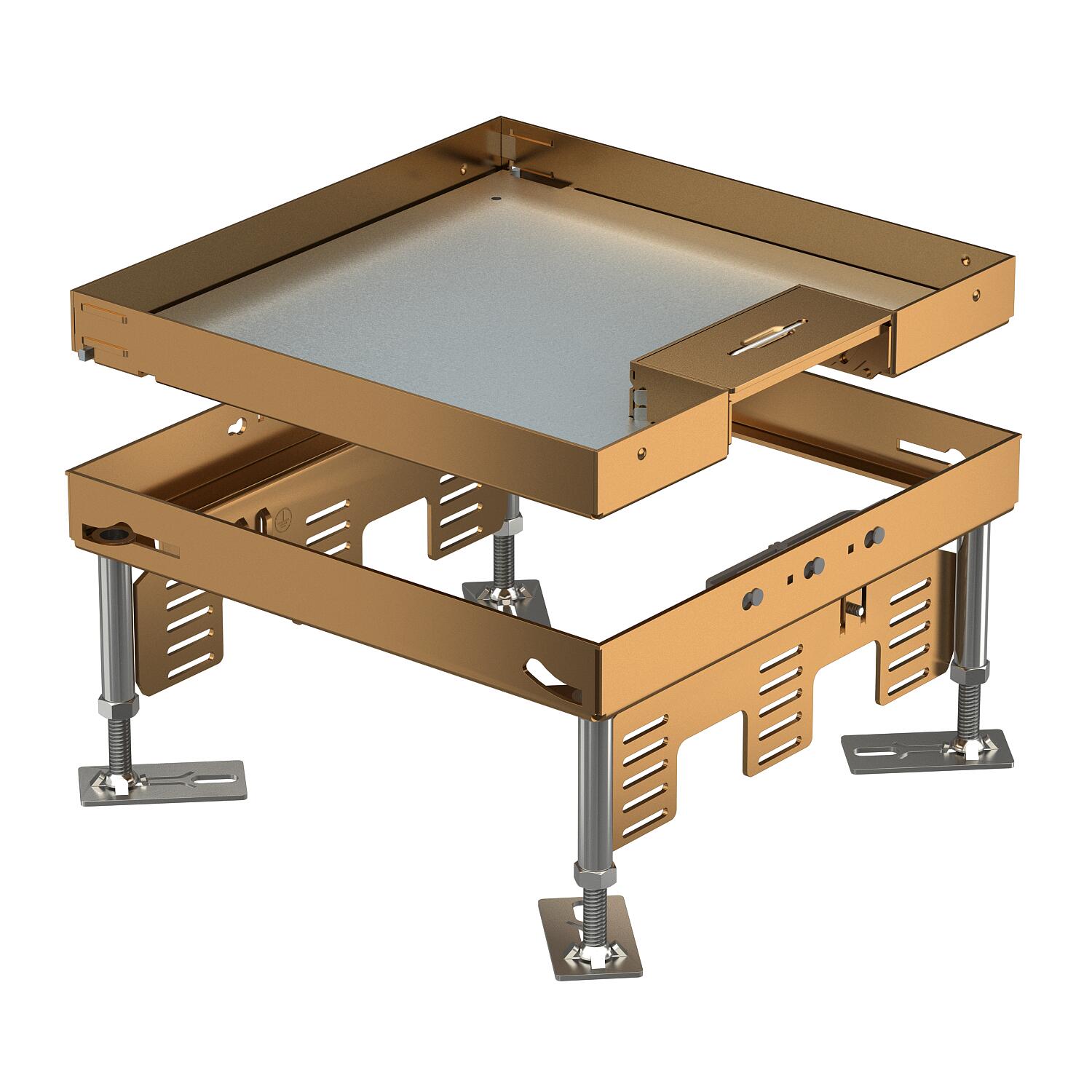

Nivelizovateľná kazeta menovitej veľkosti 9 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.

Technické údaje

Technické údaje

Certifikáty	VDE
Dĺžka montážny rozmer	244 mm
Hrúbka podlahovej krytiny	25 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	mosadz
Menovitá veľkosť	350 mm
Menovitá veľkosť pre prístrojové jednotky	9
Montážna hĺbka	110 mm
Nivelačný rozsah max.	155 mm
Nivelačný rozsah min.	110 mm
Oddeliteľné	nie
Počet prístrojových vložiek	3
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	12

Prístrojový nosič na uchytenie prístrojových vložiek	áno
Rozmer	243x243mm
Šírka montážny rozmer	244 mm
Stupeň krytia kód IK	IK10
Typ montážneho systému	UT4
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 5 000 N
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška podlahy max.	155 mm
Výška podlahy min.	110 mm

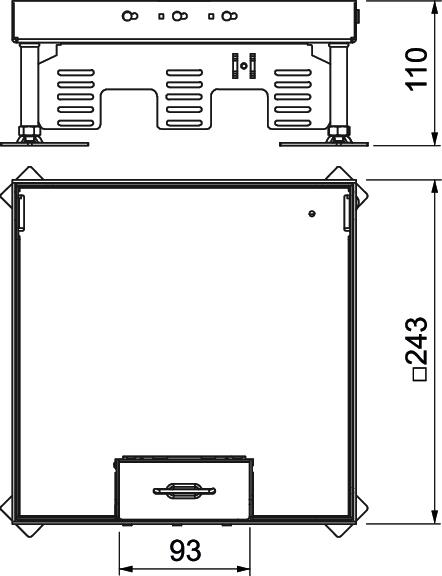

Rozmery

Dĺžka	243 mm
Rozmer h	110 mm

Šírka	243 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	14,5135 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	14,5135 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Výška podlahy max.	Hrúbka podlahovej krytiny	Rozmer h	Vyhotovenie výstup vedenia	Menovitá veľkosť pre prístrojové jednotky	Výr. č.	Množstvo	najm. PJ
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Otočný výstup pre šnúru	9	7409212	Kus	1 Kus
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Otočný výstup pre šnúru	9	7409214	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Nivelačná jednotka RKNEV2	RK NEV2 110	7405815	BJ	1 BJ
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9	SRS 4	7405798	Kus	4 Kus
Montážní víko 350 jmenovité velikosti 9	DUG 350-3 9	7400513	Kus	1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm	UT4 45 4	7408727	Kus	1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm	MTU 3	7407840	Kus	1 Kus
