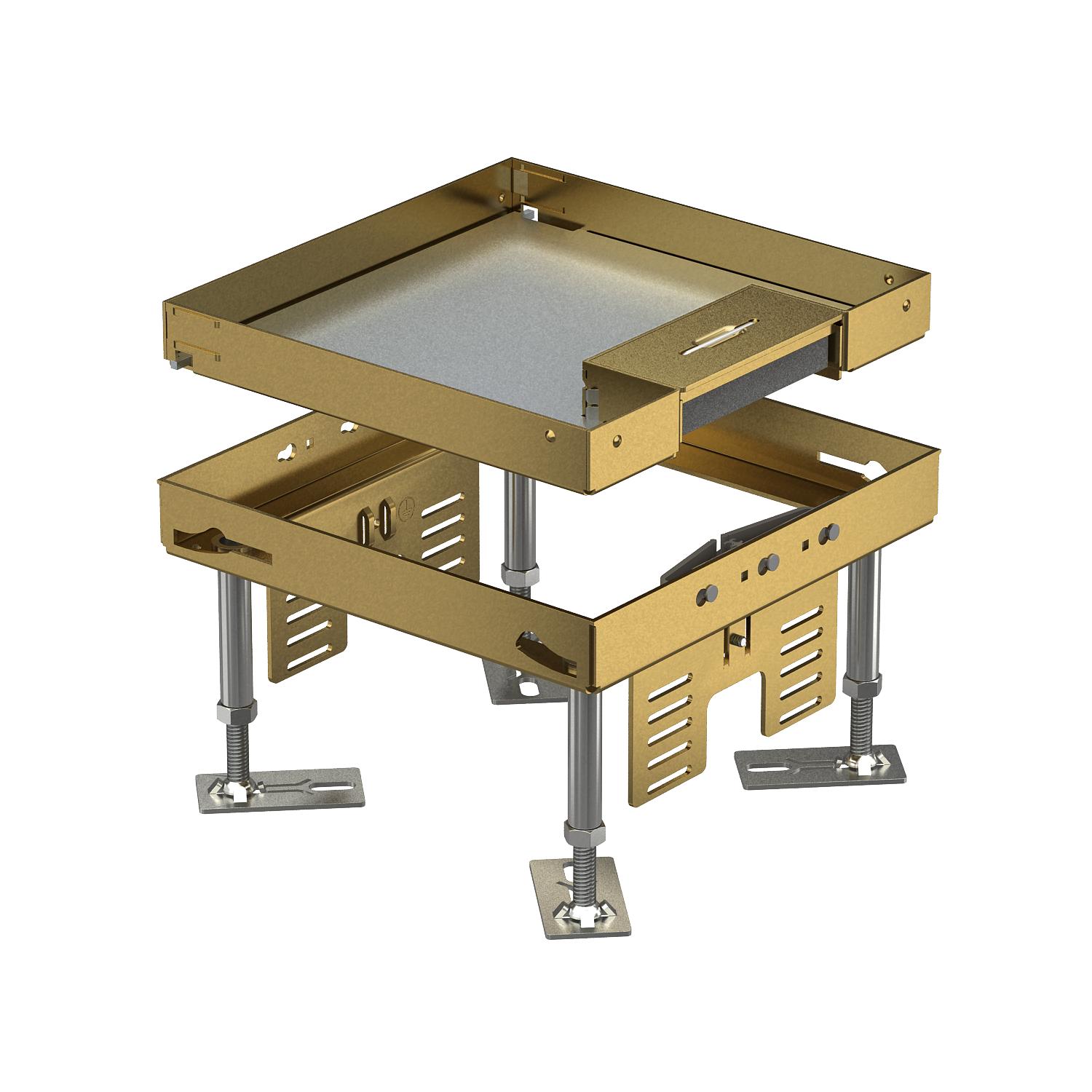

Nivelizovateľná kazeta s výstupom pre šnúru, RKSN, mosadz
Výr. č. 7409202 | EAN 4012195867104
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti 4 pre výstup pre šnúru na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho v interiéri.
Nivelizovateľná kazeta s výstupom pre šnúru, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

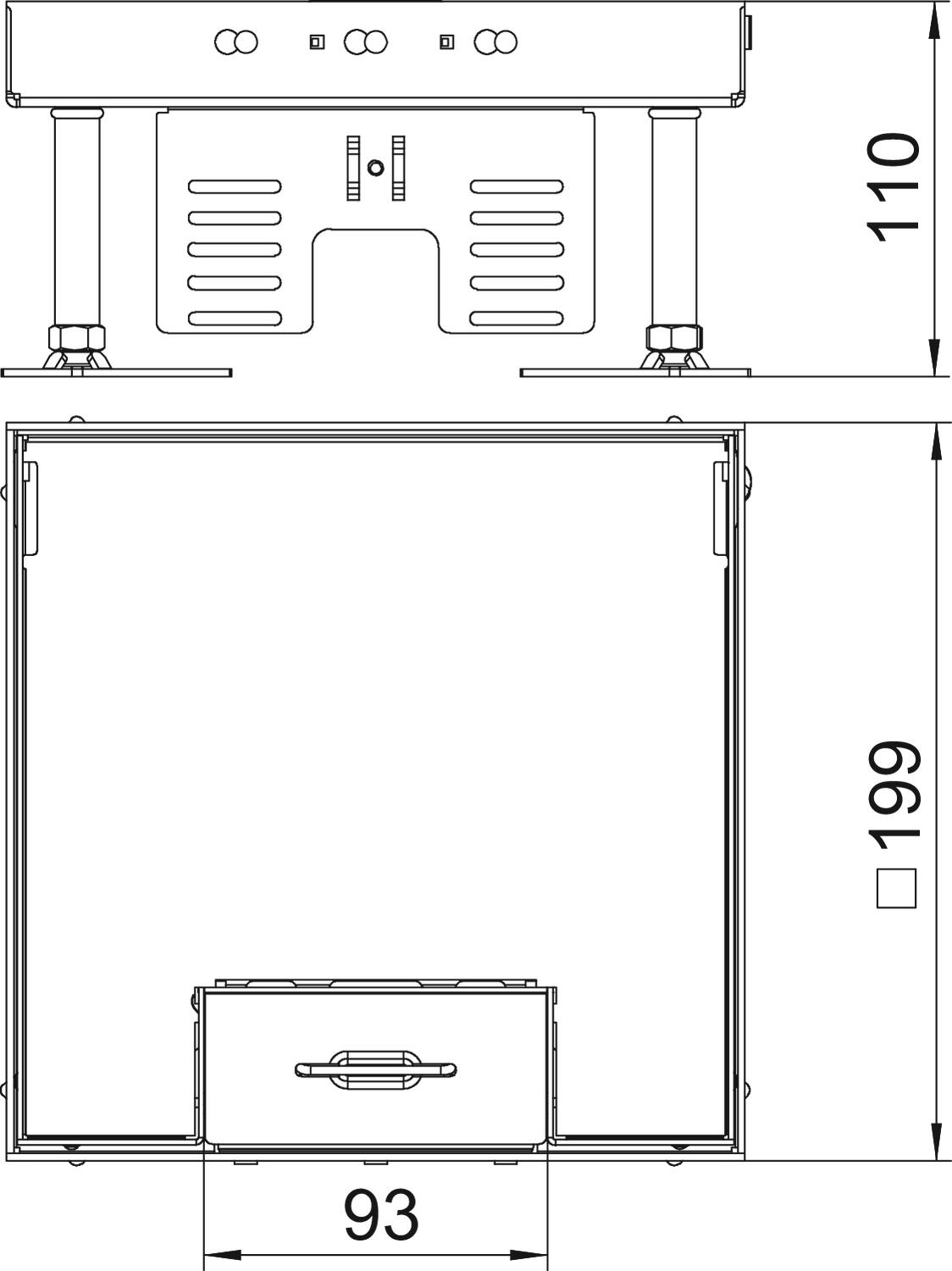

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 10,8531 kg CO2e / 1 Kus Dĺžka montážny rozmer 201 mm Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 105 mm Nivelačný rozsah max. 150 mm Nivelačný rozsah min. 105 mm Oddeliteľné nie Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 200x200mm Rozmer h 105 mm Šírka montážny rozmer 201 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy max. 150 mm Výška podlahy min. 105 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9
SRS 4 7405798 4 Kus
Kazetová výplň terazzo pre nivelizovateľné kazety, menovitá veľkosť 4
SK RK4 7404380 1 Kus
Montážní víko 350 jmenovité velikosti 4
DUG 350-3 4 7400505 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus - Na stiahnutie
-
List technických údajov RKSN2 4 MS 20 / 7409202 , 0.23MB , pdfKarta bezpečnostných údajov RKSN2 4 MS 20 / 7409202 , 0.05MB , pdfEÚ Vyhlásenie o zhode RKSN2 4 MS 20 / 7409202 , 0.16MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
