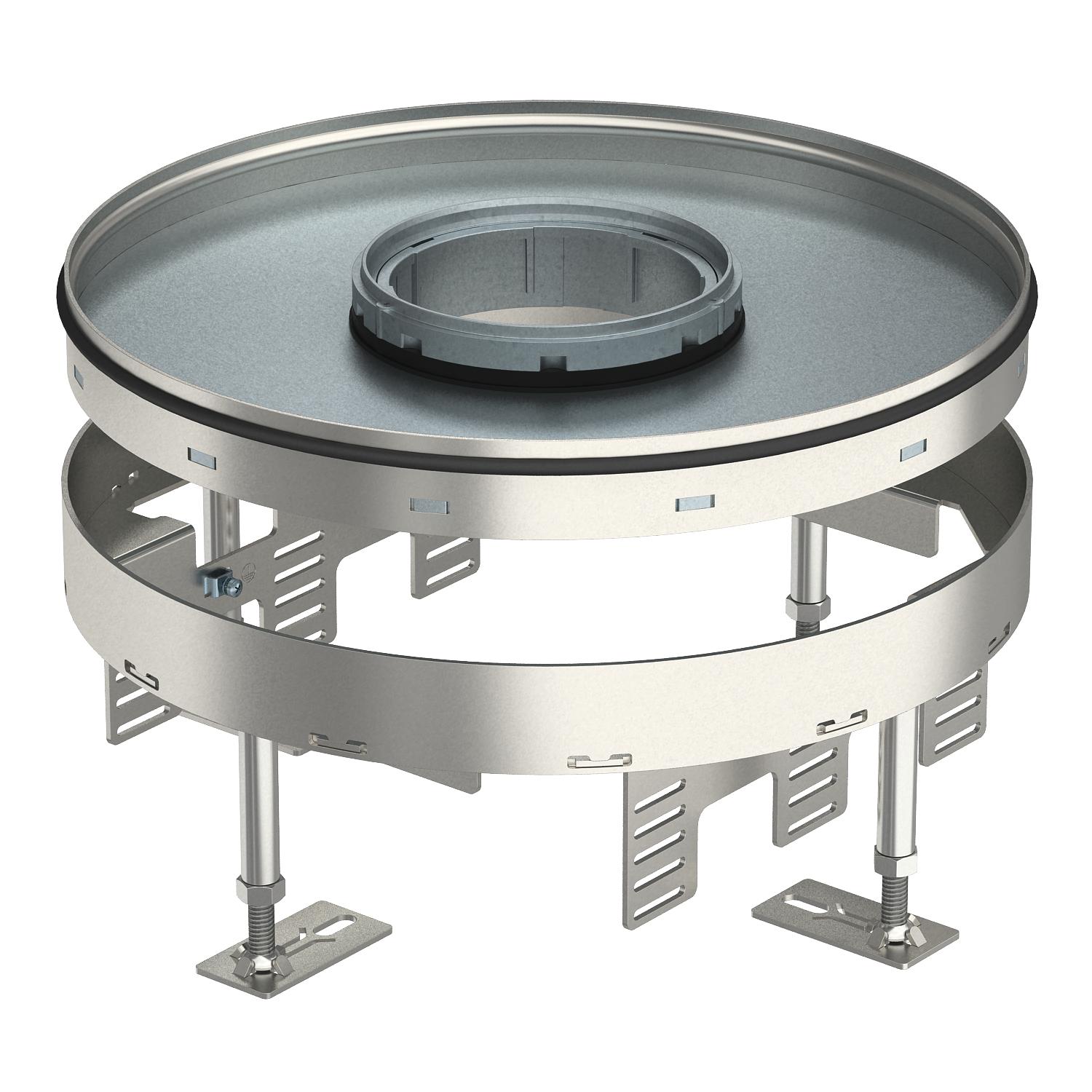

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFRSL, menovitá veľkosť R9, ušľachtilá oceľ
Výr. č. 7409470 | EAN 4012195869764
- Popis produktu
-
Popis produktuOkrúhla kazeta pre vysokú záťaž pre tubus v menovitej veľkosti R9 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 2 do 20 kN.

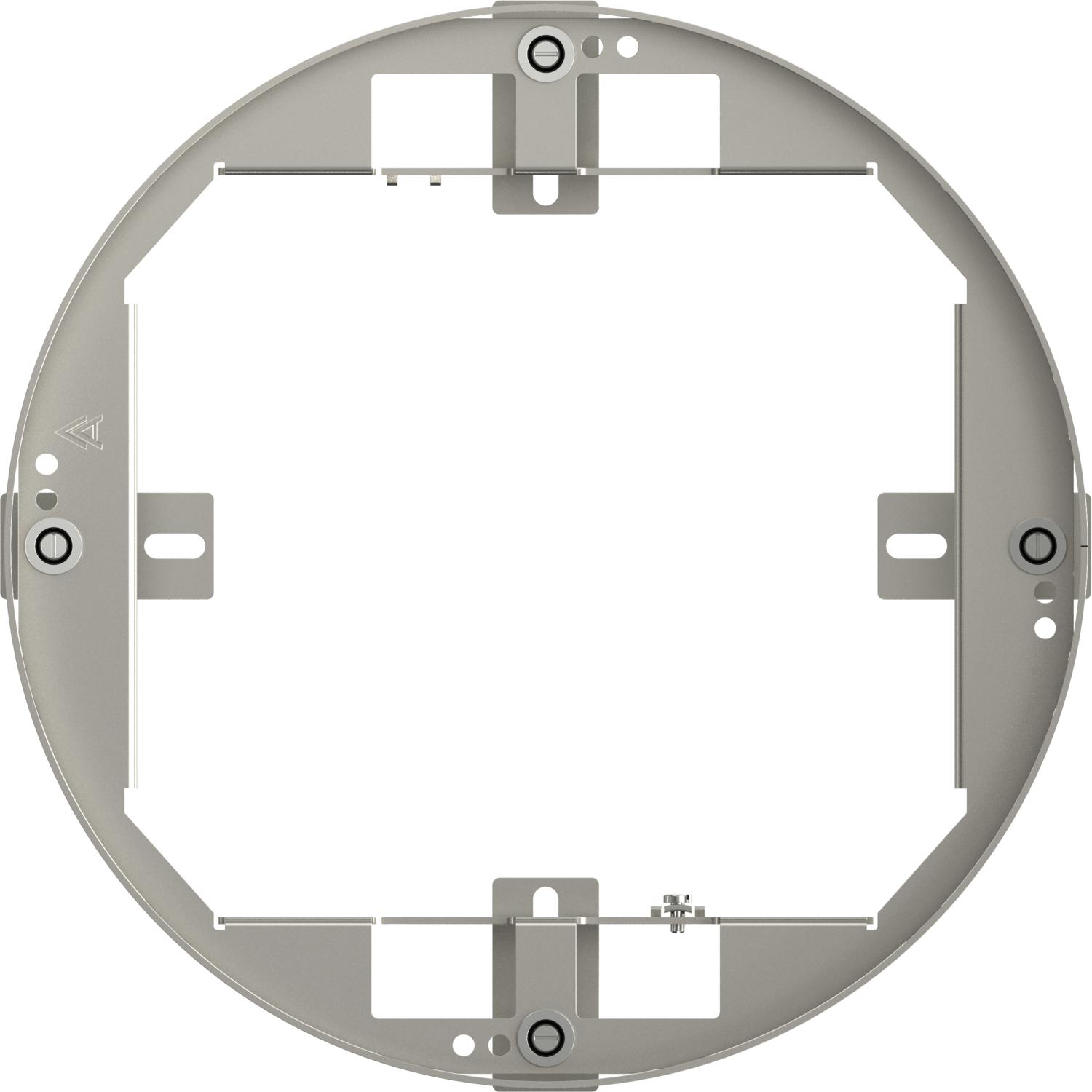

Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 2-20 kN, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná kruhová kazeta pro vysoká zatížení, 3komorová, pro tubus jmenovité velikosti 9. K vestavbě do kanálových systémů nebo dvojitých a dutých podlah se suchou či mokrou údržbou v interiéru. Zátěžová třída 2 do 20 kN. Instalovat lze 3 kryty v provedení APMT5.
-
- Technické údaje
-
Technické údaje

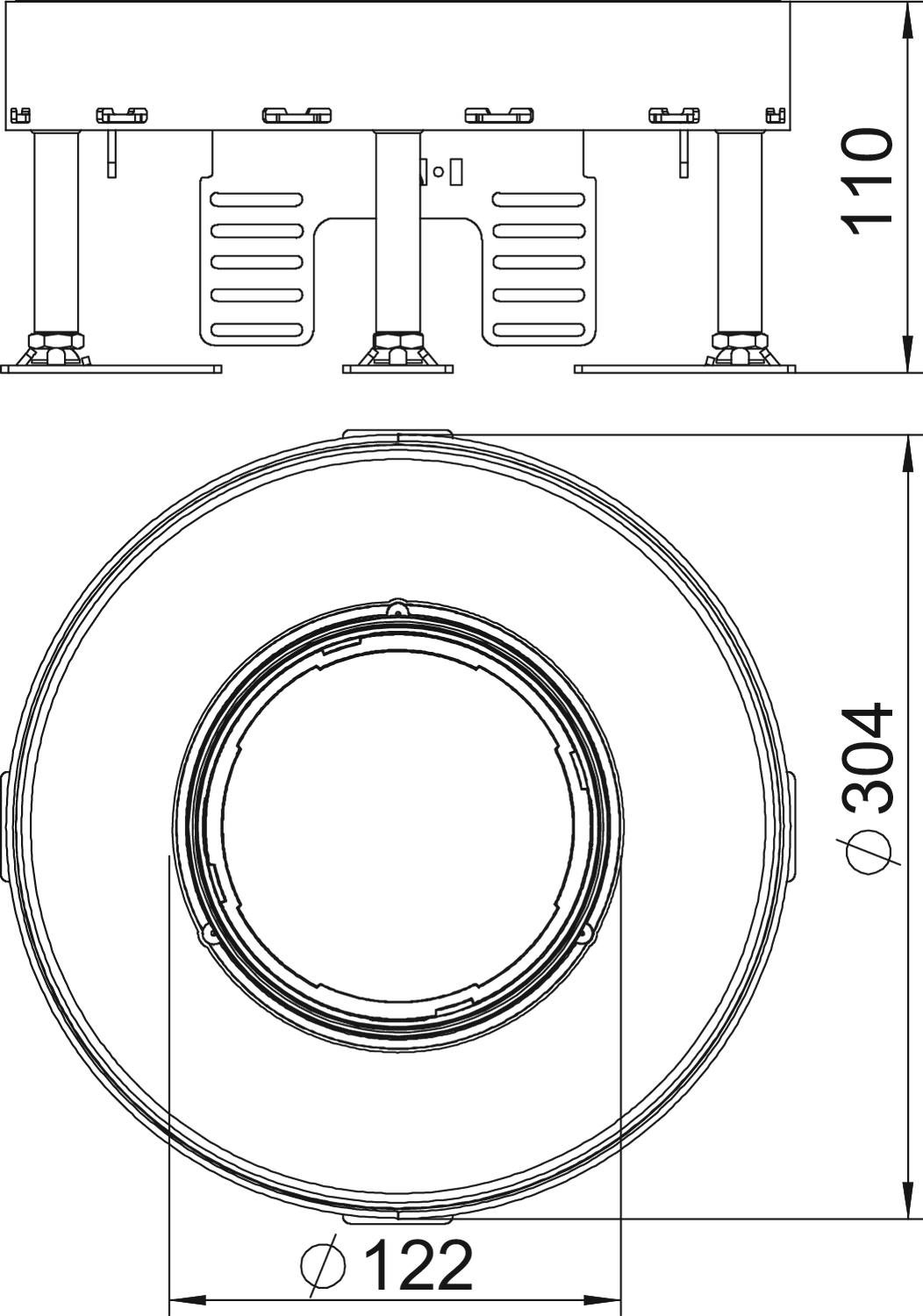

CO2 stopa (GWP) od kolísky po bránu 24,6974 kg CO2e / 1 Kus Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 110 mm Montážny priemer 305 Nivelačný rozsah max. 155 mm Nivelačný rozsah min. 110 mm Oddeliteľné nie Počet prístrojových vložiek 3 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø305mm Rozmer h 110 mm Stupeň krytia kód IK IK10 Trieda vysokého zaťaženia 20 kN (OBO SL2) Typ montážneho systému UT4 Údržba dna mokrá Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy max. 155 mm Výška podlahy min. 110 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9
SRS 4 7405798 4 Kus
Montážní víko pro vysoká zatížení pro UZD 350-3, jmenovitá velikost R9
DUG 350-3 R9SL 7401416 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus - Na stiahnutie
-
List technických údajov RKFR2 9 SL2V2 20 / 7409470 , 0.22MB , pdfKarta bezpečnostných údajov RKFR2 9 SL2V2 20 / 7409470 , 0.05MB , pdfREACH Vyhlásenie o zhode RKFR2 9 SL2V2 20 / 7409470 , 0.13MB , pdfRoHS Vyhlásenie o zhode RKFR2 9 SL2V2 20 / 7409470 , 0.13MB , pdfPomôcka pri výbere Pomůcka pro výběr systémů pro velká zatížení , 0.13MB , pdfNávod na montáž Heavy-load system , 6.72MB , pdfNávod na montáž RKRSL RKFRSL , 2.29MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
