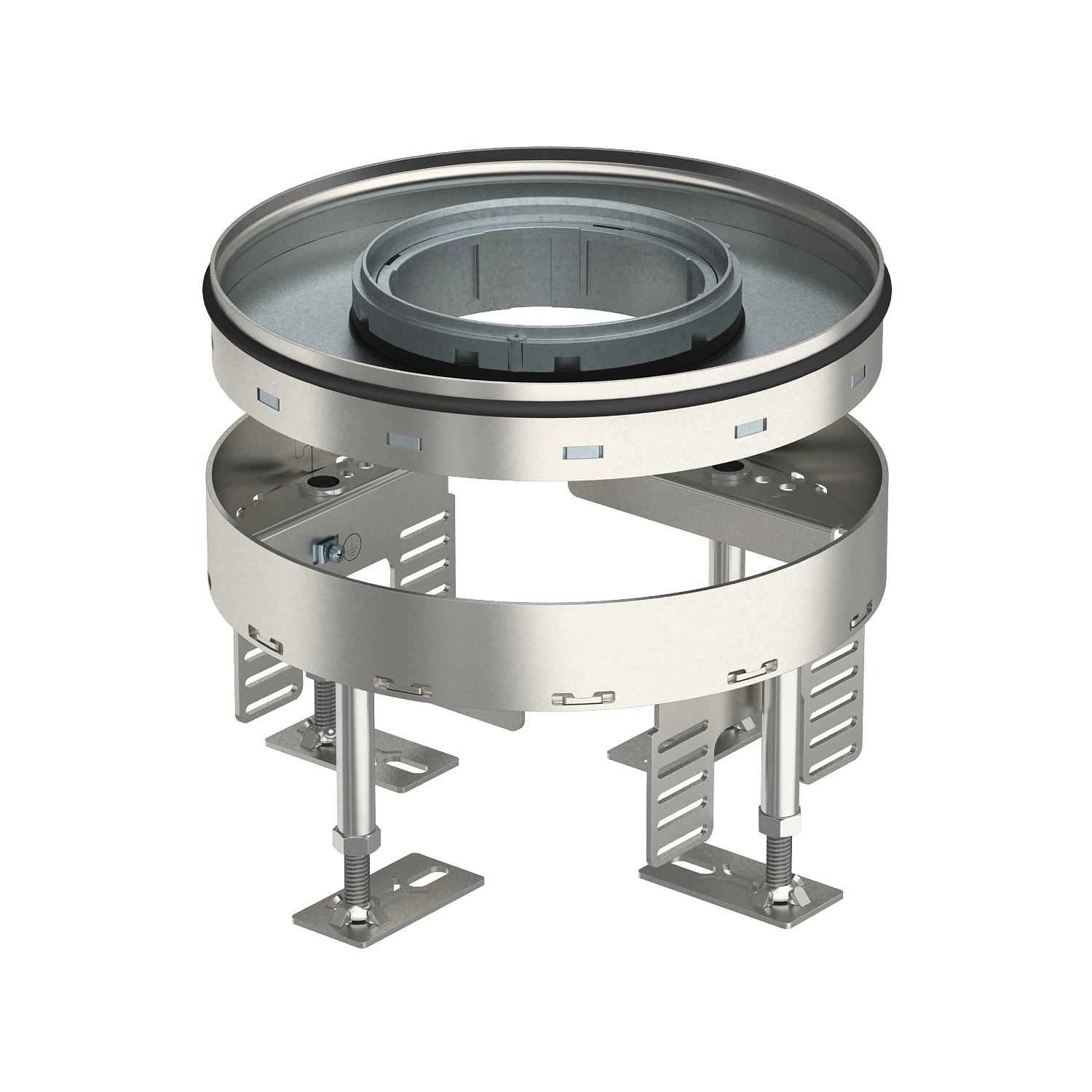

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFRSL, menovitá veľkosť R4, ušľachtilá oceľ
Výr. č. 7409464 | EAN 4012195869702
- Popis produktu
-
Popis produktuOkrúhla kazeta pre vysokú záťaž pre tubus v menovitej veľkosti R4 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 2 do 20 kN.
Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 2-20 kN, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
-
- Technické údaje
-
Technické údaje

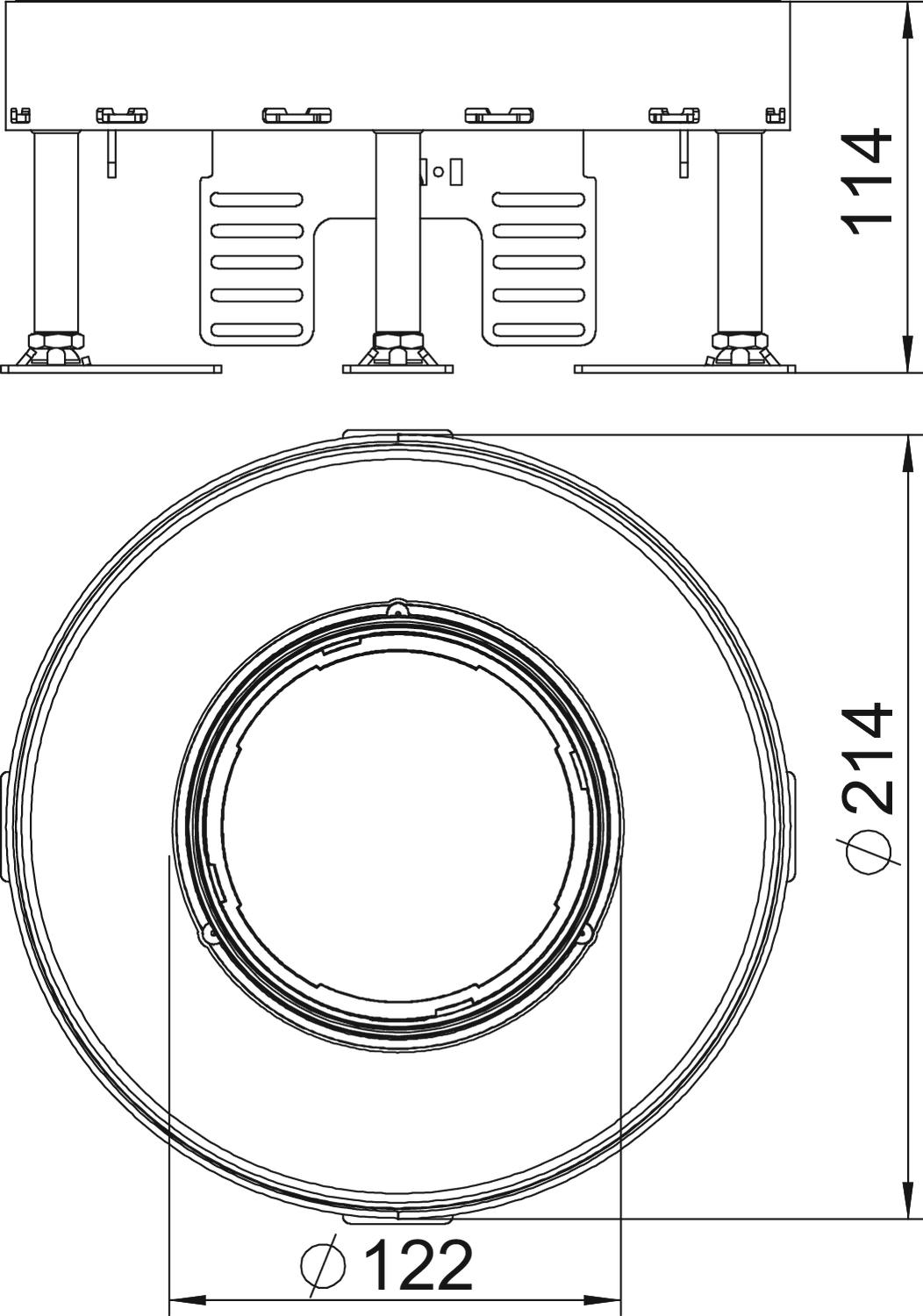

CO2 stopa (GWP) od kolísky po bránu 14,9296 kg CO2e / 1 Kus Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R4 Montážna hĺbka 114 mm Montážny priemer 215 Nivelačný rozsah max. 159 mm Nivelačný rozsah min. 114 mm Oddeliteľné nie Počet prístrojových vložiek 2 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø215mm Rozmer h 114 mm Stupeň krytia kód IK IK10 Trieda vysokého zaťaženia 20 kN (OBO SL2) Typ montážneho systému UT3 Údržba dna mokrá Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou áno Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy max. 159 mm Výška podlahy min. 114 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9
SRS 4 7405798 4 Kus
Kazetová výplň terazzo pre nivelizovateľné kazety, menovitá veľkosť R4
SK RK4R 7404382 1 Kus
Montážne veko pre vysoké záťaže pre UZD 350-3, menovitá veľkosť R4
DUG 350-3 R4SL 7401412 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus - Na stiahnutie
-
List technických údajov RKFR2 4 SL2V2 25 / 7409464 , 0.21MB , pdfKarta bezpečnostných údajov RKFR2 4 SL2V2 25 / 7409464 , 0.05MB , pdfREACH Vyhlásenie o zhode RKFR2 4 SL2V2 25 / 7409464 , 0.13MB , pdfRoHS Vyhlásenie o zhode RKFR2 4 SL2V2 25 / 7409464 , 0.13MB , pdfPomôcka pri výbere Pomůcka pro výběr systémů pro velká zatížení , 0.13MB , pdfNávod na montáž Heavy-load system , 6.72MB , pdfNávod na montáž RKRSL RKFRSL , 2.29MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
