Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFNSL, menovitá veľkosť 4, ušľachtilá oceľ 105 | 150 | 15 | 105 | 4 | IP55
morepic-1 morepic-2

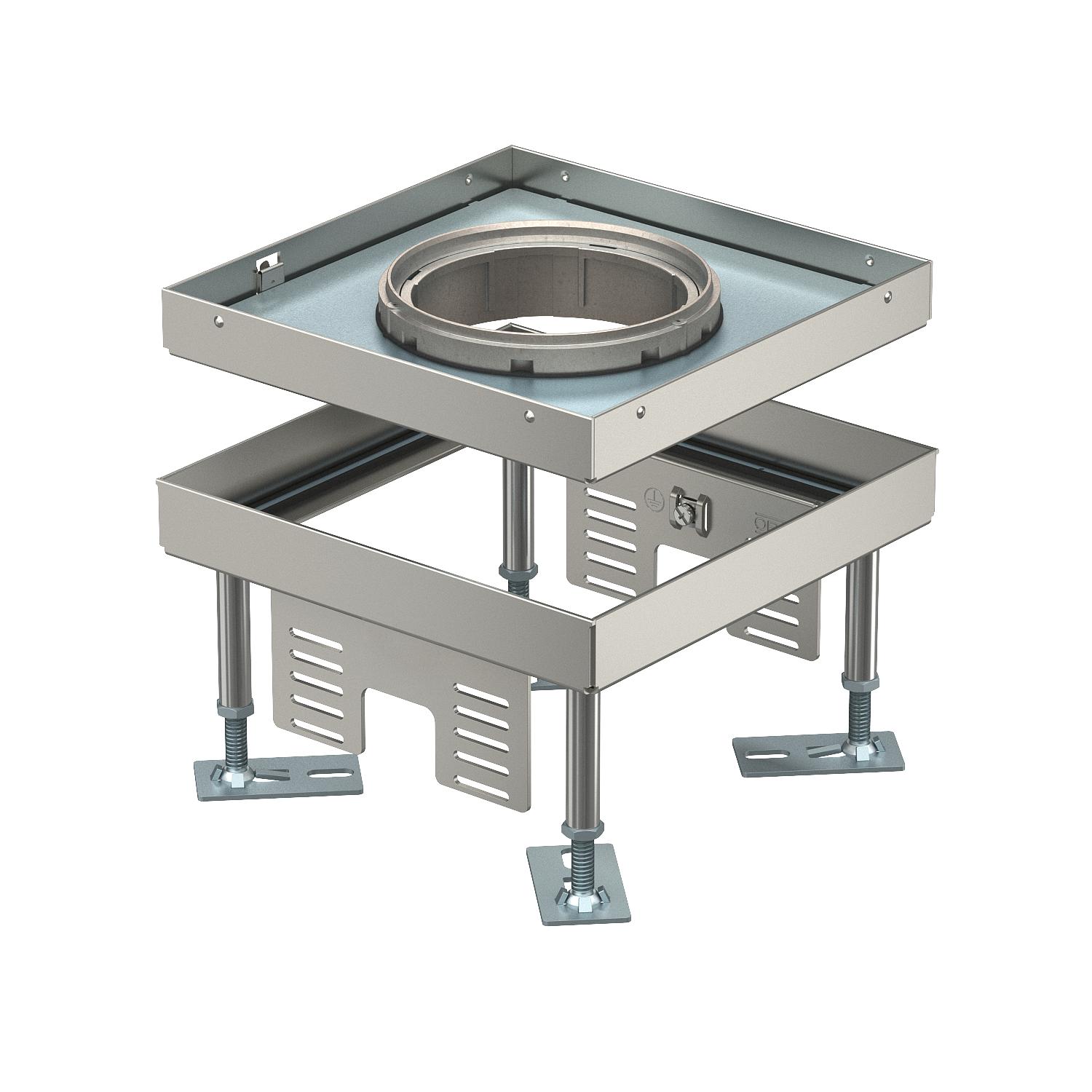

Nivelizovateľná kazeta pre vysokú záťaž pre tubus, RKFNSL, menovitá veľkosť 4, ušľachtilá oceľ

Výr. č. 7408926 | EAN 4012197278250

4
IP55
Popis produktu
Popis produktu
Štvorcová kazeta pre vysokú záťaž pre tubus v menovitej veľkosti 4 na zabudovanie inštalačných prístrojov do kanálových systémov, dvojitých a dutých podláh, podláh ošetrovaných nasucho alebo namokro v interiéri. Trieda zaťaženia 1 do 10 kN.

Nivelizovateľná kazeta pre vysokú záťaž s tubusom s triedou zaťaženia 1-10 kN, 2-kanálová. Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.
  • Verband der Elektrotechnik Elektronik Informationstechnik e.V. (Zväz elektrotechniky, elektroniky, informačnej techniky reg. z.)
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Stupeň krytí IP 55
  • Uhlíková stopa (PCF)
Technické údaje

Technické údaje

Certifikáty VDE
CO2 stopa (GWP) od kolísky po bránu 18,016 kg CO2e / 1 Kus
Dĺžka 199 mm
Dĺžka montážny rozmer 201 mm
Hrúbka podlahovej krytiny 15 mm
Krytie (IP) v nepoužitom stave IP55
Krytie (IP) v použitom stave IP20
Materiál ušľachtilá oceľ, nehrdzavejúca
Menovitá veľkosť pre prístrojové jednotky 4
Montážna hĺbka 105 mm
Nivelačný rozsah max. 150 mm
Nivelačný rozsah min. 105 mm
Norma EN 50085-2-2
Oddeliteľné nie
Počet univerzálnych nosičov 2 x UT3
Počet výstupov vedenia 1
Počet zabudovateľných prístrojov 6
Prístrojový nosič na uchytenie prístrojových vložiek nie

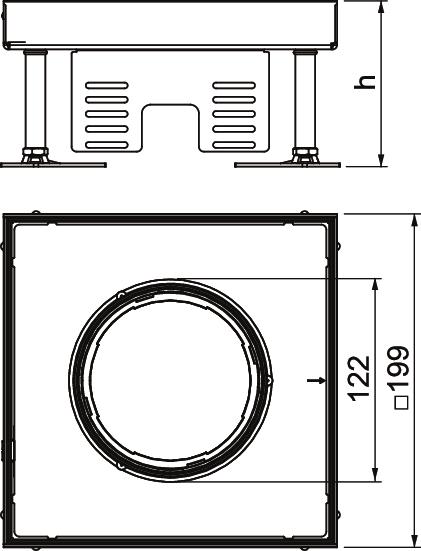

Rozmer 199x199x100
Rozmer h 105 mm
Šírka 199 mm
Šírka montážny rozmer 201 mm
Stupeň krytia kód IK IK10
Trieda vysokého zaťaženia 10 kN (OBO SL1)
Typ montážneho systému UT3
Údržba dna mokrá
Vhodné pre montáž do dutých podláh áno
Vhodné pre montáž do dvojitých podláh áno
Vyhotovenie štvorcový
Vyhotovenie s veľkou nosnosťou áno
Vyhotovenie výstup vedenia Zápustný tubus
Výrez v dne/Montážny otvor 201x201
Výška 105 mm
Výška podlahy max. 150 mm
Výška podlahy min. 105 mm
Všetky typy

Všetky typy

Typ Výška podlahy min. Výška podlahy max. Hrúbka podlahovej krytiny Rozmer h Menovitá veľkosť pre prístrojové jednotky Krytie (IP) v nepoužitom stave Výr. č. Množstvo najm. PJ
RKFN3 4 V SL1 15 105 mm 150 mm 15 mm 105 mm 4 IP55 7408926
1 Kus
RKFN3 4 V SL1 20 110 mm 155 mm 20 mm 110 mm 4 IP55 7408928
1 Kus
Príslušenstvo

Systémové príslušenstvo

Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2 Nivelačná jednotka RKNEV2 RK NEV2 110 7405815
1 BJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu TUK2 GV 7428140
1 Kus
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9 Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9 SRS 4 7405798
4 Kus
Kazetová výplň terazzo pre nivelizovateľné kazety, menovitá veľkosť 4 Kazetová výplň terazzo pre nivelizovateľné kazety, menovitá veľkosť 4 SK RK4 7404380
1 Kus
Montážne veko pre vysoké záťaže pre UZD 350-3, menovitá veľkosť 4 Montážne veko pre vysoké záťaže pre UZD 350-3, menovitá veľkosť 4 DUG 350-3 4SL 7401408
1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm UT3 45 3 7408723
1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm MTU 2 7407836
1 Kus
