Nivelizovateľná kazeta pre tubus, RKFR, ušľachtilá oceľ 110 | 155 | 20 | | R4

Nivelizovateľná kazeta pre tubus, RKFR, ušľachtilá oceľ

Výr. č. 7409422 | EAN 4012195869450

Výr. č. / Typ

Výška podlahy min.	110 mm

Výška podlahy max.	155 mm

Hrúbka podlahovej krytiny

Menovitá veľkosť pre prístrojové jednotky	R4

Popis produktu

Popis produktu

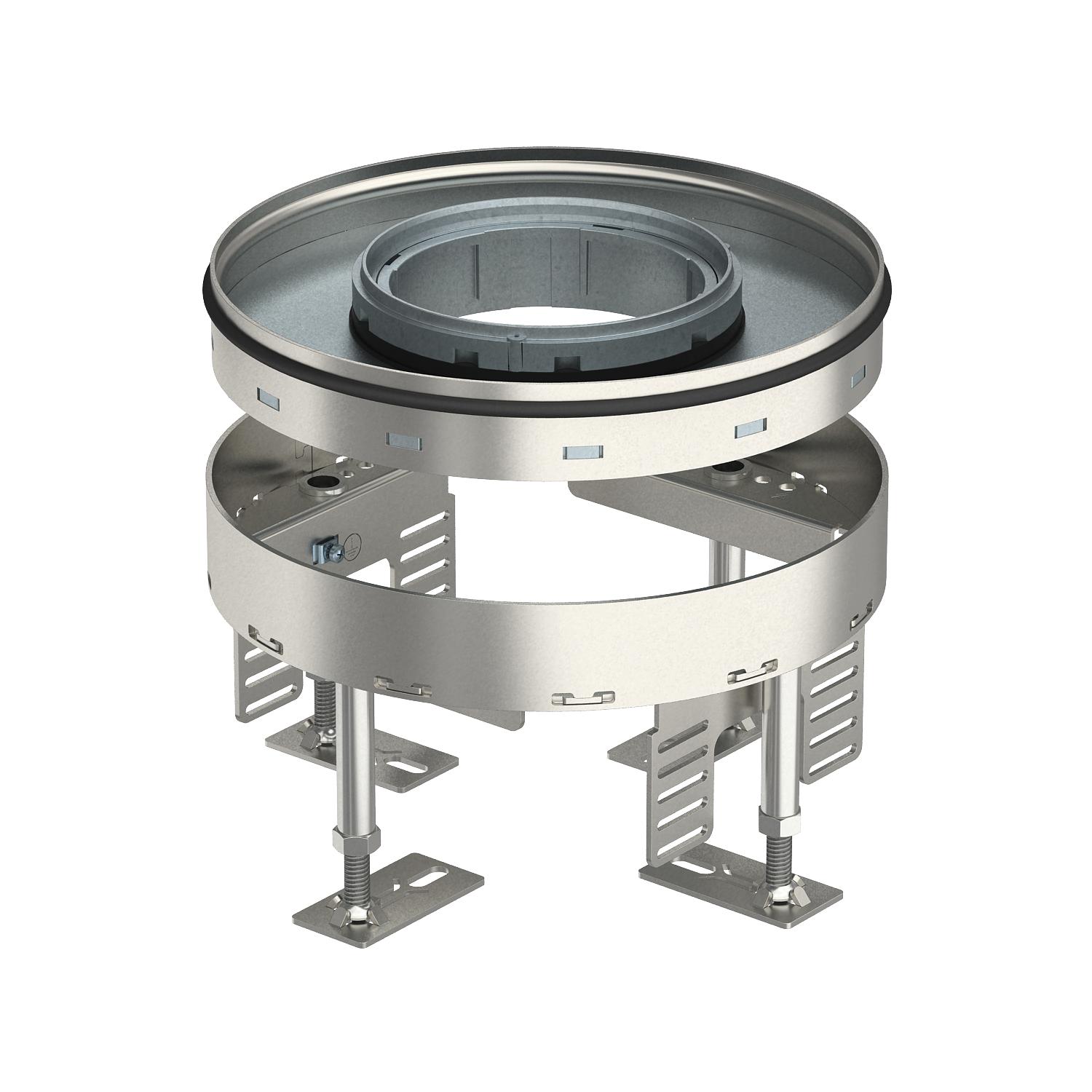

Nivelizovateľná kazeta menovitej veľkosti R4 pre tubus na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri.

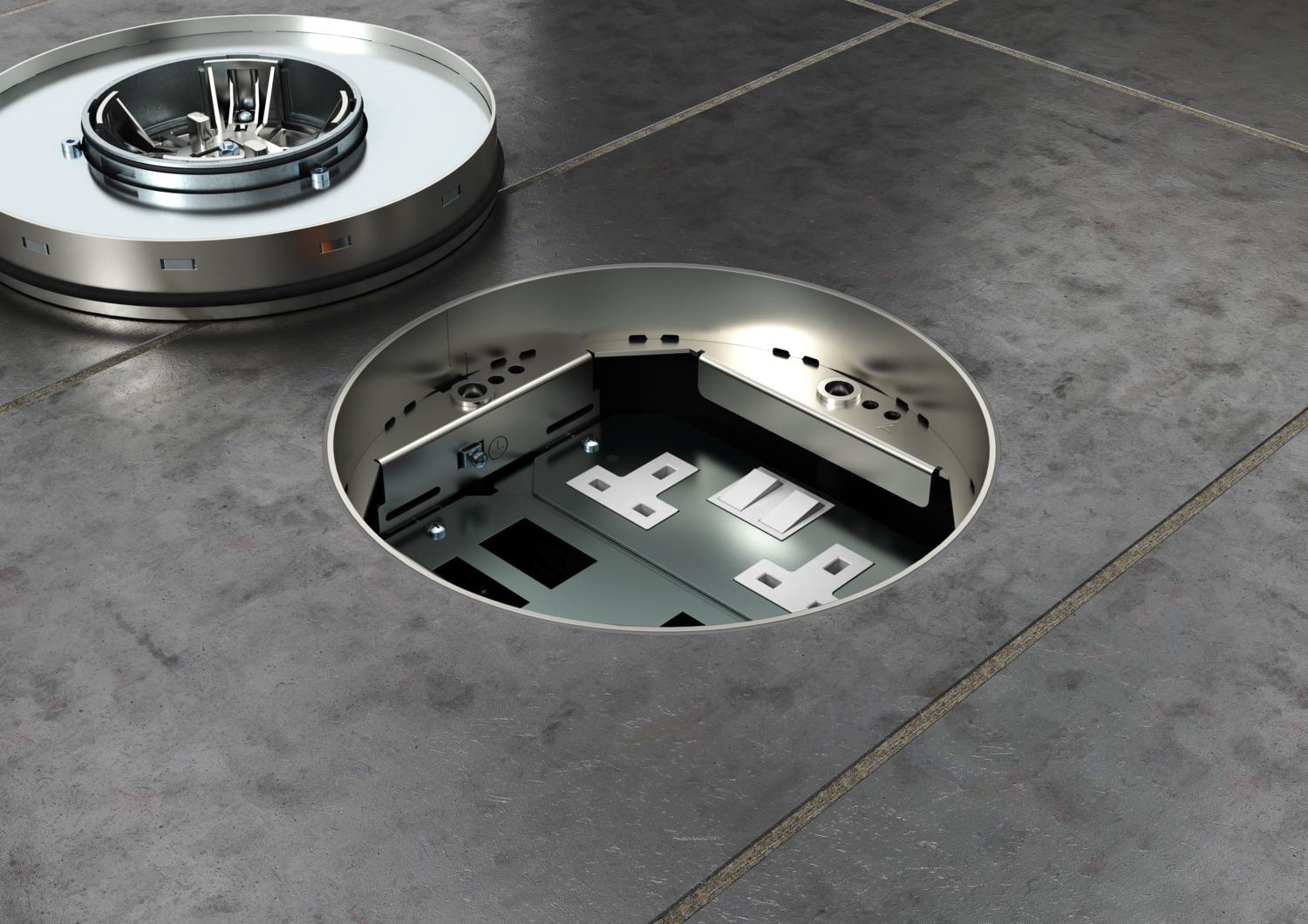

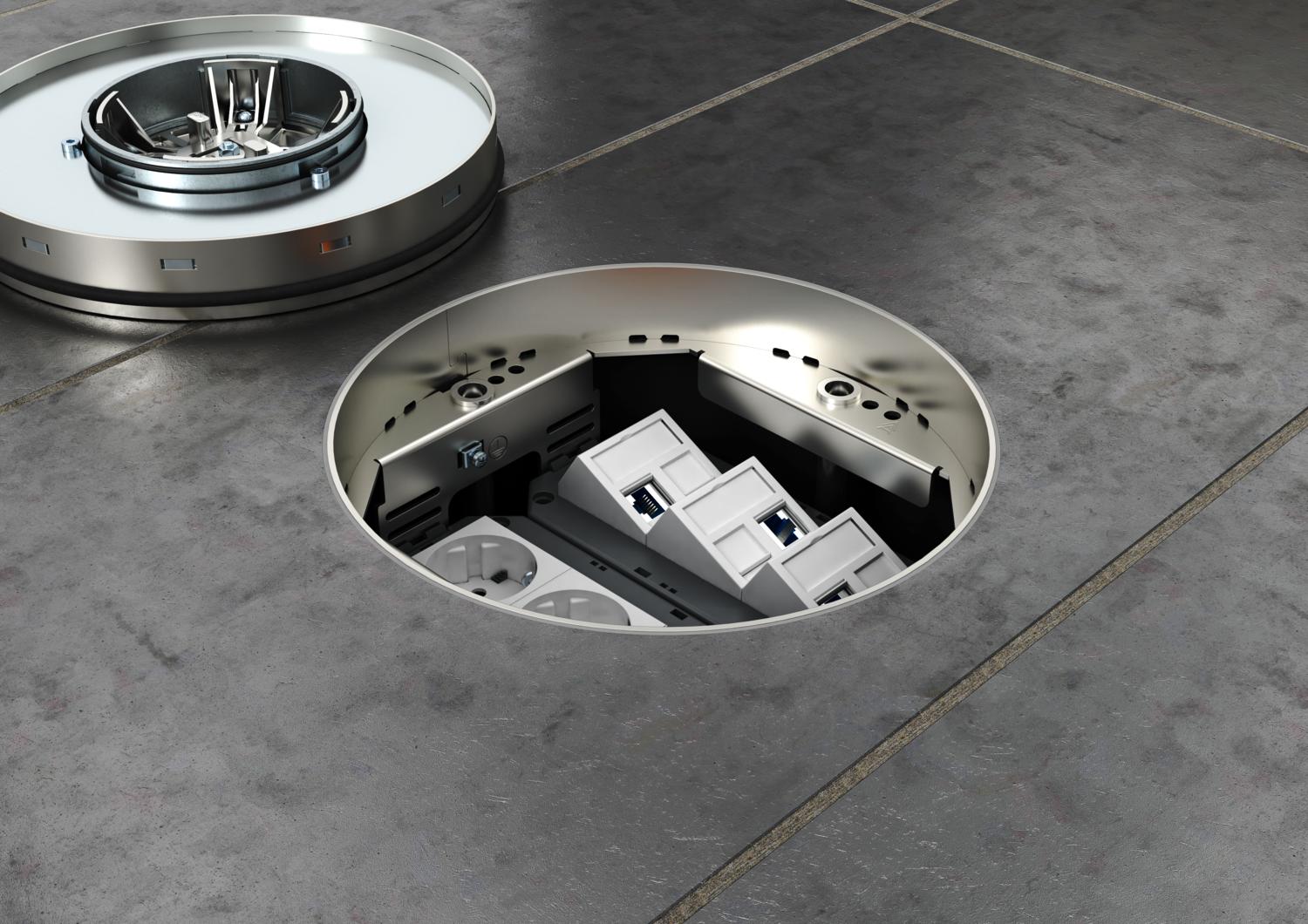

Nivelizovateľná kazeta s tubusom, 2-kanálová Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	12,3599 kg CO2e / 1 Kus

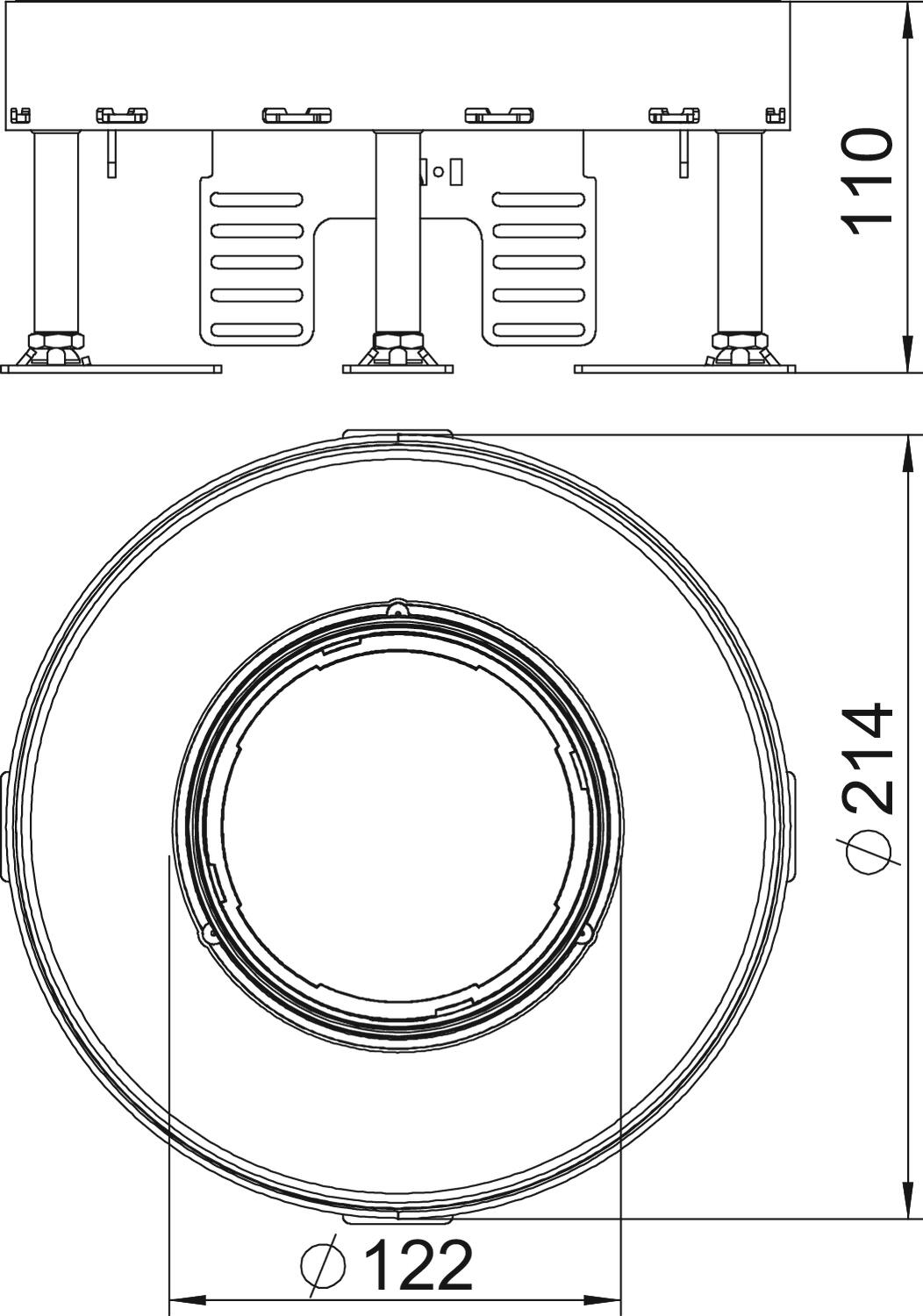

Dĺžka	214 mm
Hrúbka podlahovej krytiny	20 mm
Krytie (IP) v nepoužitom stave	IP44
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Menovitá veľkosť pre prístrojové jednotky	R4
Montážna hĺbka	110 mm
Montážny priemer	215
Nivelačný rozsah max.	155 mm
Nivelačný rozsah min.	110 mm
Oddeliteľné	nie
Počet prístrojových vložiek	2
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	6

Prístrojový nosič na uchytenie prístrojových vložiek	áno
Rozmer	Ø215mm
Šírka	214 mm
Stupeň krytia kód IK	IK10
Typ montážneho systému	UT3
Údržba dna	mokrá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 5 000 N
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	oblá
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Zápustný tubus
Výška podlahy max.	155 mm
Výška podlahy min.	110 mm

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Výška podlahy max.	Hrúbka podlahovej krytiny	Menovitá veľkosť pre prístrojové jednotky	Výr. č.	Množstvo	najm. PJ
RKFR2 4 V20	110 mm	155 mm	20 mm	R4	7409422	Kus	1 Kus
RKFR2 4 V25	110 mm	155 mm	25 mm	R4	7409424	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Nivelačná jednotka RKNEV2	RK NEV2 110	7405815	BJ	1 BJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9	SRS 4	7405798	Kus	4 Kus
Kazetová výplň terazzo pre nivelizovateľné kazety, menovitá veľkosť R4	SK RK4R	7404382	Kus	1 Kus
Montážní víko 350 jmenovité velikosti R4	DUG 350-3 R4	7400517	Kus	1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm	UT3 45 3	7408723	Kus	1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm	MTU 2	7407836	Kus	1 Kus
