Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ 140 | 25 | | R9

Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ

Výr. č. 7409497 | EAN 4012197378387

Výr. č. / Typ

Výška podlahy min.	140 mm

Hrúbka podlahovej krytiny	25 mm

Menovitá veľkosť pre prístrojové jednotky	R9

Popis produktu

Popis produktu

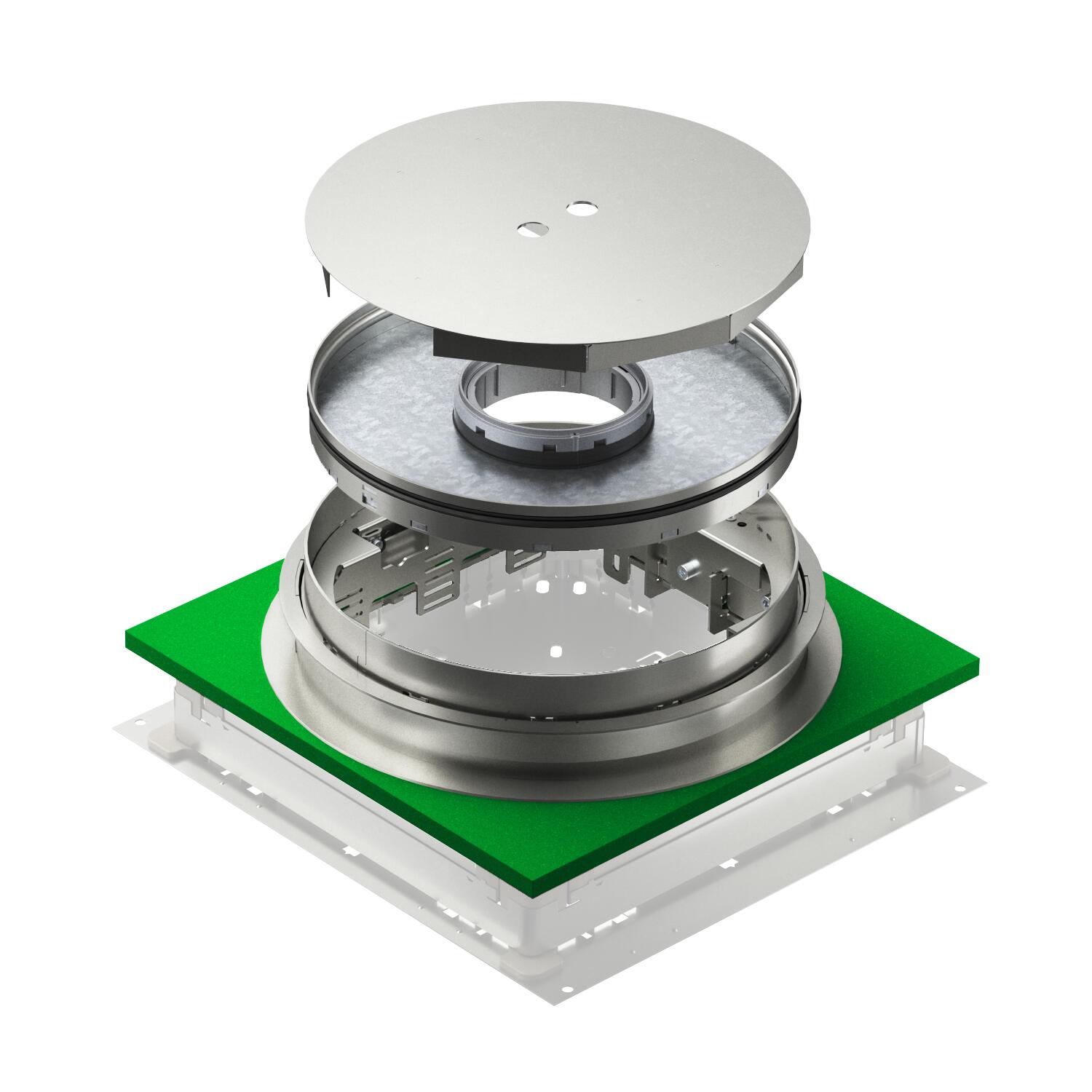

Nivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, pre tubus, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Technické údaje

Technické údaje

Certifikáty	VDE
Hrúbka podlahovej krytiny	25 mm
Krytie (IP) v nepoužitom stave	IP44
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Menovitá veľkosť pre prístrojové jednotky	R9
Montážna hĺbka	140 mm
Nivelačný rozsah max.	113 mm
Nivelačný rozsah min.	73 mm
Norma	EN 50085-2-2
Oddeliteľné	áno
Počet univerzálnych nosičov	3 x UT4
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	12
Prístrojový nosič na uchytenie prístrojových vložiek	nie

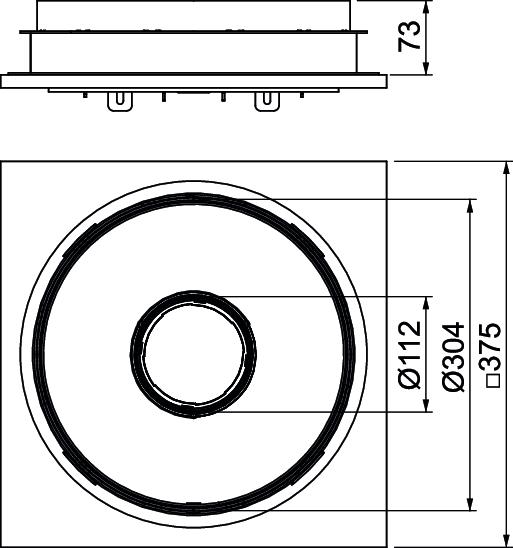

Rozmer	Ø304x85
Stupeň krytia kód IK	IK10
Typ montážneho systému	UT4
Údržba dna	mokrá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 5 000 N
Vhodné pre montáž do dutých podláh	nie
Vhodné pre montáž do dvojitých podláh	nie
Vyhotovenie	oblá
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Zápustný tubus
Výška	85 mm
Výška mazaniny max.	113 mm
Výška mazaniny min.	73 mm
Výška podlahy min.	140 mm

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Hrúbka podlahovej krytiny	Menovitá veľkosť pre prístrojové jednotky	Výr. č.	Množstvo	najm. PJ
TRKRFN 9 VS 250	140 mm	25 mm	R9	7409497	Kus	1 Kus
TRKRFN 9 VS 350	140 mm	25 mm	R9	7409651	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm	UT4 45 4	7408727	Kus	1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm	MTU 3	7407840	Kus	1 Kus
