Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ
Výr. č. 7409625 | EAN 4012197438685
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, pre tubus, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.
-
- Technické údaje
-
Technické údaje

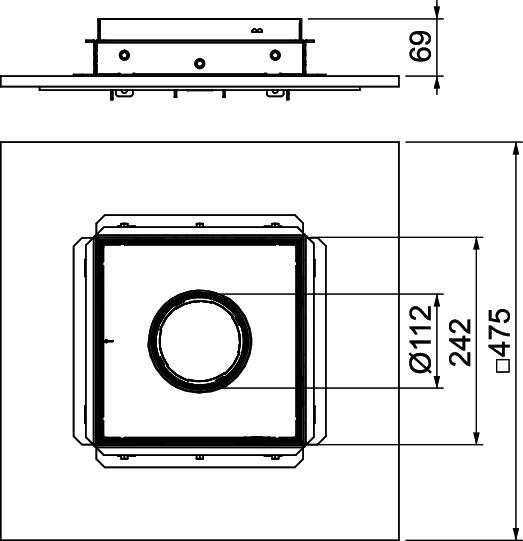

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 51,324 kg CO2e / 1 Kus Dĺžka 243 mm Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP55 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 136 mm Nivelačný rozsah max. 110 mm Nivelačný rozsah min. 69 mm Norma EN 50085-2-2 Oddeliteľné áno Počet univerzálnych nosičov 3 x UT4 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243x118 Rozmer h 81 mm Šírka 243 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výška 81 mm Výška mazaniny max. 110 mm Výška mazaniny min. 69 mm Výška podlahy min. 136 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus - Na stiahnutie
-
