Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ 105 | 90 | 20 | 4

Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ

Výr. č. 7409372 | EAN 4012195869092

Výr. č. / Typ

Výška podlahy min.

Rozmer h

Hrúbka podlahovej krytiny

Menovitá veľkosť pre prístrojové jednotky	4

Popis produktu

Popis produktu

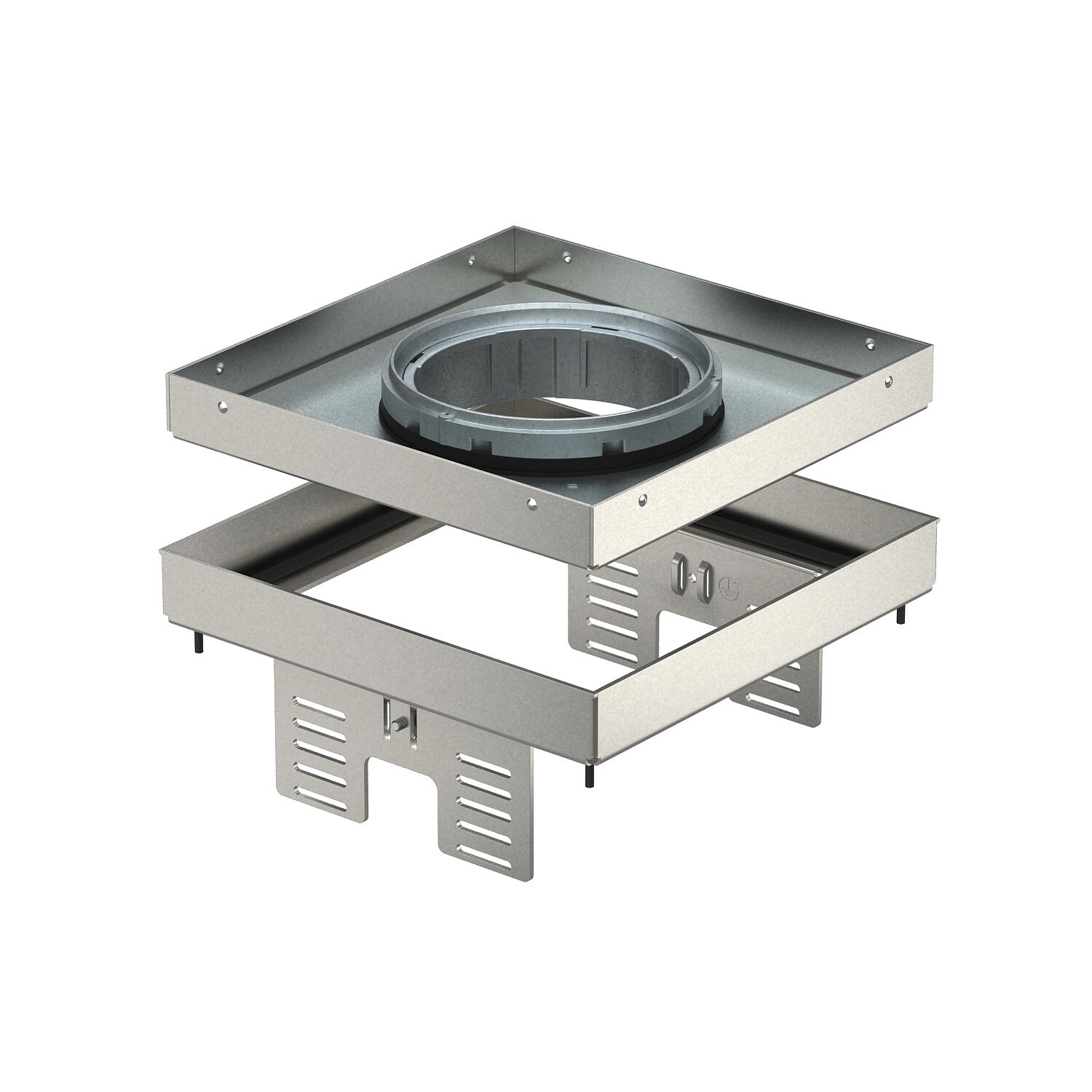

Nivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 4, pre tubus, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../4 alebo do UGD250-3/4 alebo UGD350-3/4. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s tubusom, 2-kanálová Nainštalovať je možné 2 krycie platne APMT2. Pre montáž 2 univerzálnych nosičov UT3 pre 4 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 6 prístrojov Modul 45.

Technické údaje

Technické údaje

Certifikáty	VDE
Dĺžka montážny rozmer	201 mm
Hrúbka podlahovej krytiny	20 mm
Krytie (IP) v nepoužitom stave	IP44
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Menovitá veľkosť pre prístrojové jednotky	4
Montážna hĺbka	105 mm
Oddeliteľné	áno
Počet výstupov vedenia	1
Počet zabudovateľných prístrojov	6
Prístrojový nosič na uchytenie prístrojových vložiek	nie
Rozmer	200x200mm

Šírka montážny rozmer	201 mm
Stupeň krytia kód IK	IK10
Typ montážneho systému	UT3
Údržba dna	mokrá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 3 000 N
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Zápustný tubus
Výška podlahy min.	105 mm

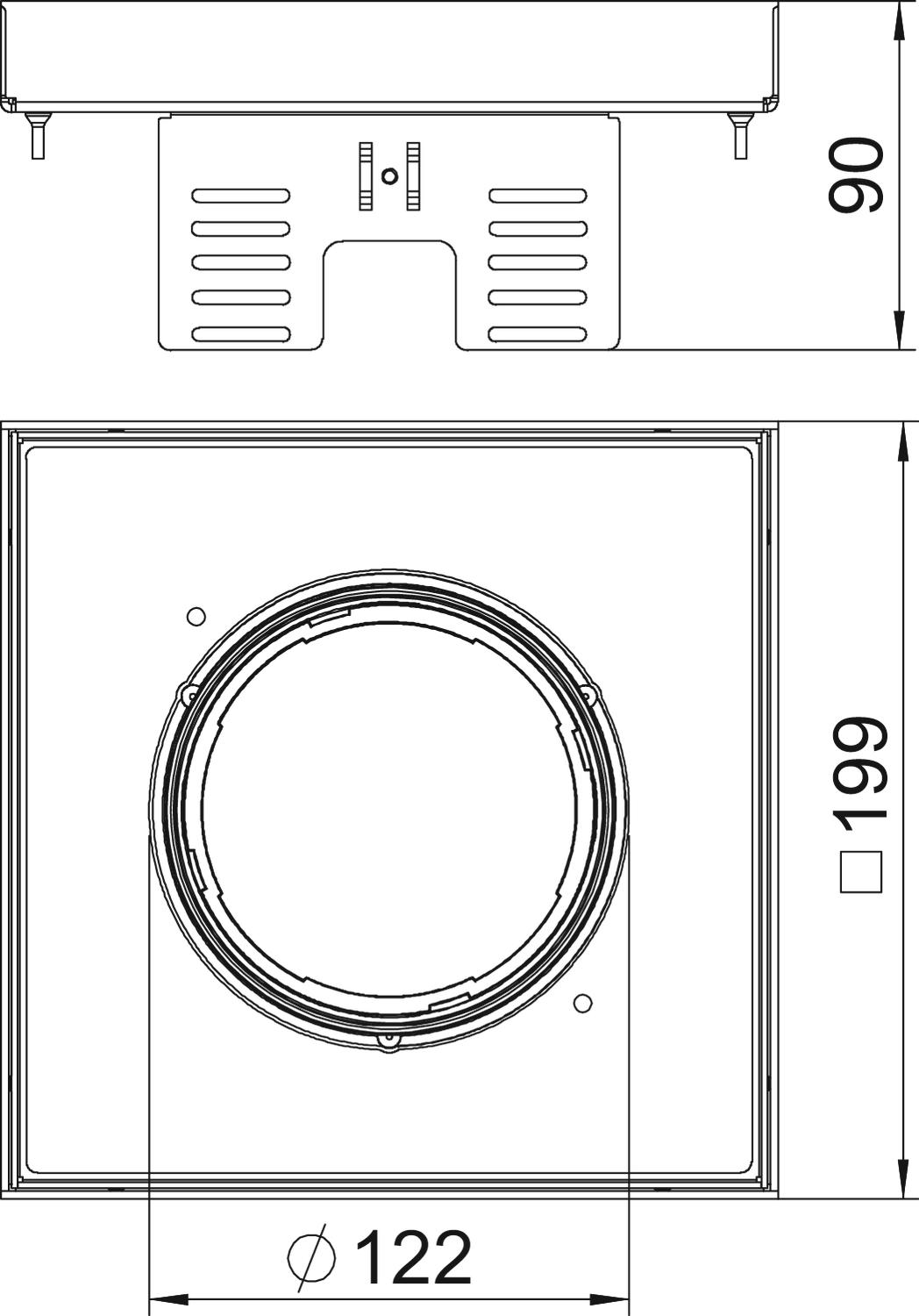

Rozmery

Dĺžka	199 mm
Rozmer h	90 mm

Šírka	199 mm
Výška	90 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	14,716 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	14,716 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Výška podlahy min.	Rozmer h	Hrúbka podlahovej krytiny	Menovitá veľkosť pre prístrojové jednotky	Výr. č.	Množstvo	najm. PJ
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Kus	1 Kus
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Nivelačný uholník na zabudovanie do UGD350-3 pre štvorcovú kazetu	NW 350-3 QK	7410544	Kus	1 Kus
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu	TUK2 GV	7428140	Kus	1 Kus
Montážne veko pre nivelizovateľnú kazetu menovitej veľkosti 4 do systémových podláh	DUG RK UAN 4	7428544	Kus	1 Kus
Montážní víko 350 jmenovité velikosti 4	DUG 350-3 4	7400505	Kus	1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm	UT3 45 3	7408723	Kus	1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm	MTU 2	7407836	Kus	1 Kus
