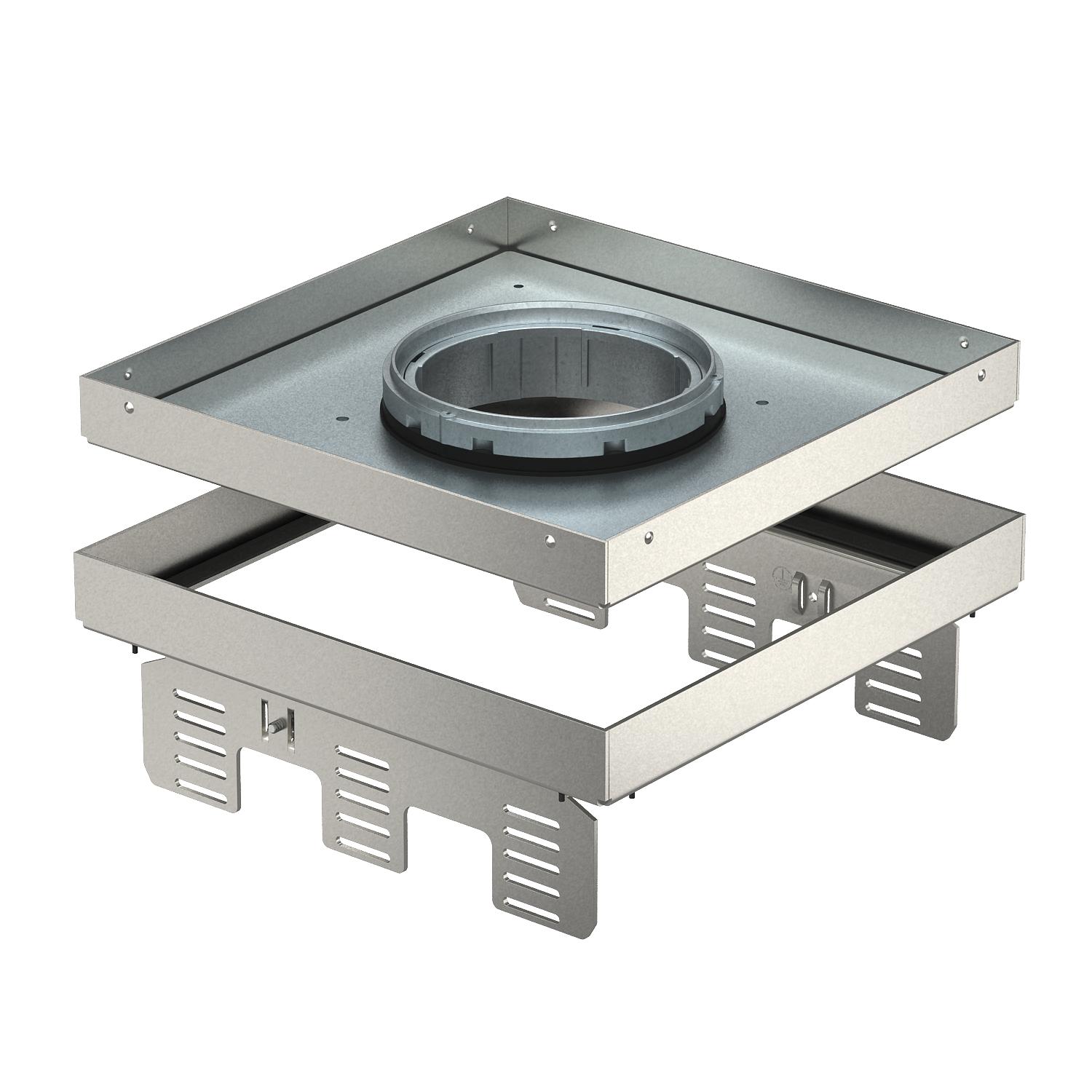

Nivelizovateľná kazeta pre tubus, RKFNUZD3, ušľachtilá oceľ
Výr. č. 7409378 | EAN 4012195869146
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta menovitej veľkosti 9, pre tubus, pre zabudovanie inštalačných prístrojov, v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačných uholníkov (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc.
Nivelizovateľná kazeta s tubusom, 3-kanálová Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná kazeta jmenovité velikosti 9, odpojená od podlahy, pro tubus, k montáži instalačních přístrojů do podlah se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelizovatelná kazeta pro tubus, 3-komorová Lze instalovat 3 kryty APMT5. Tubus není součástí dodávky.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 105 mm Oddeliteľné áno Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243mm Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výška podlahy min. 105 mm Rozmery

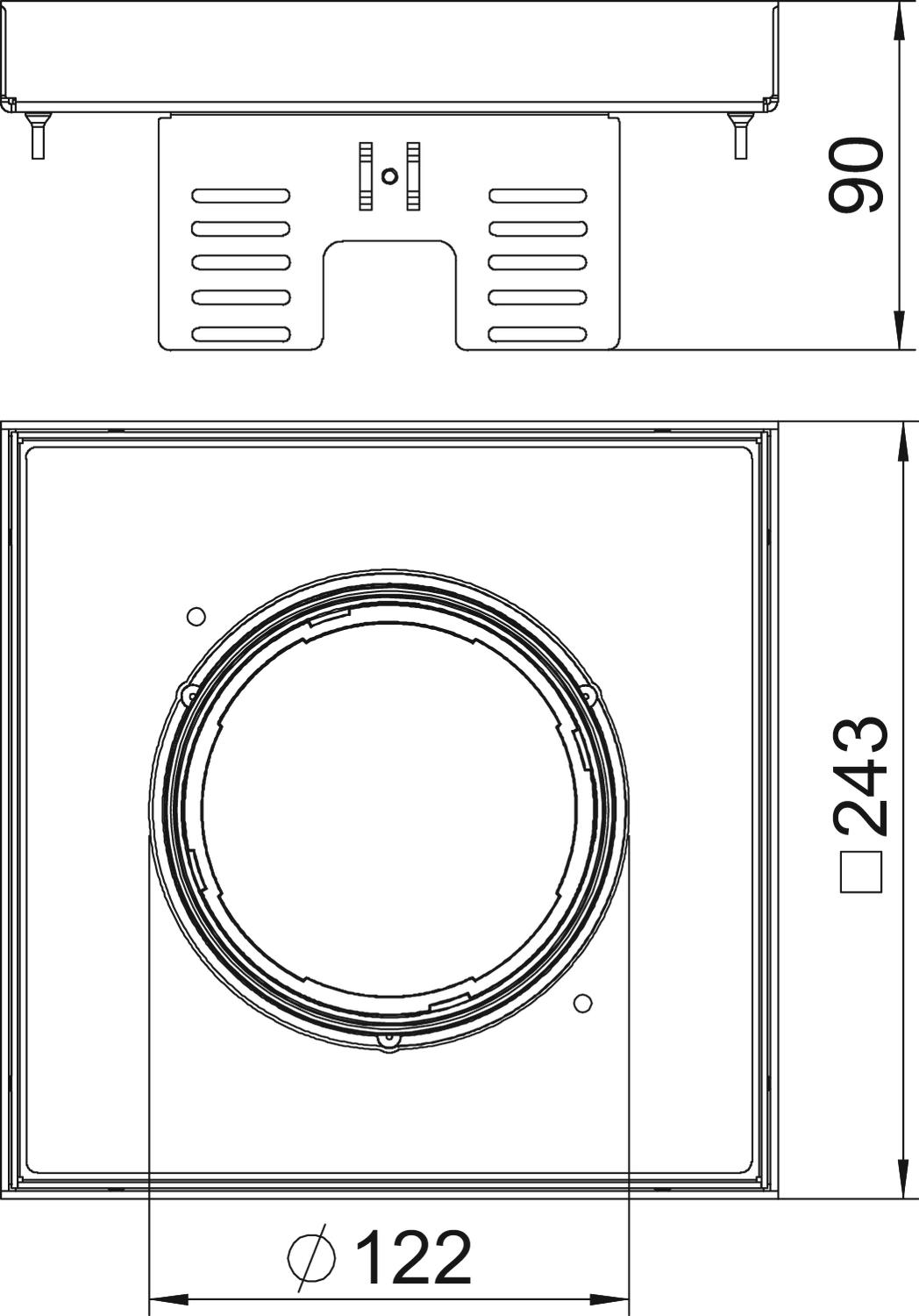

Dĺžka 243 mm Rozmer h 90 mm Šírka 243 mm Výška 90 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 20,5204 kg CO2e / 1 Kus CO₂ Footprint (GWP) 20,5204 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačný uholník na zabudovanie do UGD350-3 pre štvorcovú kazetu
NW 350-3 QK 7410544 1 Kus
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Montážne veko pre nivelizovateľnú kazetu menovitej veľkosti 9 do systémových podláh
DUG RK UAN 9 7428547 1 Kus
Montážní víko 350 jmenovité velikosti 9
DUG 350-3 9 7400513 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus - Na stiahnutie
-
List technických údajov RKFN2UZD3 9VS20 / 7409378 , 0.21MB , pdfKarta bezpečnostných údajov RKFN2UZD3 9VS20 / 7409378 , 0.05MB , pdfEÚ Vyhlásenie o zhode RKFN2UZD3 9VS20 / 7409378 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RKFN2UZD3 9VS20 / 7409378 , 0.14MB , pdfREACH Vyhlásenie o zhode RKFN2UZD3 9VS20 / 7409378 , 0.12MB , pdfRoHS Vyhlásenie o zhode RKFN2UZD3 9VS20 / 7409378 , 0.09MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž kaziet RK(F)N2UZD3 , 0.10MB , pdfNávod na použitie Návod na použitie PF-G , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
