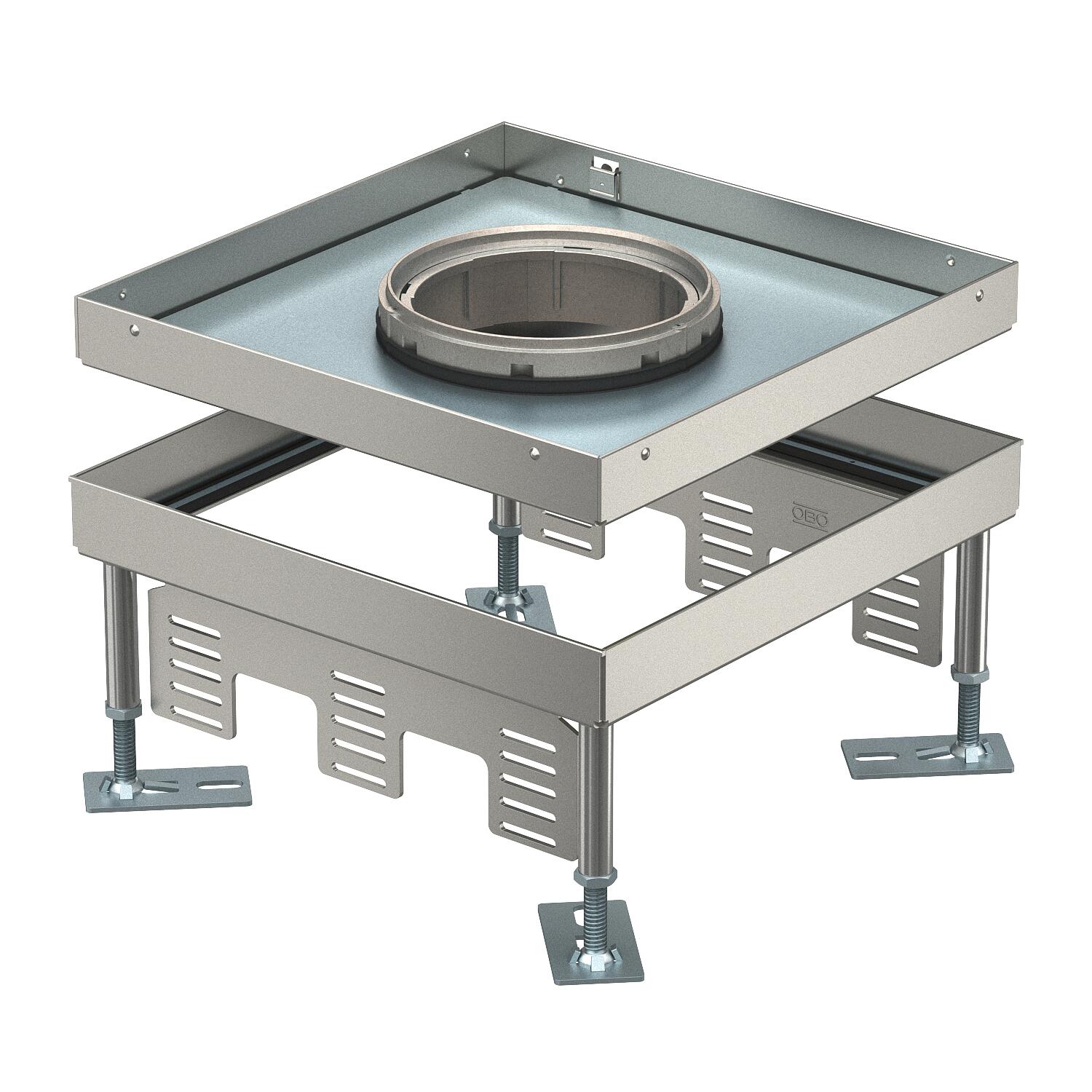

Nivelizovateľná kazeta pre tubus, RKFN, ušľachtilá oceľ
Výr. č. 7408980 | EAN 4012197278175
- Popis produktu
-
Popis produktuNivelizovateľná kazeta menovitej veľkosti 9 pre tubus na zabudovanie inštalačných prístrojov v podlahách ošetrovaných nasucho alebo namokro v interiéri.
Nivelizovateľná kazeta s tubusom, 3-kanálová Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná čtvercová kazeta pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Pro montáž do podlahových krabic UZD 250, UZD 350 ve spojení s montážním víkem DUG.../9. Vhodná jen pro hladké podlahové krytiny.
Nivelizovatelná kazeta, 3-komorová. Lze instalovat 3 krycí desky APMT5.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP55 Krytie (IP) v použitom stave IP20 Materiál ušľachtilá oceľ, nehrdzavejúca Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 105 mm Nivelačný rozsah max. 150 mm Nivelačný rozsah min. 105 mm Norma EN 50085-2-2 Oddeliteľné nie Počet univerzálnych nosičov 3 x UT4 Počet výstupov vedenia 1 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243x100 Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Zápustný tubus Výrez v dne/Montážny otvor 244x244 Výška podlahy max. 150 mm Výška podlahy min. 105 mm Rozmery

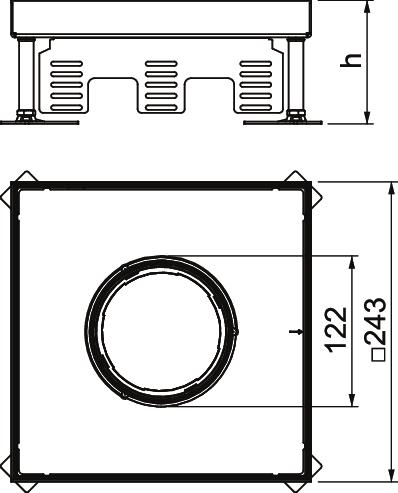

Dĺžka 243 mm Rozmer h 105 mm Šírka 243 mm Výška 105 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 22,1925 kg CO2e / 1 Kus CO₂ Footprint (GWP) 22,1925 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačná jednotka RKNEV2
RK NEV2 110 7405815 1 BJ
Tubus s krycím plechom, s držadlom, pre rámovú kazetu a nivelizovateľnú kazetu
TUK2 GV 7428140 1 Kus
Okrúhle tesnenie pre okrúhlu nivelizovateľnú kazetu R4, R7 a R9
SRS 4 7405798 4 Kus
Montážní víko 350 jmenovité velikosti 9
DUG 350-3 9 7400513 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus - Na stiahnutie
-
List technických údajov RKFN3 9 VS 20 / 7408980 , 0.19MB , pdfKarta bezpečnostných údajov RKFN3 9 VS 20 / 7408980 , 0.05MB , pdfEÚ Vyhlásenie o zhode RKFN3 9 VS 20 / 7408980 , 0.17MB , pdfREACH Vyhlásenie o zhode RKFN3 9 VS 20 / 7408980 , 0.10MB , pdfRoHS Vyhlásenie o zhode RKFN3 9 VS 20 / 7408980 , 0.13MB , pdfNávod na použitie Návod na použitie PF-G , 2.00MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
