Nivelizovateľná kazeta pre revízny otvor, RKNUZD3, ušľachtilá oceľ
Výr. č. 7409495 | EAN 4012197378325
- Popis produktu
-

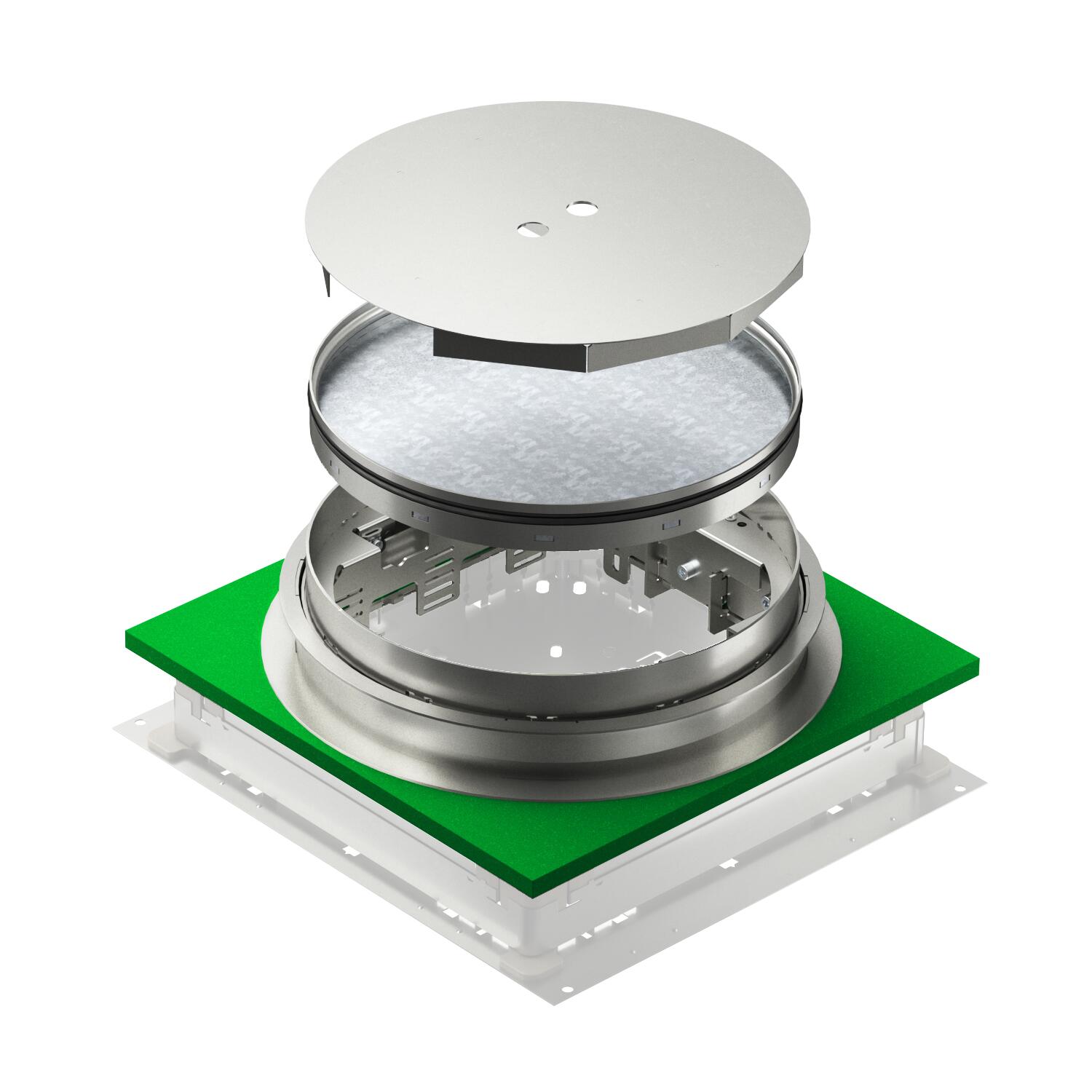

Popis produktuNivelizovateľná a od podlahy oddelená kazeta „slepá“ na vytvorenie revízneho otvoru menovitej veľkosti 9 v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačného uholníka (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc. Vhodná iba pre hladké podlahové krytiny.
Nivellierbare Kassette mit Blindddeckel. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Technické údaje
-
Technické údaje

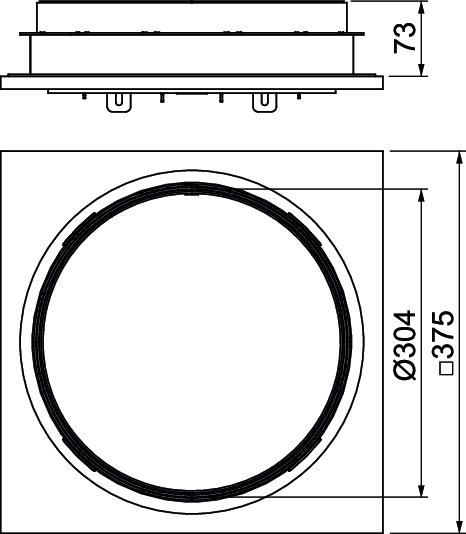

Certifikáty VDE Hrúbka podlahovej krytiny 25 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP00 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 140 mm Nivelačný rozsah max. 113 mm Nivelačný rozsah min. 73 mm Norma EN 50085-2-2 Oddeliteľné áno Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer Ø304x85 Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné pre montáž do dutých podláh nie Vhodné pre montáž do dvojitých podláh nie Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Žiadny výstup vedenia Výška 85 mm Výška mazaniny max. 113 mm Výška mazaniny min. 73 mm Výška podlahy min. 140 mm - Všetky typy
- Na stiahnutie
-
Návod na montáž Kazeta Terrazzo okrúhla , 0.55MB , pdf
