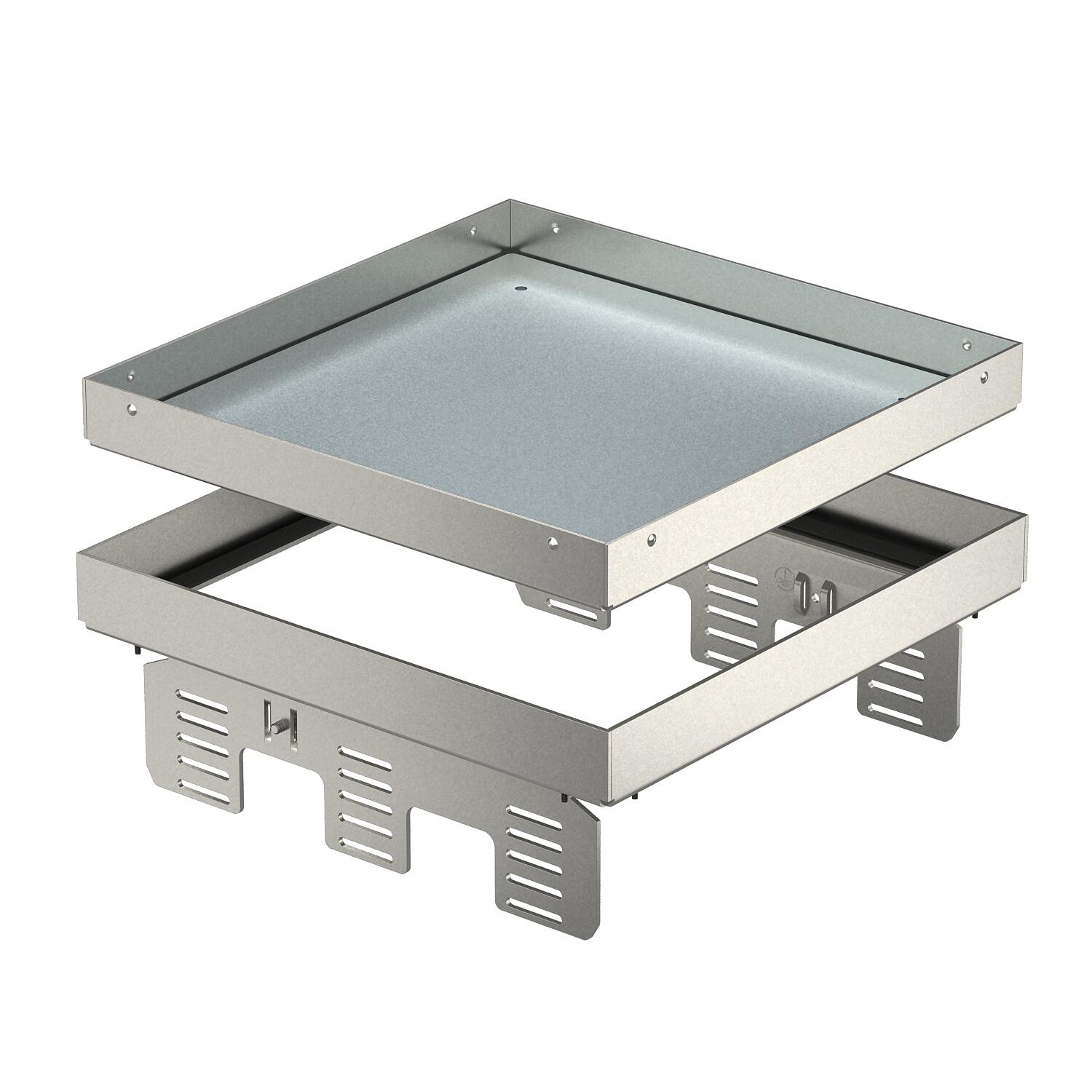

Nivelizovateľná kazeta pre revízny otvor, RKNUZD3, ušľachtilá oceľ
Výr. č. 7409066 | EAN 4012195868088
- Popis produktu
-
Popis produktuNivelizovateľná a od podlahy oddelená kazeta „slepá“ na vytvorenie revízneho otvoru menovitej veľkosti 9 v podlahách ošetrovaných nasucho alebo namokro v interiéri, na montáž do podlahových krabíc UZD250-3 alebo UZD350-3, vždy v spojení s montážnym vekom DUG../9 alebo do UGD250-3/9 alebo UGD350-3/9. Montáž sa realizuje pomocou nivelačného uholníka (objednať samostatne) v hliníkovom rámovom profile podlahových krabíc. Vhodná iba pre hladké podlahové krytiny.
Nivelizovateľná kazeta ako slepá kazeta, 3-kanálová. Nainštalovať je možné 3 krycie platne APMT5. Pre montáž 3 univerzálnych nosičov UT4 pre 9 jednotlivé inštalačné prístroje s nosným krúžkom/nosným strmeňom alebo pre 12 prístrojov Modul 45.
Nivelovatelná „zaslepovací“ kazeta odpojená od podlahy pro zhotovení revizního otvoru jmenovité velikosti 9 v podlahách se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic. Vhodná jen pro hladké podlahové krytiny.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Dĺžka montážny rozmer 244 mm Hrúbka podlahovej krytiny 20 mm Krytie (IP) v nepoužitom stave IP44 Krytie (IP) v použitom stave IP00 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 9 Montážna hĺbka 105 mm Oddeliteľné áno Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 243x243mm Šírka montážny rozmer 244 mm Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna mokrá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Žiadny výstup vedenia Výška podlahy min. 105 mm Rozmery

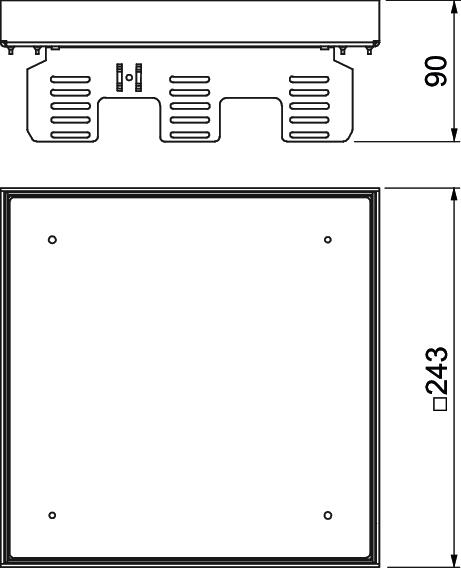

Dĺžka 243 mm Rozmer h 90 mm Šírka 243 mm Výška 90 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 19,1972 kg CO2e / 1 Kus CO₂ Footprint (GWP) 19,1972 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Nivelačný uholník na zabudovanie do UGD350-3 pre štvorcovú kazetu
NW 350-3 QK 7410544 1 Kus
Montážne veko pre nivelizovateľnú kazetu menovitej veľkosti 9 do systémových podláh
DUG RK UAN 9 7428547 1 Kus
Montážní víko 350 jmenovité velikosti 9
DUG 350-3 9 7400513 1 Kus - Na stiahnutie
-
List technických údajov RKN2 UZD3 9VS20 / 7409066 , 0.18MB , pdfKarta bezpečnostných údajov RKN2 UZD3 9VS20 / 7409066 , 0.05MB , pdfEÚ Vyhlásenie o zhode RKN2 UZD3 9VS20 / 7409066 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RKN2 UZD3 9VS20 / 7409066 , 0.14MB , pdfREACH Vyhlásenie o zhode RKN2 UZD3 9VS20 / 7409066 , 0.12MB , pdfRoHS Vyhlásenie o zhode RKN2 UZD3 9VS20 / 7409066 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre RK RKN , 0.18MB , pdfNávod na montáž Návod na montáž kaziet RK(F)N2UZD3 , 0.10MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
