Nástěnný výložník AW 80
Výr. č. 6417884 | EAN 4012196203833
- Popis produktu
-

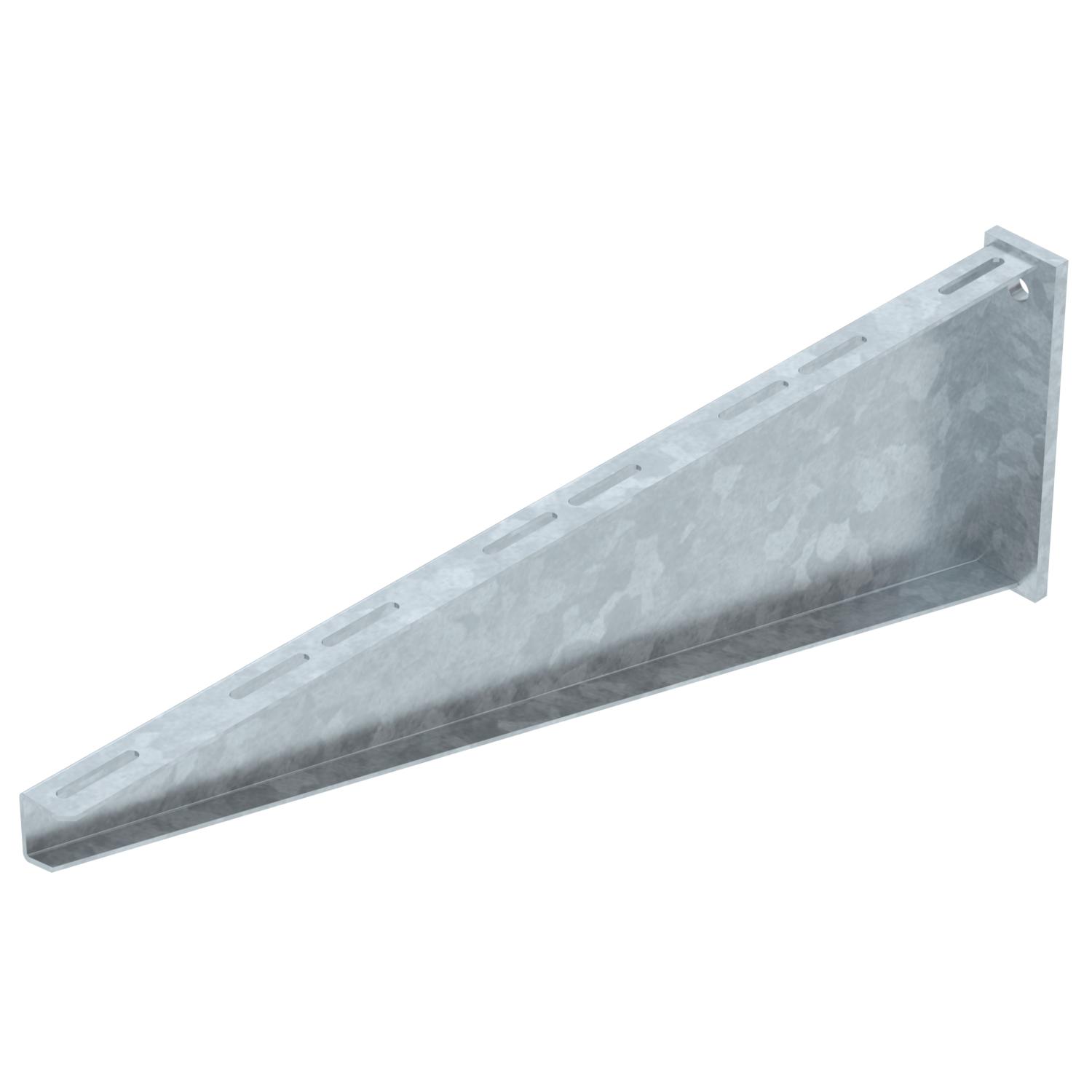

Popis produktuTěžký nástěnný výložník s navařenou základovou deskou.
Při upevňování kabelových žlabů a kabelových žebříků pomocí šroubů s plochou kulovou hlavou velikosti M6 si objednejte zvlášť velkoplošnou podložku (děrování ve výložníku 9 x ...).
-
- Technické údaje
-
Technické údaje
F v kN 8 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením Priemer otvoru 17,5 mm Produktová séria Řada AW 80 Rozmer B810mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

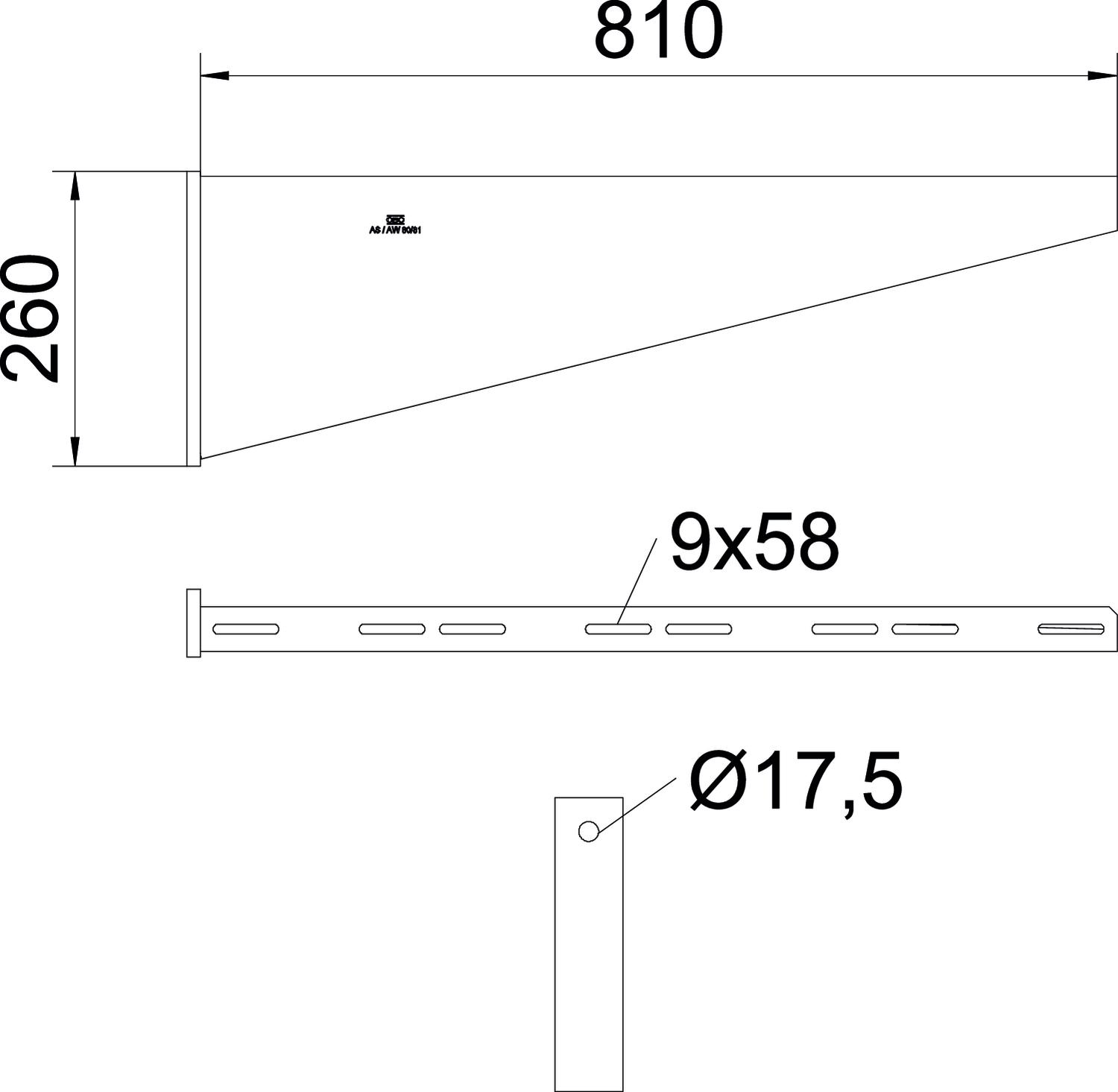

Dĺžka 60 mm Rozmer A 60 mm Rozmer B 810 mm Rozmer H 260 mm Šírka 810 mm Výška 260 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 15,4548 kg CO2e / 1 Kus CO₂ Footprint (GWP) 15,4548 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 80
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 80 81 FT / 6417884 , 0.22MB , pdfEÚ Vyhlásenie o zhode AW 80 81 FT / 6417884 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 80 81 FT / 6417884 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 80 81 FT / 6417884 , 0.13MB , pdfRoHS Vyhlásenie o zhode AW 80 81 FT / 6417884 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 80 81 FT / 6417884 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
