Nástěnný a závěsový výložník MWAM 12
Výr. č. 6424550 | EAN 4012195438526
- Popis produktu
-

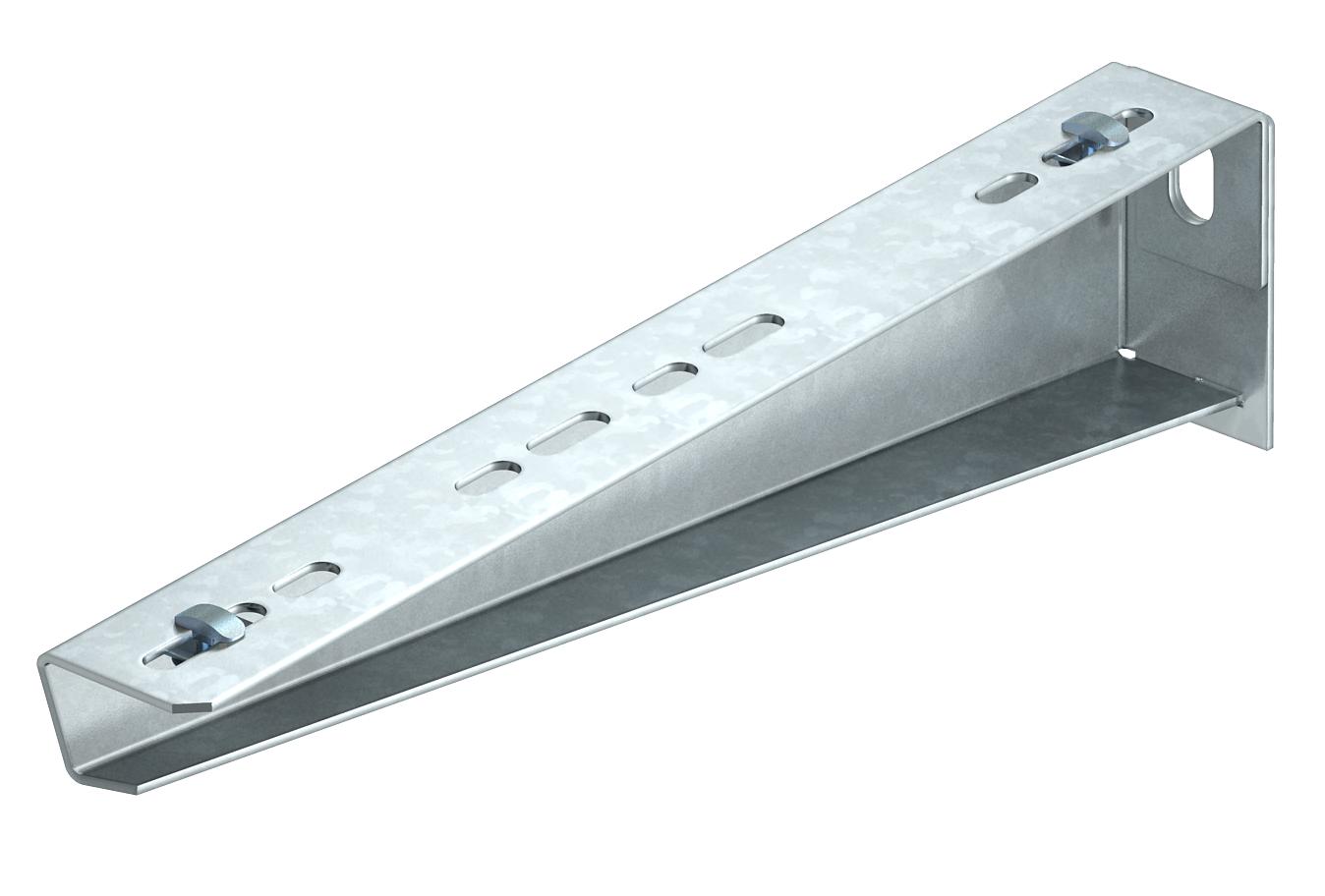

Popis produktuLehký nástěnný a závěsný výložník včetně rychlého upevnění s dosedací plochou vytvořenou zahnutím, pro použití s kabelovými žlaby typu RKSM.
Nástěnný a závěsný výložník MWAM.. včetně:
1. dvou předmontovaných rychloupevnění pro racionální upevnění kabelových žlabů.
2. šroubu s plochou kulovou hlavou M10 x 25 pro upevnění na profi U.
-
- Technické údaje
-
Technické údaje
F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované Priemer otvoru 11 mm Produktová séria Řada MWA Rozmer B110mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery
Dĺžka 32,5 mm Rozmer A 32,5 mm Rozmer B 110 mm Rozmer H 53 mm Rozměr W 110 mm Šírka 110 mm Šírka 4 in Výška 2,09 in Výška 53 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,5312 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,5312 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje

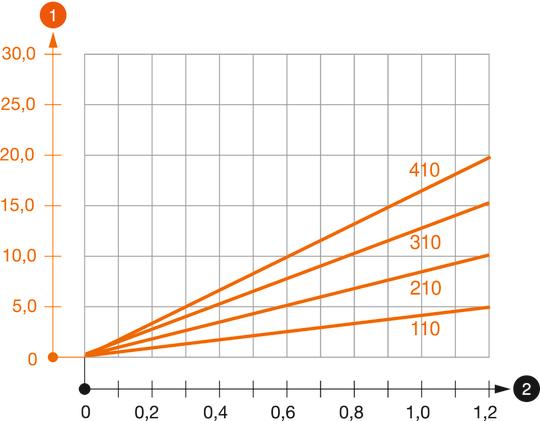

Záťažový diagram konzoly typu MWAM 12
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Rychloupínací šroub
FCM F 6424548 50 Kus - Na stiahnutie
-
List technických údajov MWAM 12 11 FS / 6424550 , 0.21MB , pdfEÚ Vyhlásenie o zhode MWAM 12 11 FS / 6424550 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva MWAM 12 11 FS / 6424550 , 0.09MB , pdfREACH Vyhlásenie o zhode MWAM 12 11 FS / 6424550 , 0.12MB , pdfRoHS Vyhlásenie o zhode MWAM 12 11 FS / 6424550 , 0.20MB , pdfSchválenie symbolov Značka schválenia VDE Závesné úchyty a konzoly , 0.12MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
