Nástěnný a závěsový výložník AW 15 A4
Výr. č. 6392008 | EAN 4012196817634
- Popis produktu
-

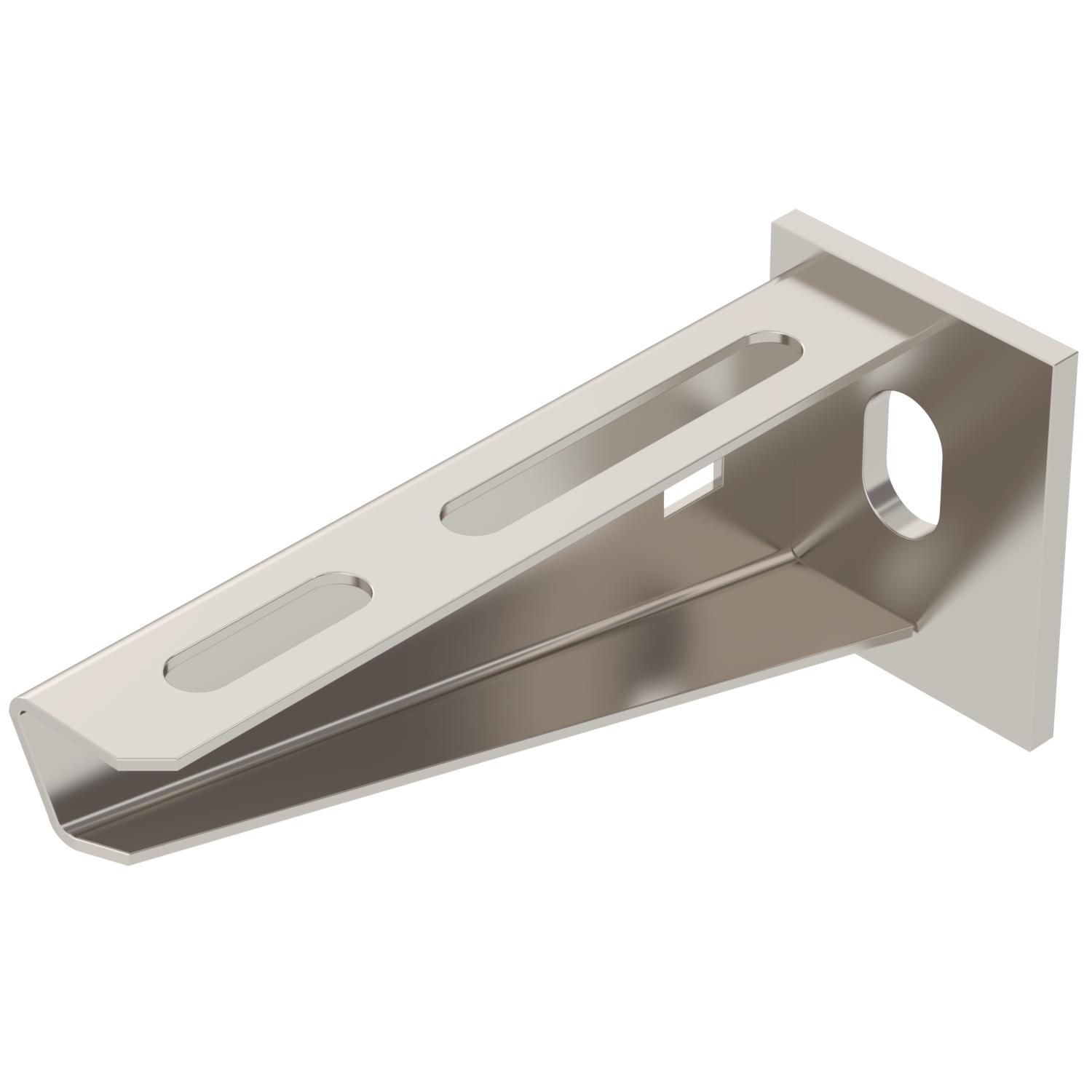

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 11 mm Produktová séria Řada AW 15 Rozmer B110mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

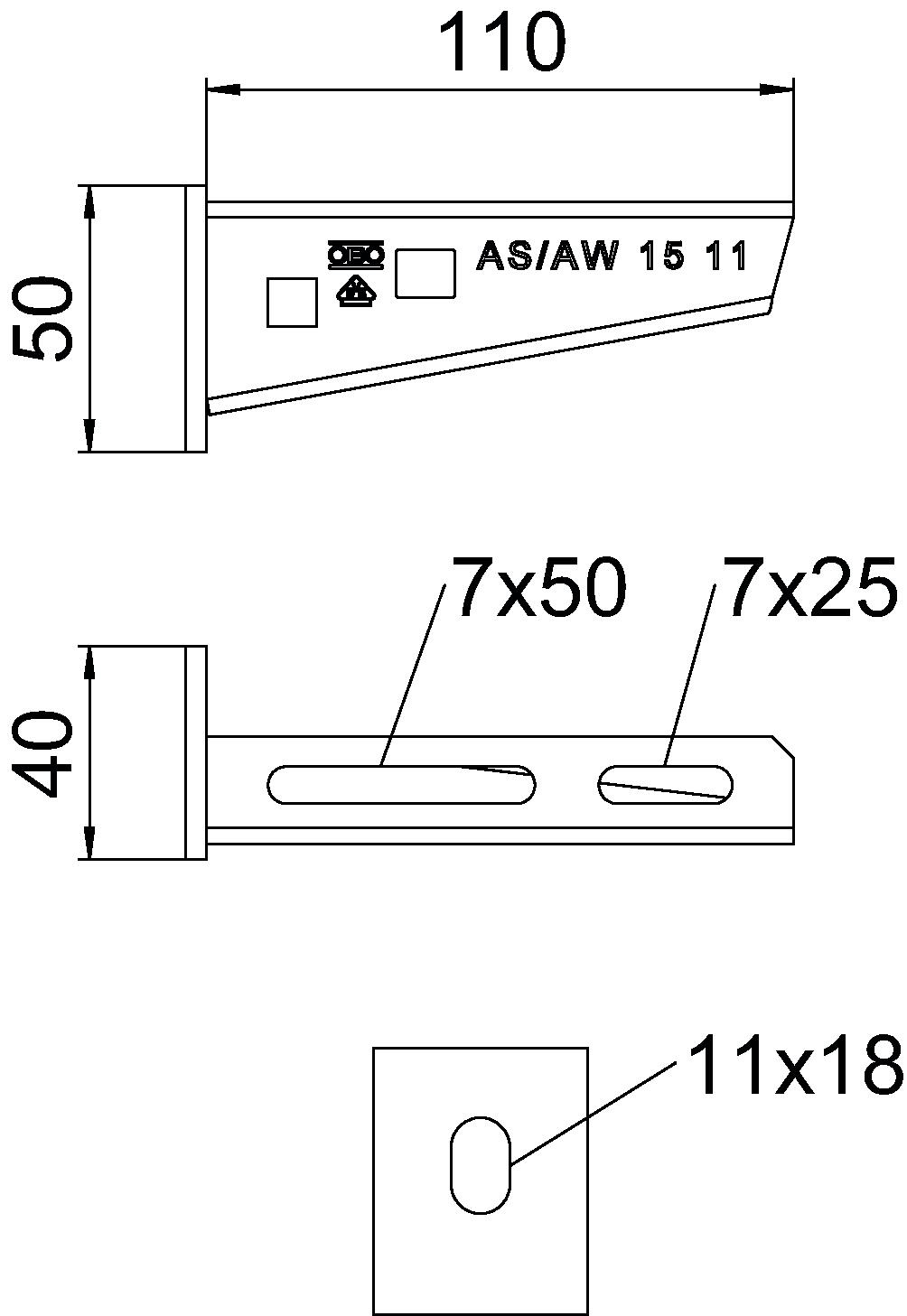

Dĺžka 40 mm Rozmer A 40 mm Rozmer B 110 mm Rozmer H 50 mm Šírka 110 mm Výška 50 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,7801 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,7801 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
List technických údajov AW 15 11 A4 / 6392008 , 0.29MB , pdfEÚ Vyhlásenie o zhode AW 15 11 A4 / 6392008 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 15 11 A4 / 6392008 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 15 11 A4 / 6392008 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 15 11 A4 / 6392008 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 15 11 A4 / 6392008 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
