Nástěnný a závěsný výložník MWAG 12 FS
Výr. č. 6424616 | EAN 4012196325337
- Popis produktu
-

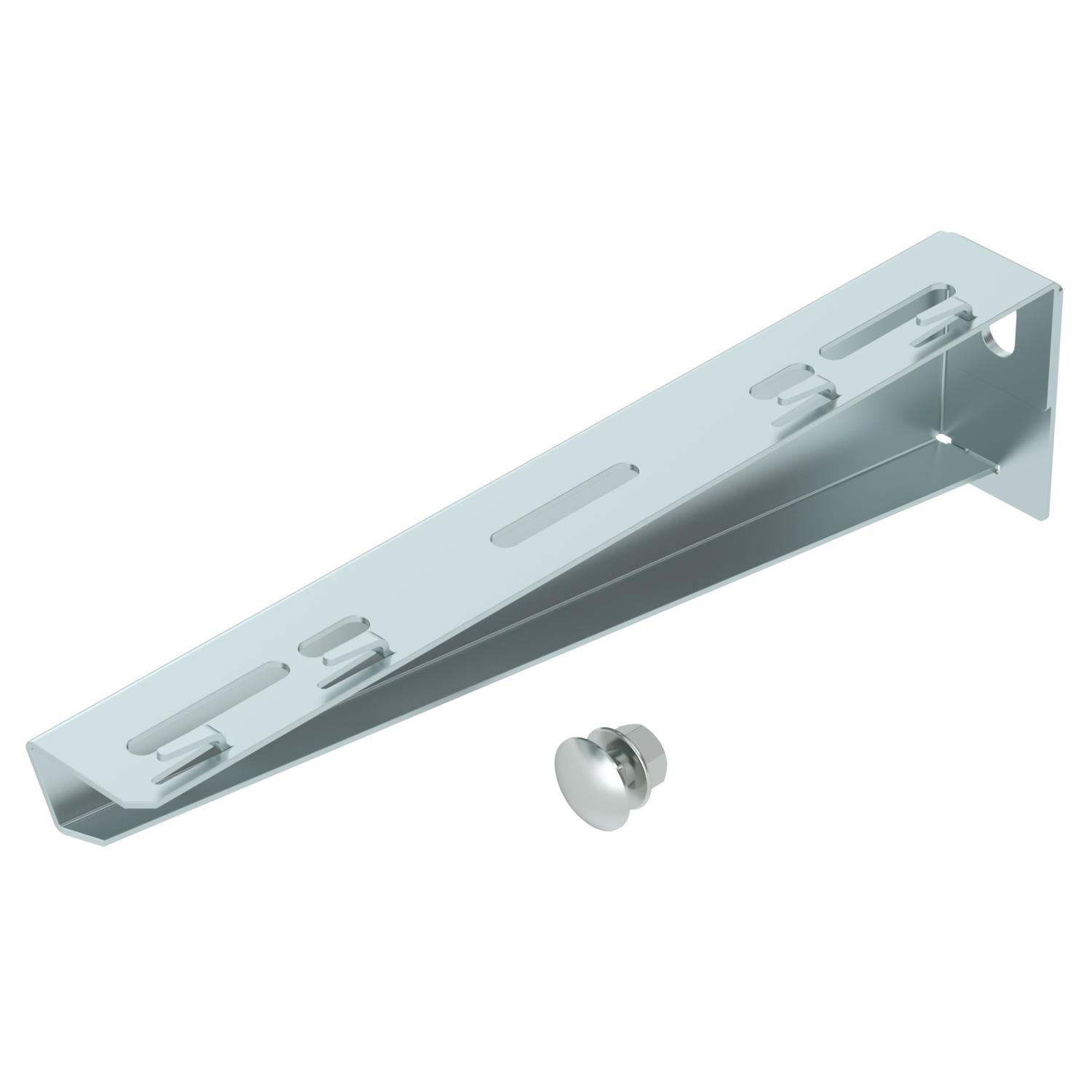

Popis produktuLehký nástěnný a závěsný ohraňovaný výložník pro bezšroubové upevnění kabelového žlabu.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
CO2 stopa (Product Carbon Footprint)

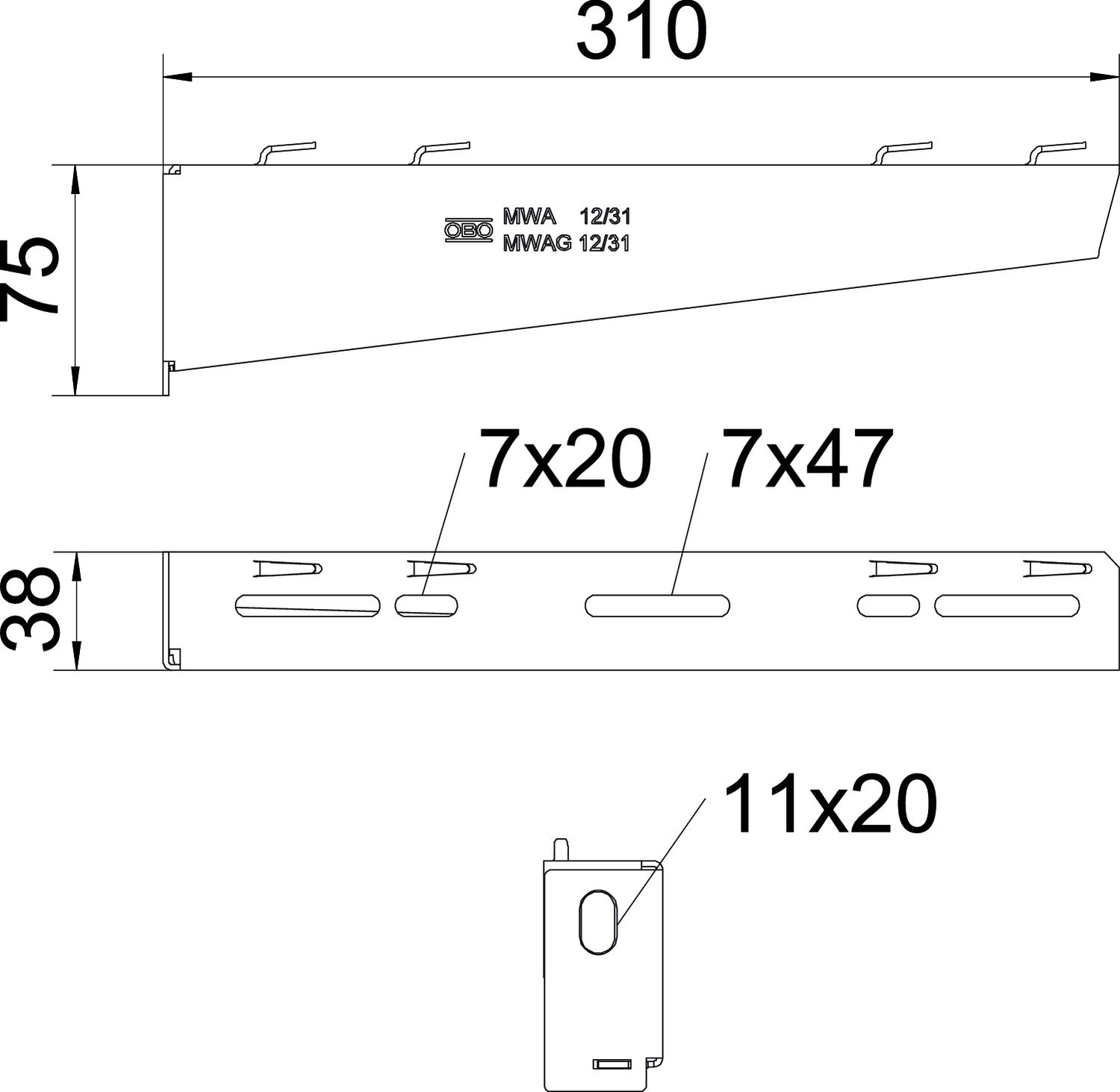

CO2 stopa (GWP) od kolísky po bránu 1,3812 kg CO2e / 1 Kus Dĺžka 38,5 mm F v kN 1,2 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch pásovo zinkované pre šírku max. 300 mm pre šírku min. 300 Priemer otvoru 11 mm Rozmer B310mm Rozmer A 38,5 mm Rozmer B 310 mm Rozmer H 75 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 310 mm Šírka 12 in Vyhotovenie Nástenný a závesový výložník Výška 75 mm Výška 2,95 in Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu MWAG 12
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
