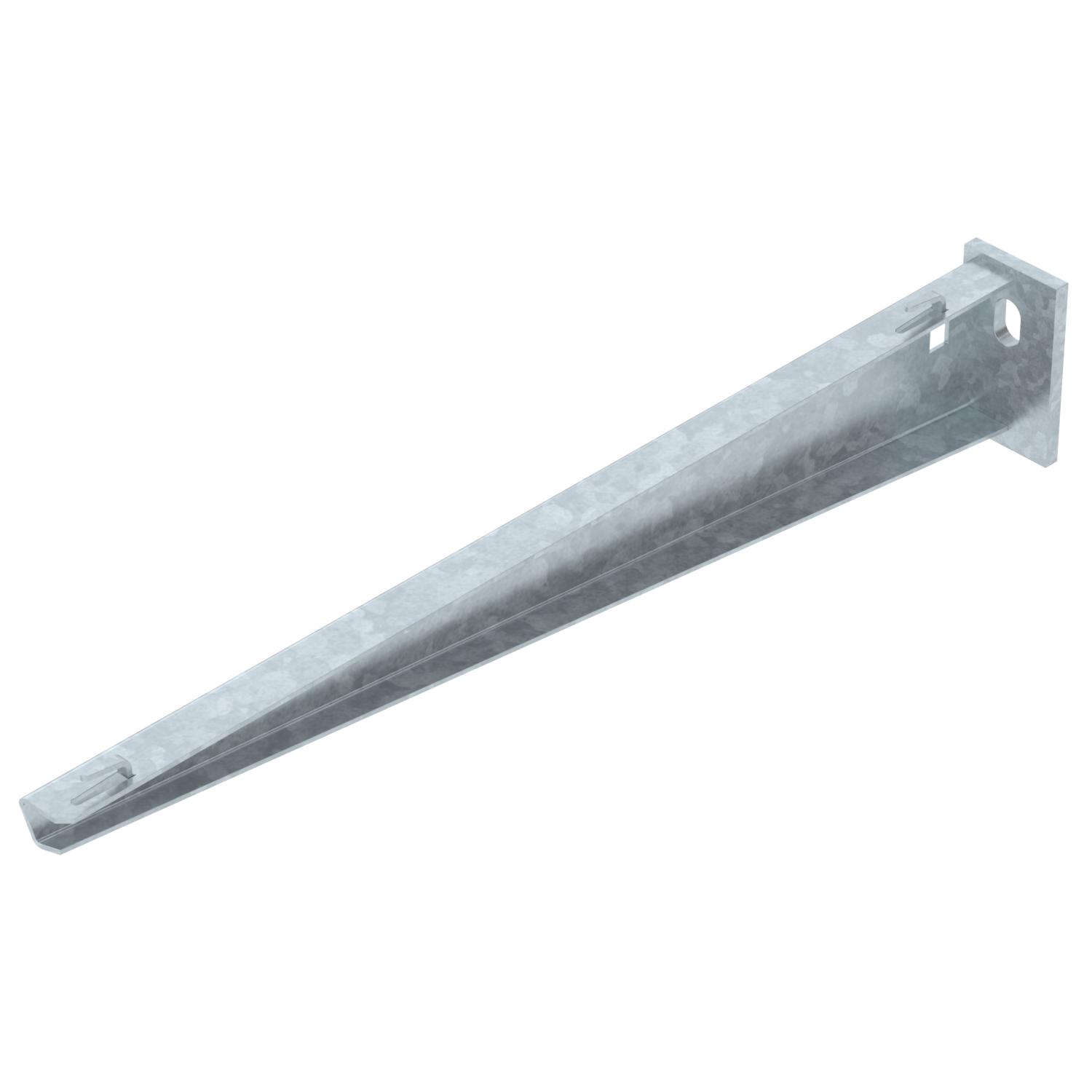

Nástěnný a závěsný výložník AWG 15 FT
Výr. č. 6420612 | EAN 4012196662654
- Popis produktu
-
Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
-
- Technické údaje
-
Technické údaje
F v kN 1,5 kN Farba pozinkováno Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch žiarovo zinkované ponorením pre šírku max. 400 mm pre šírku min. 400 Priemer otvoru 11 mm Produktová séria Řada AW 15 Rozmer B410mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

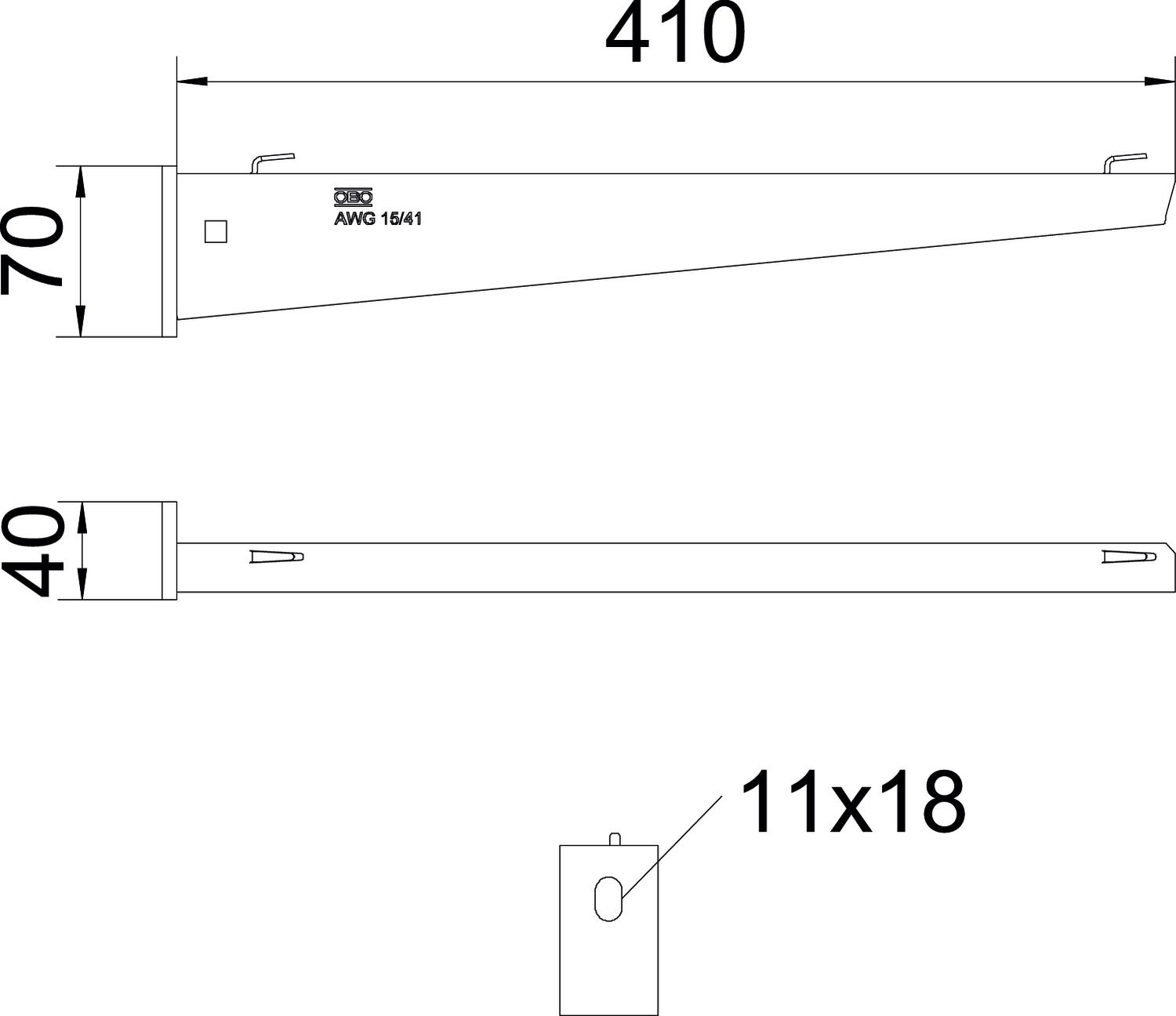

Dĺžka 40 mm Rozmer A 40 mm Rozmer B 410 mm Rozmer H 70 mm Šírka 410 mm Výška 70 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,3602 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3602 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
