Nástěnný a závěsný výložník AWG 15 A4
Výr. č. 6420648 | EAN 4012195706052
- Popis produktu
-

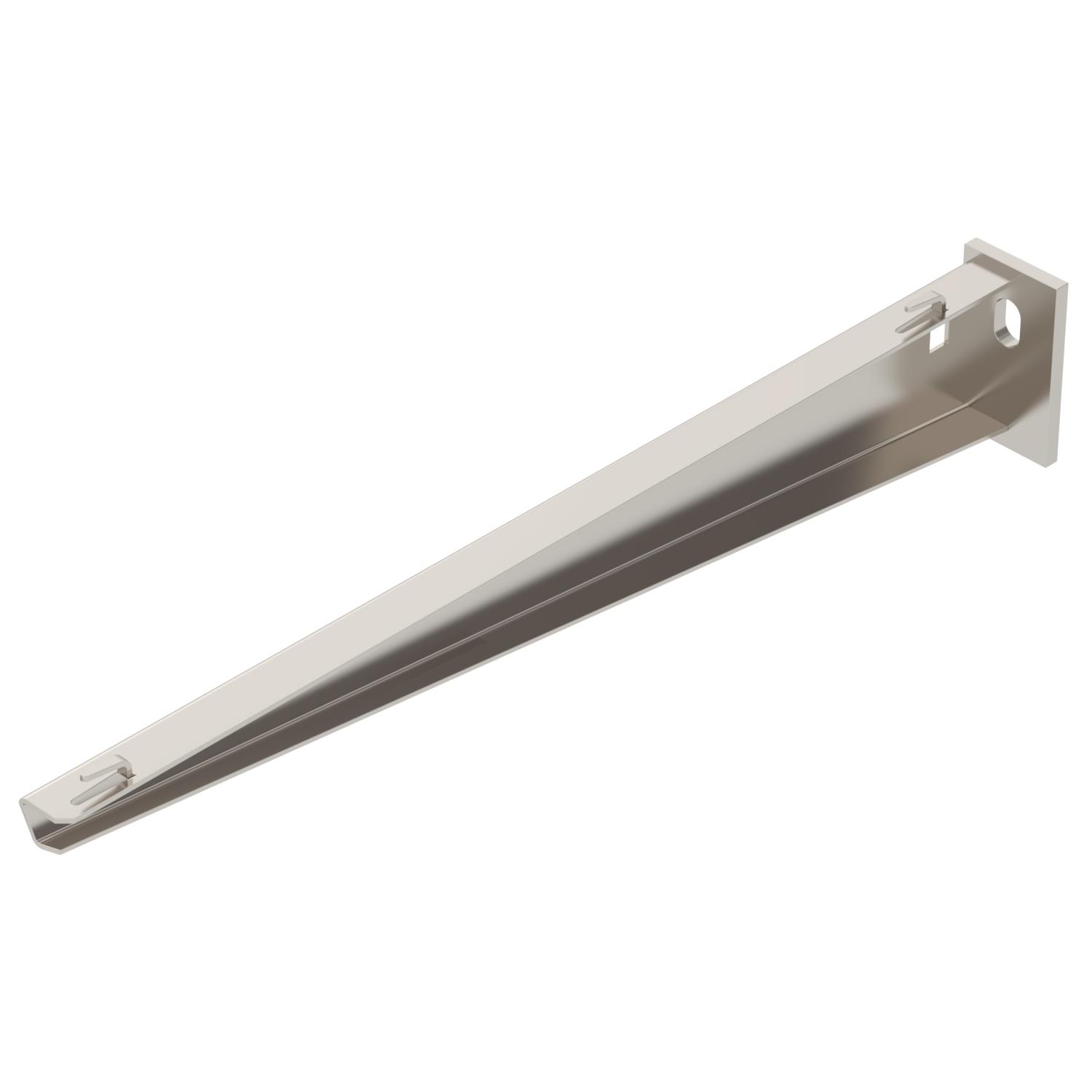

Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
-
- Technické údaje
-
Technické údaje

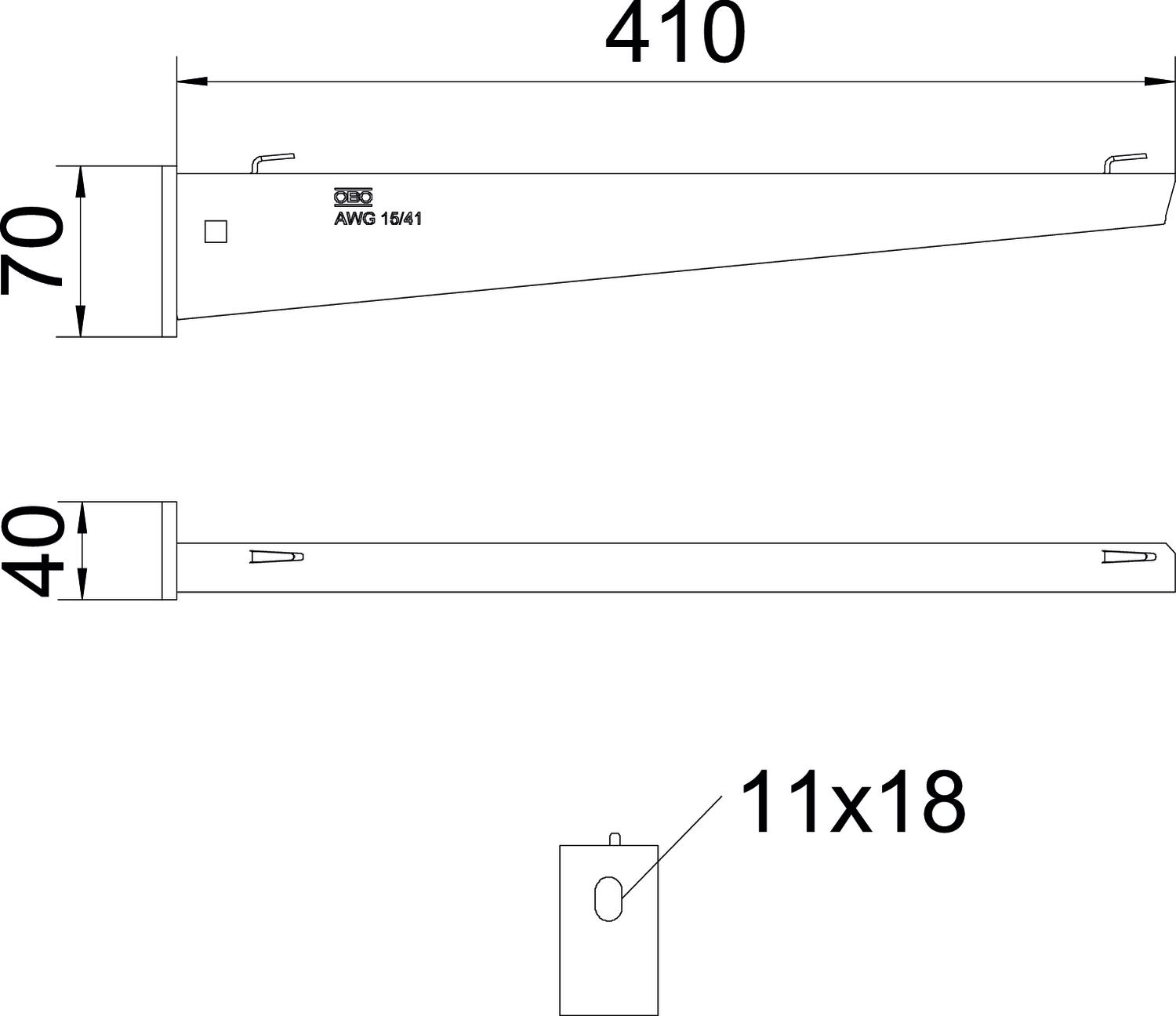

CO2 stopa (GWP) od kolísky po bránu 3,3392 kg CO2e / 1 Kus Dĺžka 40 mm F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená nie Povrch lesklá, dodatočne upravená pre šírku max. 300 mm pre šírku min. 300 Priemer otvoru 11 mm Rozmer B410mm Rozmer A 40 mm Rozmer B 410 mm Rozmer H 70 mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm Šírka 410 mm Vyhotovenie Nástenný a závesový výložník Výška 70 mm Zachovanie funkčnosti nie Technické údaje
Záťažový diagram konzoly typu AW G 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Dĺžka konzoly v mm
-
