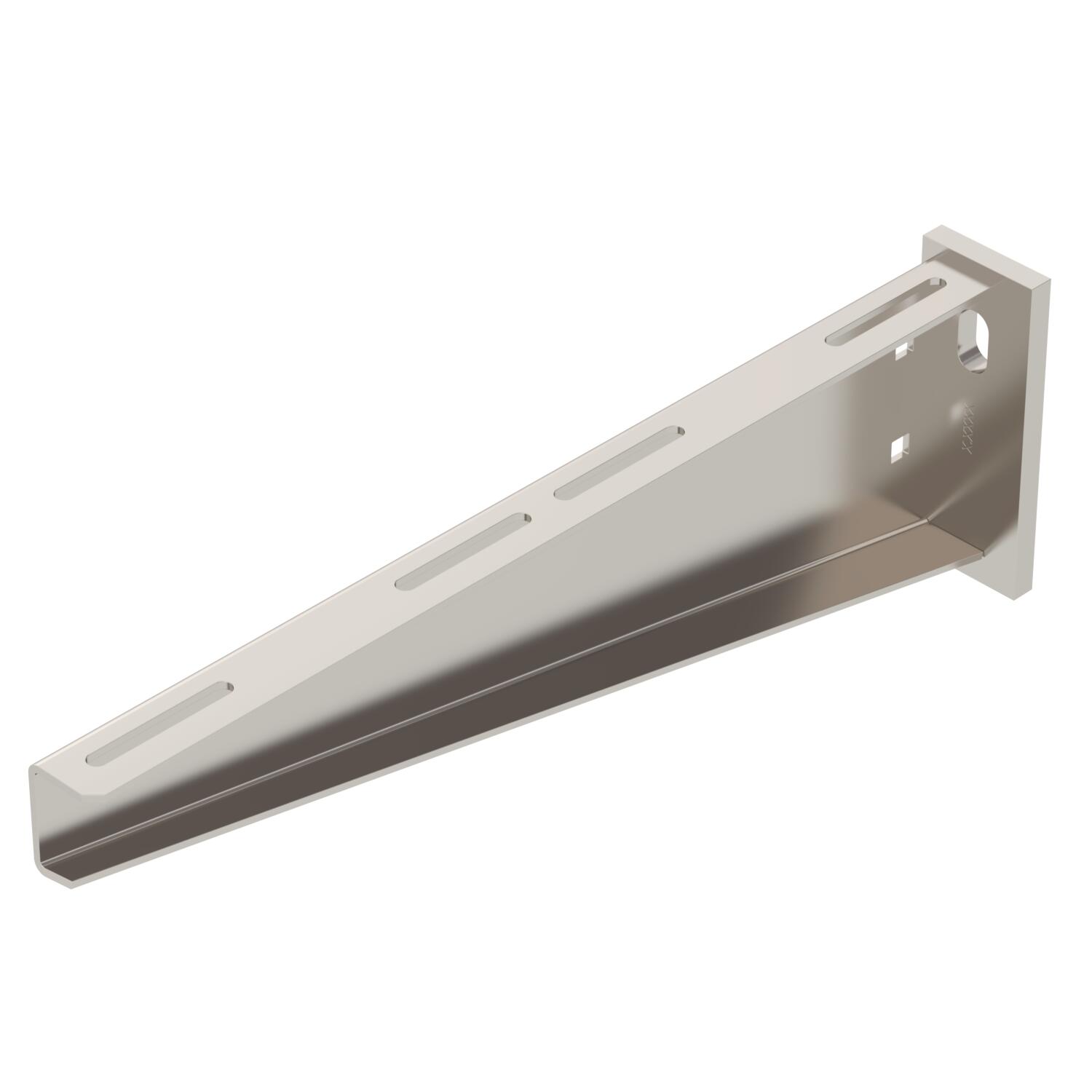

Nástěnný a závěsný výložník AW 55 A4
Výr. č. 6418601 | EAN 4012195912989
- Popis produktu
-
Popis produktuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 5,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 13,5 mm Produktová séria Řada AW 55 Rozmer B410mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

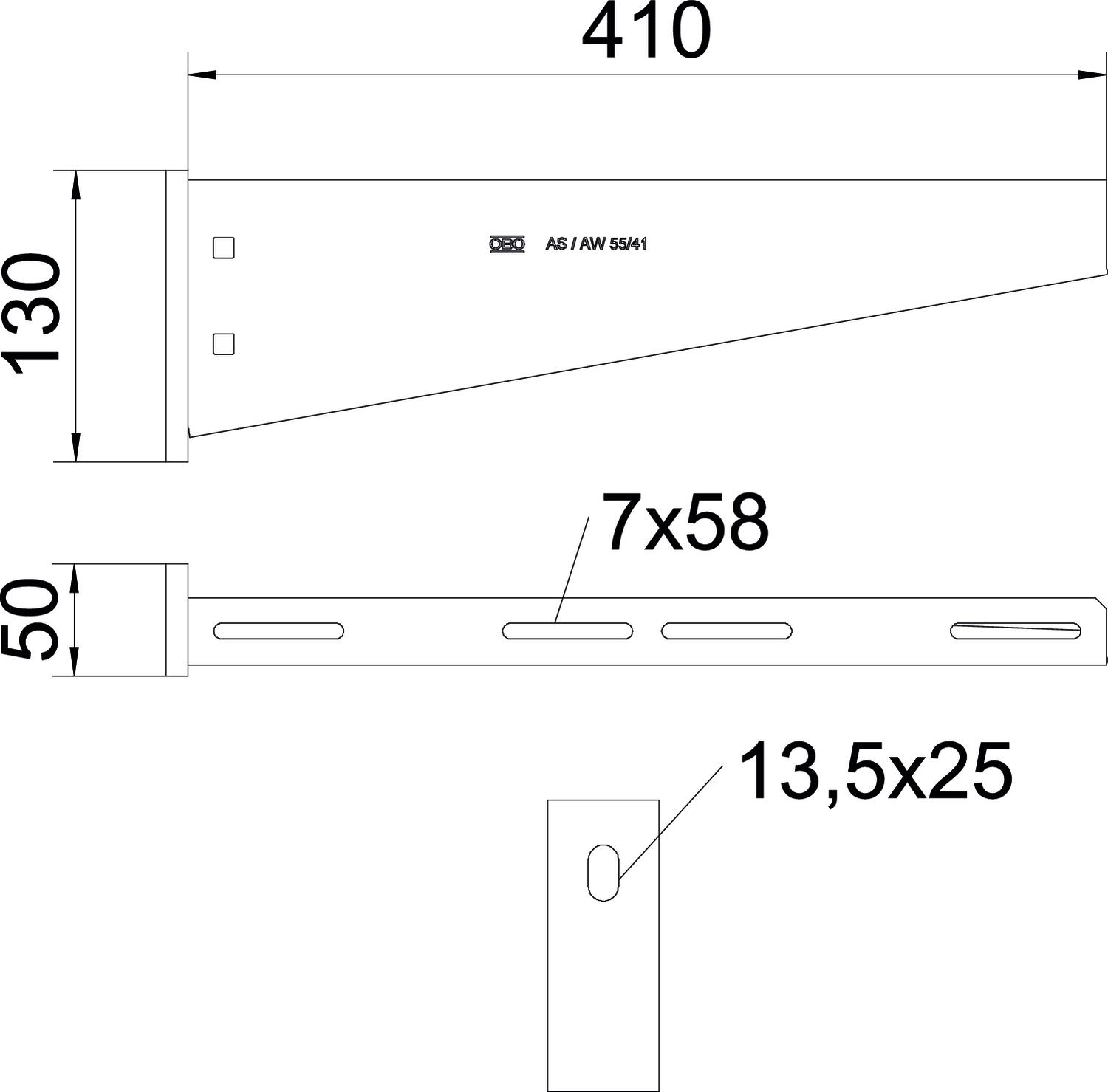

Dĺžka 50 mm Rozmer A 50 mm Rozmer B 410 mm Rozmer H 130 mm Šírka 410 mm Výška 130 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 9,5457 kg CO2e / 1 Kus CO₂ Footprint (GWP) 9,5457 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 55
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Na stiahnutie
-
