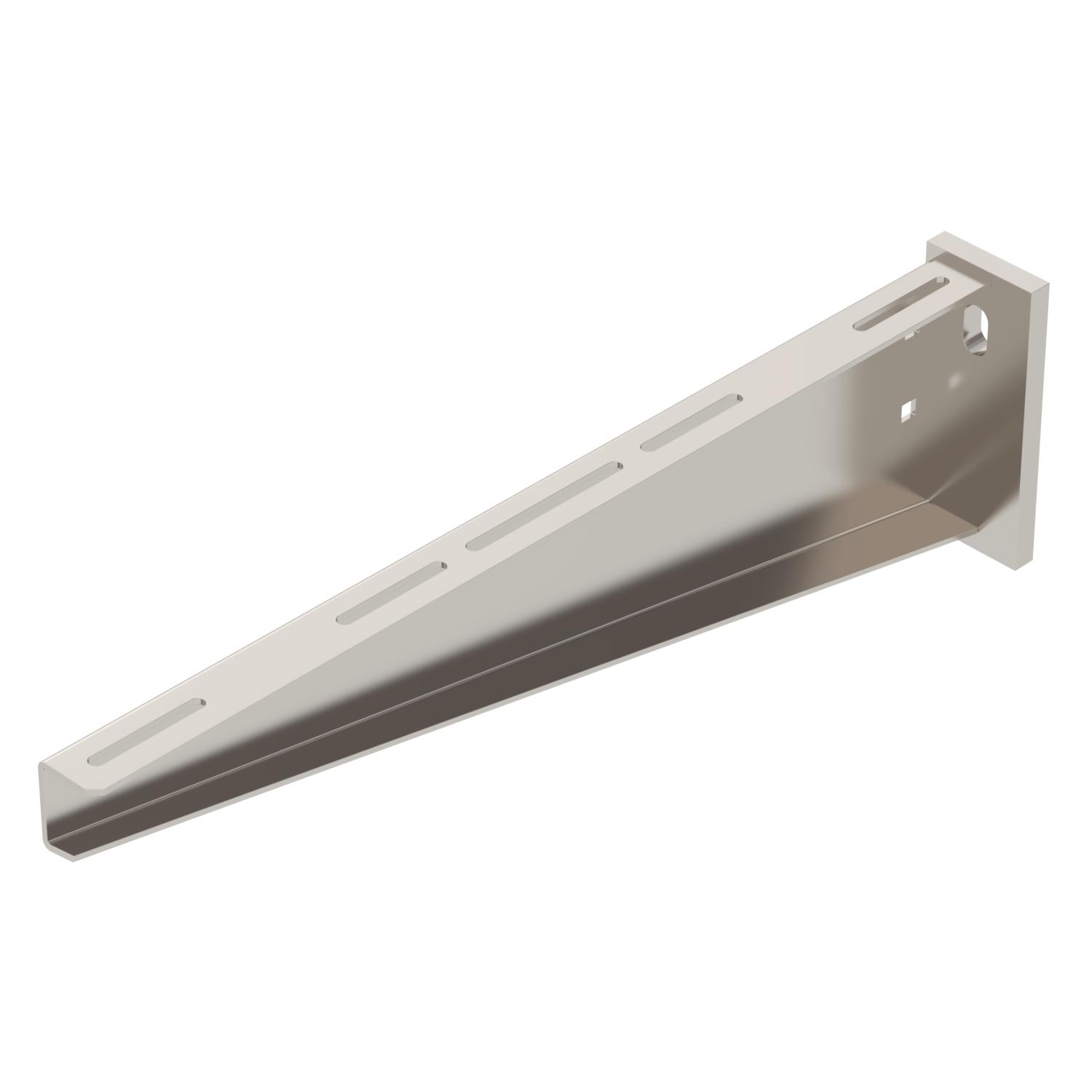

Nástěnný a závěsný výložník AW 55 A2
Výr. č. 6443075 | EAN 4012196661091
- Popis produktu
-
Popis produktuTěžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 5,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Priemer otvoru 13,5 mm Produktová séria Řada AW 55 Rozmer B510mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery

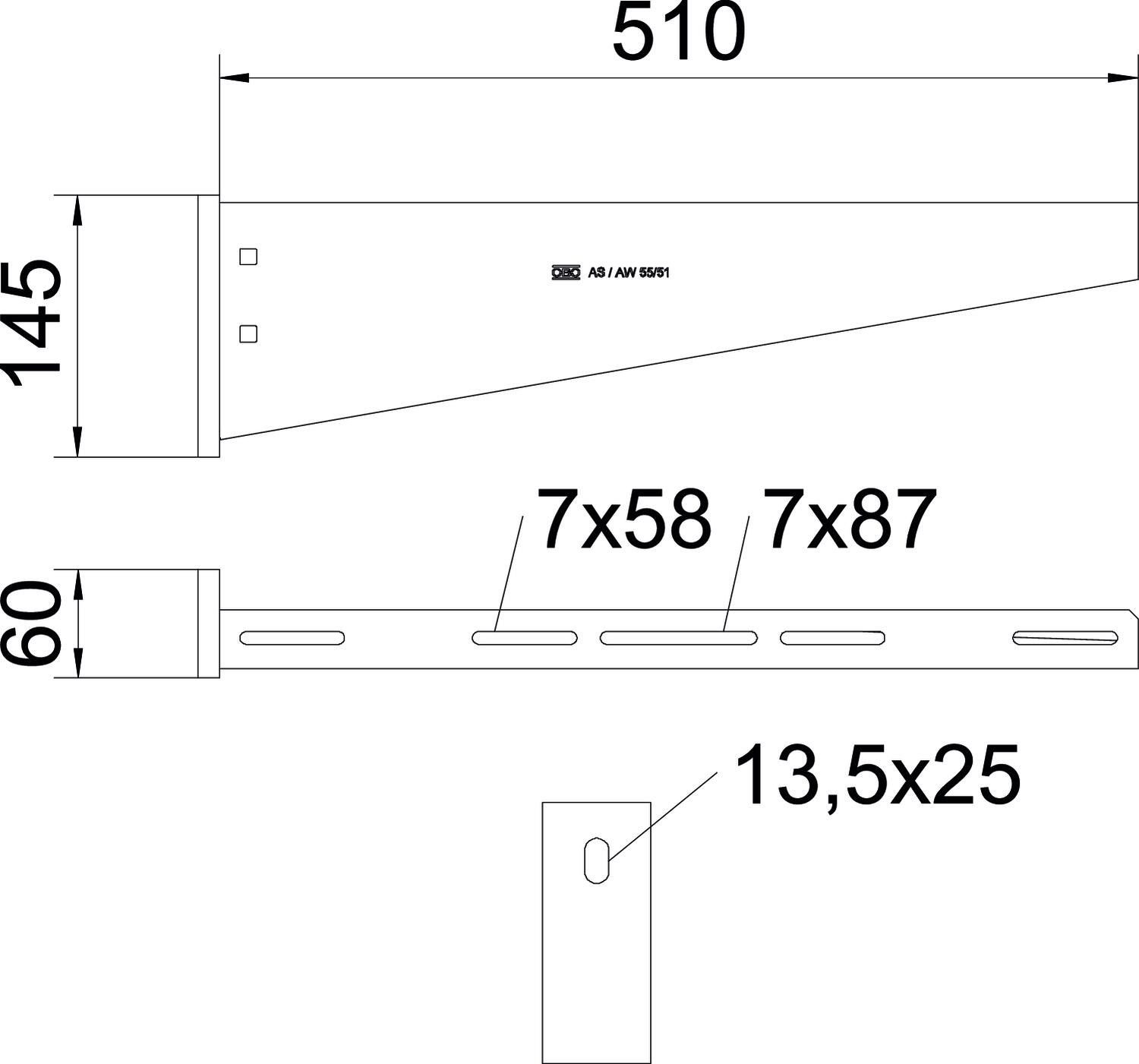

Dĺžka 60 mm Rozmer A 60 mm Rozmer B 510 mm Rozmer H 145 mm Šírka 510 mm Výška 145 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 14,6844 kg CO2e / 1 Kus CO₂ Footprint (GWP) 14,6844 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram konzoly typu AW 55
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov AW 55 51 A2 / 6443075 , 0.22MB , pdfEÚ Vyhlásenie o zhode AW 55 51 A2 / 6443075 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 55 51 A2 / 6443075 , 0.09MB , pdfREACH Vyhlásenie o zhode AW 55 51 A2 / 6443075 , 0.12MB , pdfRoHS Vyhlásenie o zhode AW 55 51 A2 / 6443075 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) AW 55 51 A2 / 6443075 , 2.03MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov U , 2.02MB , pdf
