Nástěnný a závěsný výložník AW 30 FT 110 | 3 | pozinkováno

Nástěnný a závěsný výložník AW 30 FT

Výr. č. 6419704 | EAN 4012196206599

Výr. č. / Typ

Šírka

F v kN	3 kN

Farba	pozinkováno

Popis produktu

Popis produktu

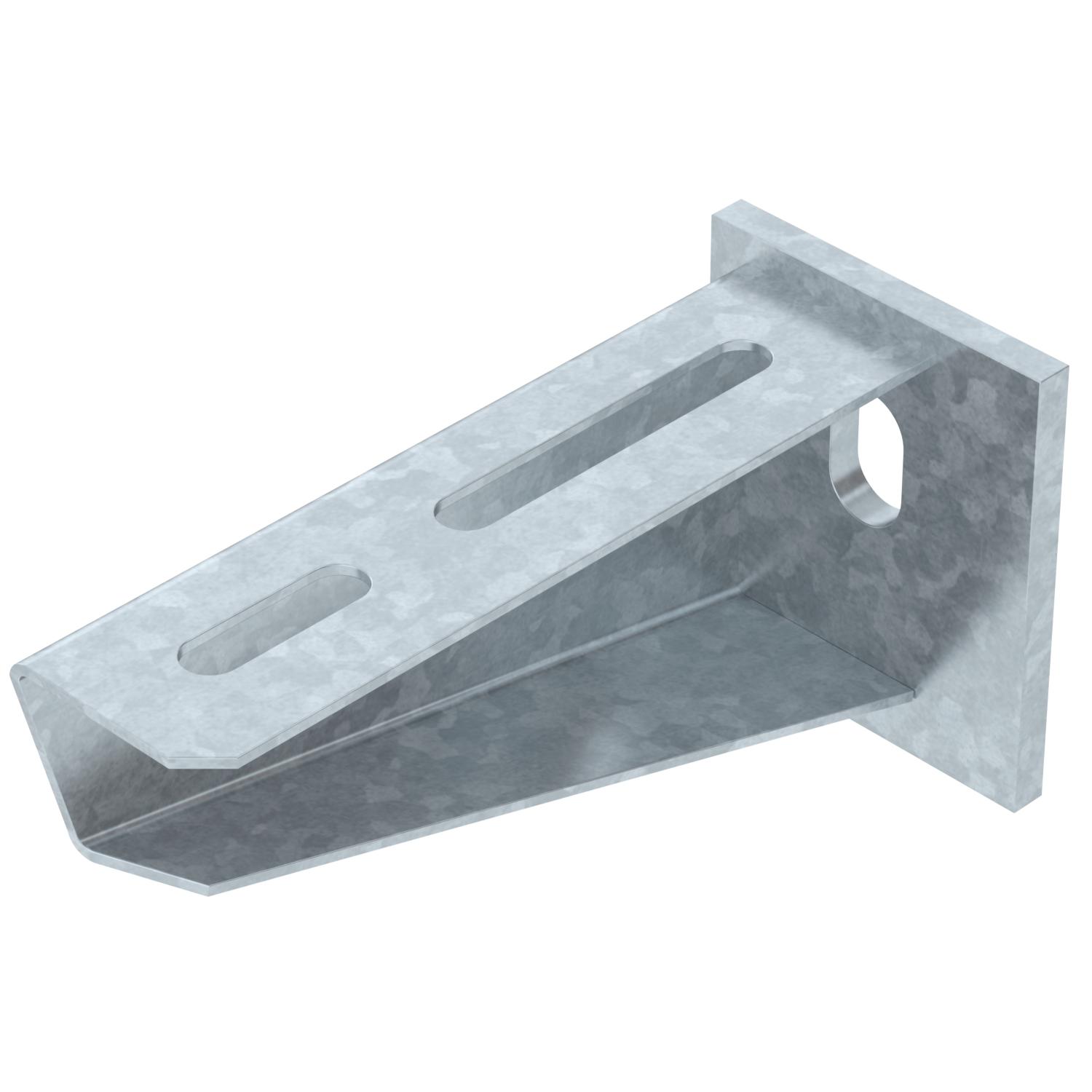

Středně těžký nástěnný a závěsový výložník s navařenou základovou deskou.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!

Technické údaje

Technické údaje

Artikel EPD	áno
F v kN	3 kN
Farba	pozinkováno
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Priemer otvoru	11 mm

Produktová séria	Řada AW 30
Rozmer	B110mm
Rozsah uhla max.	90 mm
Rozsah uhla min.	90 mm
V zhode s ROHS	áno
Vyhotovenie	Nástenný a závesový výložník
Zachovanie funkčnosti	áno

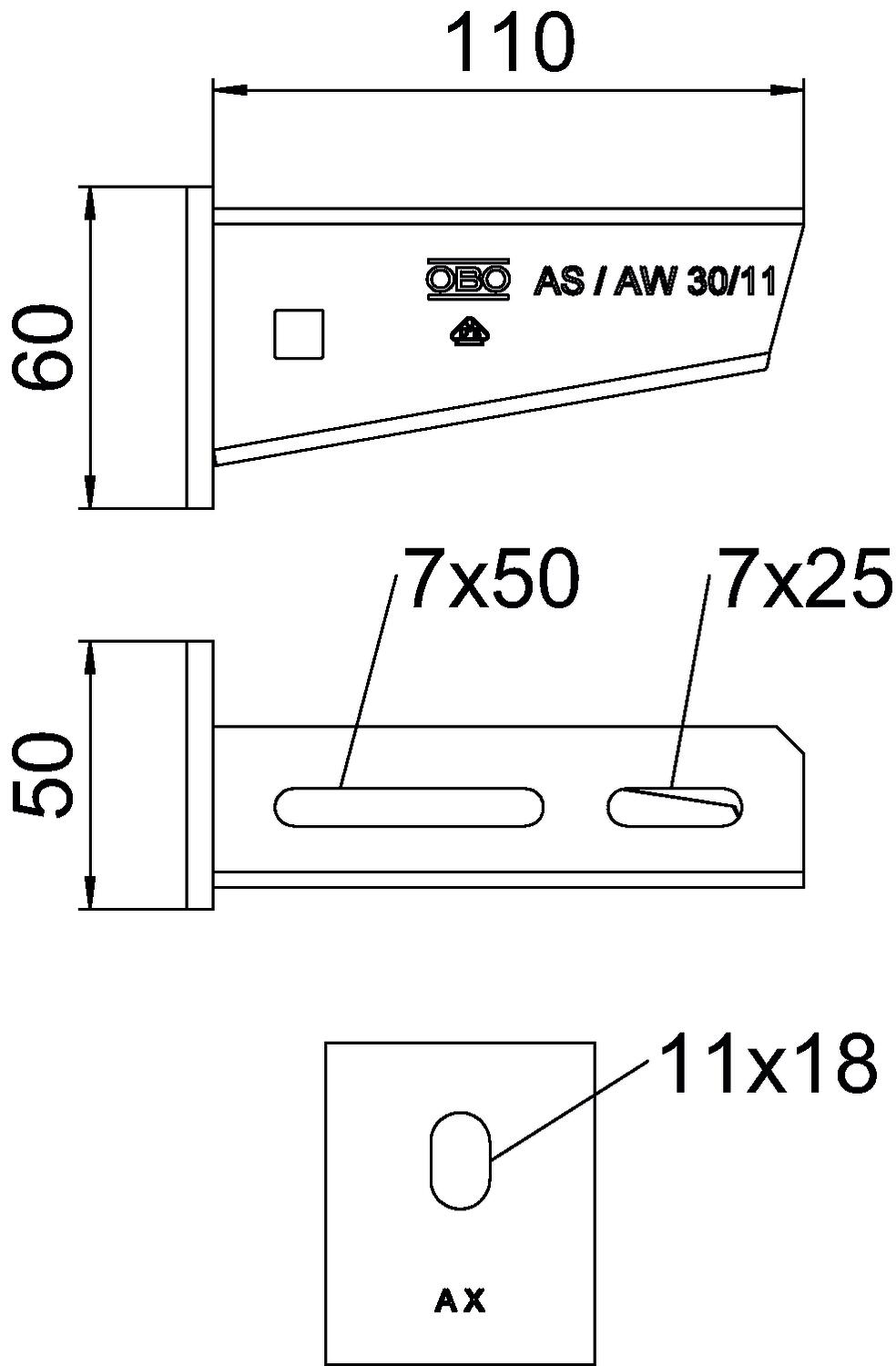

Rozmery

Dĺžka	50 mm
Rozmer A	50 mm
Rozmer B	110 mm

Rozmer H	60 mm
Šírka	110 mm
Výška	60 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,5485 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,5485 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Technické údaje

Záťažový diagram konzoly typu AW 30

Prehyb špičky konzoly pri prípustnom zaťažení konzoly
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
Krivka zaťaženia s dĺžkami konzol v mm

Všetky typy

Všetky typy

Typ	Šírka	F v kN	Farba	Výr. č.	Množstvo	najm. PJ
AW 30 11 FT	110 mm	3 kN	pozinkováno	6419704	Kus	1 Kus
AW 30 16 FT	160 mm	3 kN	pozinkováno	6419712	Kus	1 Kus
AW 30 21 FT	210 mm	3 kN	pozinkováno	6419720	Kus	1 Kus
AW 30 26 FT	260 mm	3 kN	pozinkováno	6419739	Kus	1 Kus
AW 30 31 FT	310 mm	3 kN	pozinkováno	6419747	Kus	1 Kus
AW 30 41 FT	410 mm	3 kN	pozinkováno	6419763	Kus	1 Kus
AW 30 51 FT	510 mm	3 kN	pozinkováno	6419798	Kus	1 Kus
AW 30 61 FT	610 mm	3 kN	pozinkováno	6419828	Kus	1 Kus
AW 30 71 FT	710 mm	3 kN	pozinkováno	6419836	Kus	1 Kus
AW 30 56 FT	560 mm	3 kN	pozinkováno	6419844	Kus	1 Kus
