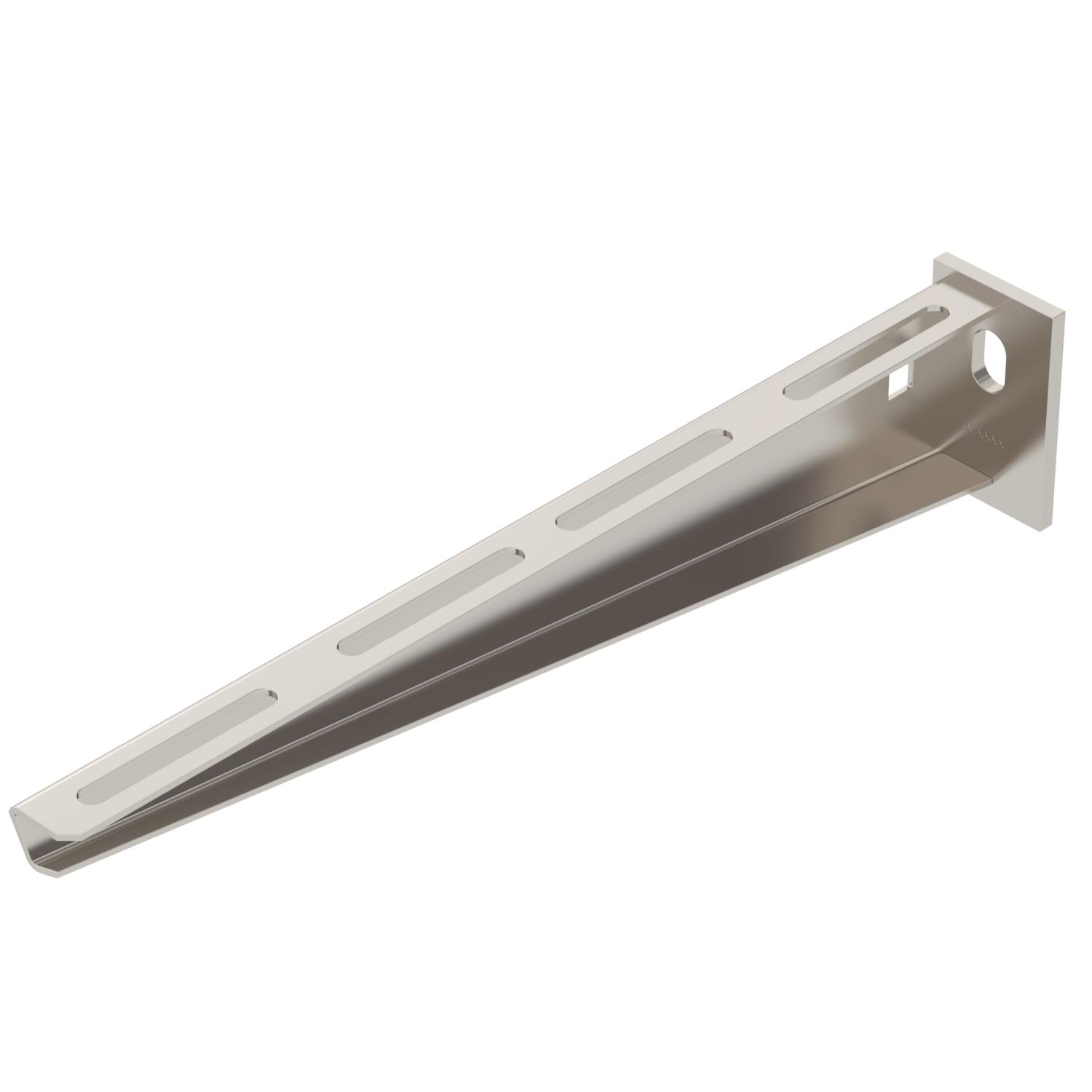

Nástěnný a závěsný výložník AW 15 A5
Výr. č. 6421192 | EAN 4012195911432
- Popis produktu
-
Popis produktuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
F v kN 1,5 kN Farba nehrdzavejúca oceľ Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4529 Nehrdzavejúca oceľ, morená áno Priemer otvoru 11 mm Produktová séria Řada AW 15 Rozmer B210mm Rozsah uhla max. 90 mm Rozsah uhla min. 90 mm V zhode s ROHS áno Vyhotovenie Nástenný a závesový výložník Zachovanie funkčnosti nie Rozmery
Dĺžka 40 mm Rozmer A 40 mm Rozmer B 210 mm Rozmer H 60 mm Šírka 210 mm Výška 60 mm Technické údaje
Záťažový diagram konzoly typu AW 15
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov AW 15 21 VA4529 / 6421192 , 0.22MB , pdfEÚ Vyhlásenie o zhode AW 15 21 VA4529 / 6421192 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva AW 15 21 VA4529 / 6421192 , 0.09MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
