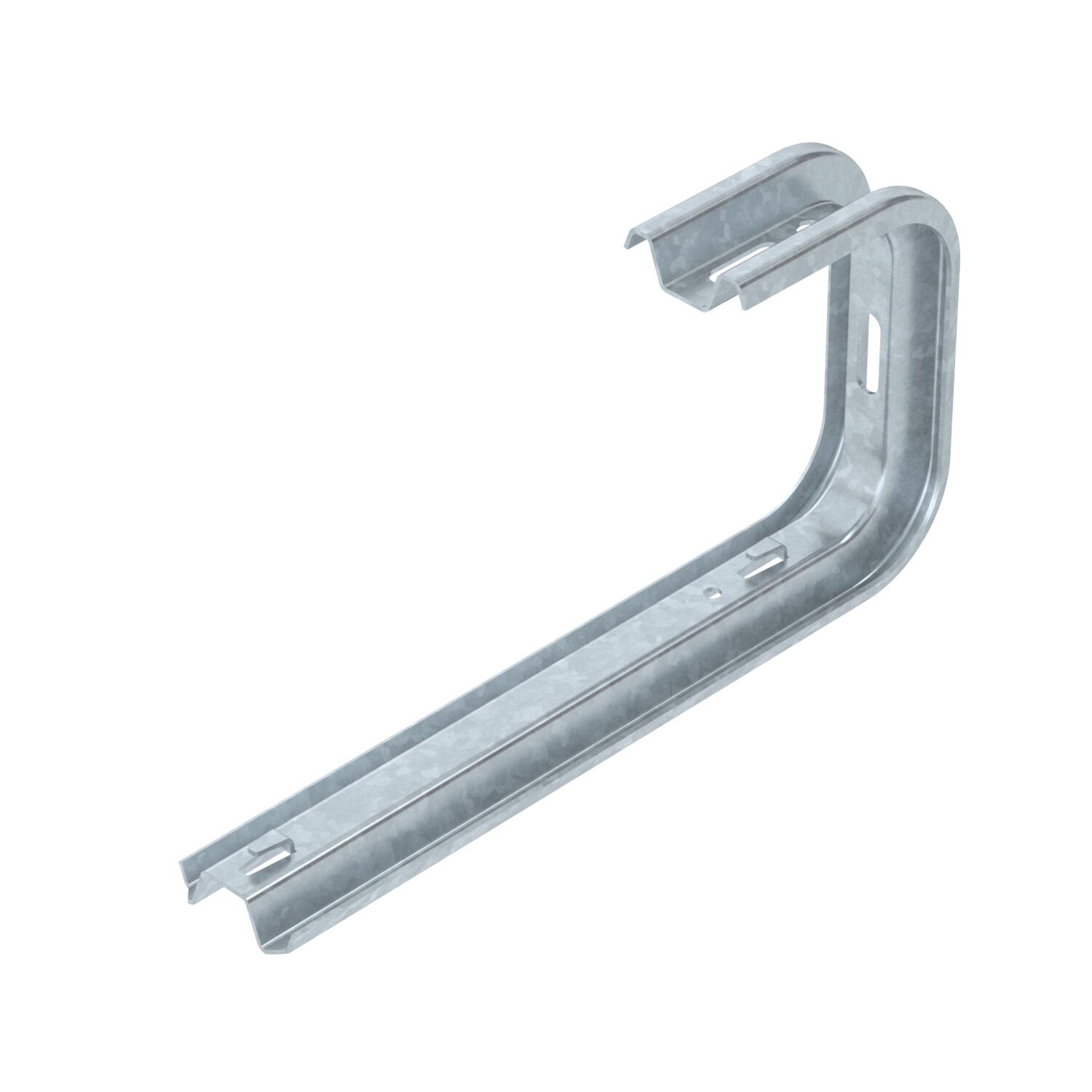

Nástěnný a stropní držák TP FT
Výr. č. 6365985 | EAN 4012195076926
- Popis produktu
-
Popis produktuNástěnný a stropní držák z profilu TP s upevňovacími jazýčky pro bezšroubové upevnění mřížového žlabu.
Je-li třmen připevněn přímo na stěnu nebo strop, je třeba vždy použít z důvodů stability rozpěrku typu DS 4.
Max. výška bočnice kabelového nosného systému 60 mm.
-
- Technické údaje
-
Technické údaje
F v kN stena 0,55 kN F v kN strop 0,5 kN Farba pozinkováno Materiál Oceľ Povrch žiarovo zinkované ponorením pre šírku max. 300 mm pre šírku min. 300 Produktová séria Řada TP Rozmer B345mm V zhode s ROHS áno Vhodné na káblový rebrík nie Vhodné na káblový žľab nie Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Zachovanie funkčnosti nie Rozmery

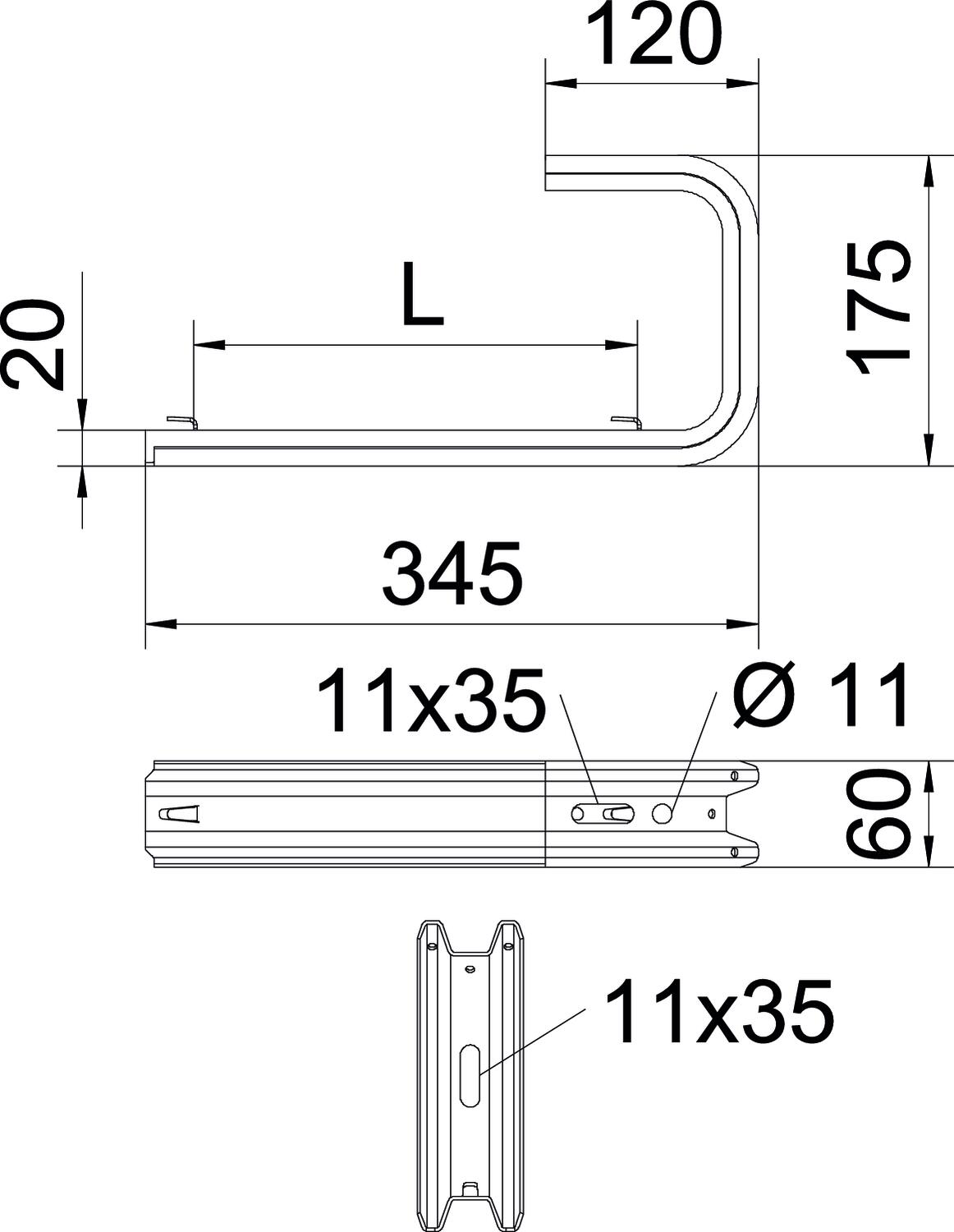

Dĺžka 175 mm Rozmer B 345 mm Rozmer L 250 mm Šírka 345 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,7545 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,7545 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram stropního držáku TPDG
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
