Nástěnný a stropní držák TP FS
Výr. č. 6363806 | EAN 4012196198610
- Popis produktu
-

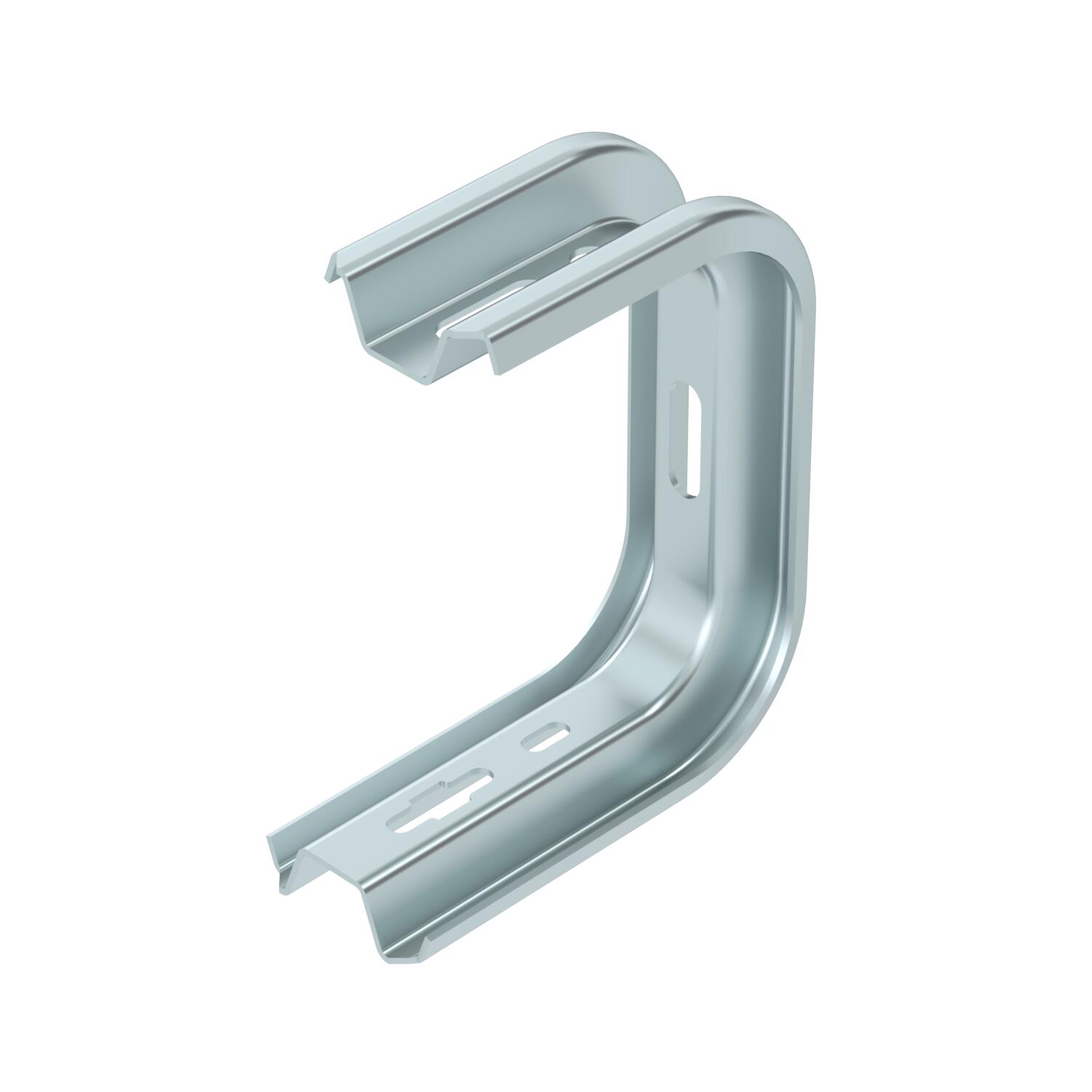

Popis produktuNástěnný a stropní držák TP pro univerzální připevnění do stavebního objektu.
Důležité upozornění! Je-li třmen připevněn přímo na stěnu nebo na strop, je třeba z důvodů stability vsadit vždy rozpěrku typu DS 4.
-
- Technické údaje
-
Technické údaje
F v kN stena 1,4 kN F v kN strop 1,3 kN Farba pozinkováno Materiál Oceľ Povrch pásovo zinkované pre šírku max. 100 mm pre šírku min. 100 prestaviteľný nie Produktová séria Řada TP Rozmer B145mm V zhode s ROHS áno Vhodné na káblový rebrík áno Vhodné na káblový žľab áno Vhodné na mrežový žľab áno Vyhotovenie Závesný strmeň (C strmeň) Zachovanie funkčnosti nie Rozmery

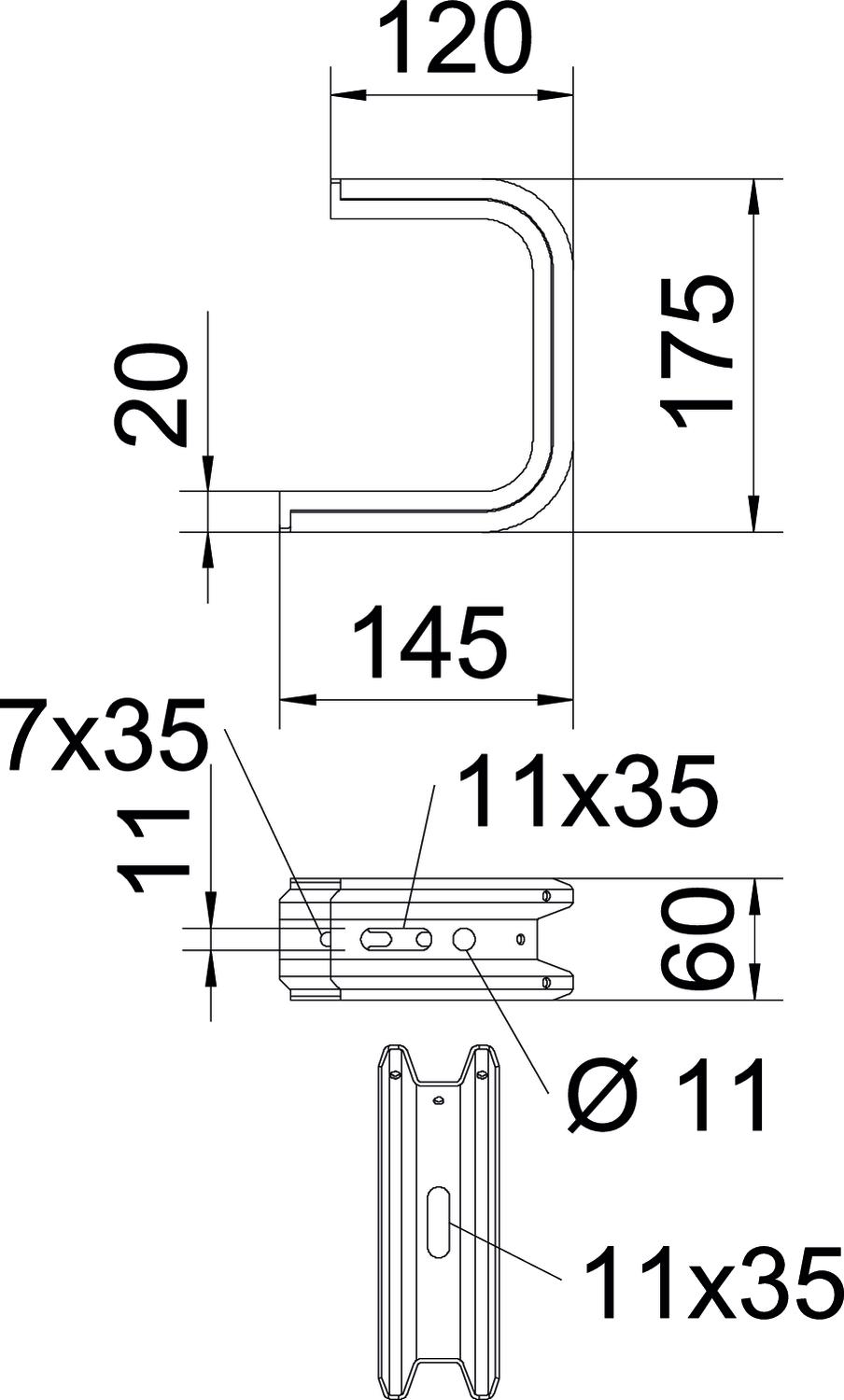

Dĺžka 145 mm Rozmer B 145 mm Rozmer H 175 mm Šírka 145 mm Výška 60 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,2184 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,2184 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Záťažový diagram stropného ramena TPD
-
Prehyb špičky konzoly pri prípustnom zaťažení konzoly
-
Prípustné zaťaženie konzoly v kN/m bez zaťaženia pracovnou silou
-
Krivka zaťaženia s dĺžkami konzol v mm
-
- Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov TPD 145 FS / 6363806 , 0.28MB , pdfEÚ Vyhlásenie o zhode TPD 145 FS / 6363806 , 0.12MB , pdfREACH Vyhlásenie o zhode TPD 145 FS / 6363806 , 0.12MB , pdfRoHS Vyhlásenie o zhode TPD 145 FS / 6363806 , 0.12MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdfNávod na montáž Návod na montáž Systémy výložníkov TP , 0.04MB , pdf
