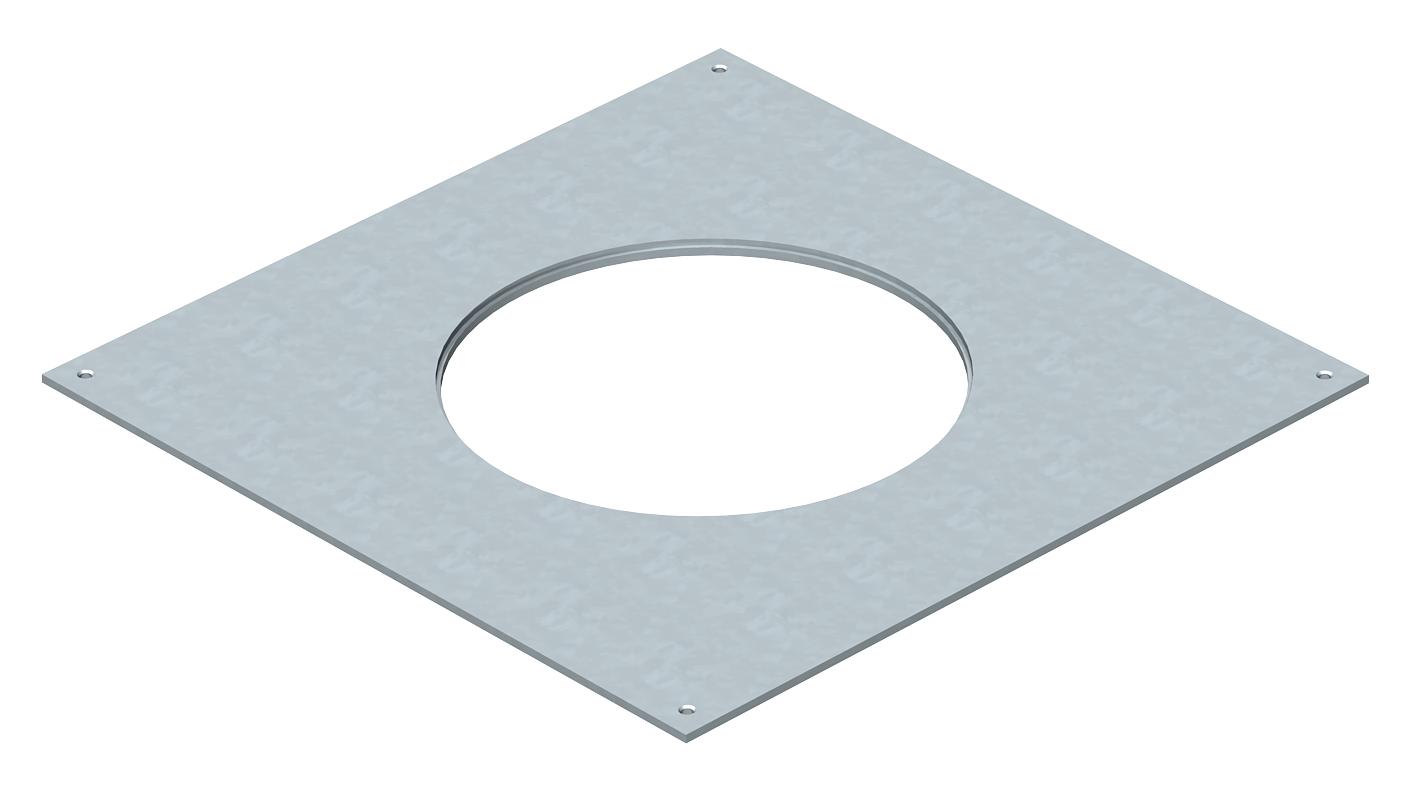

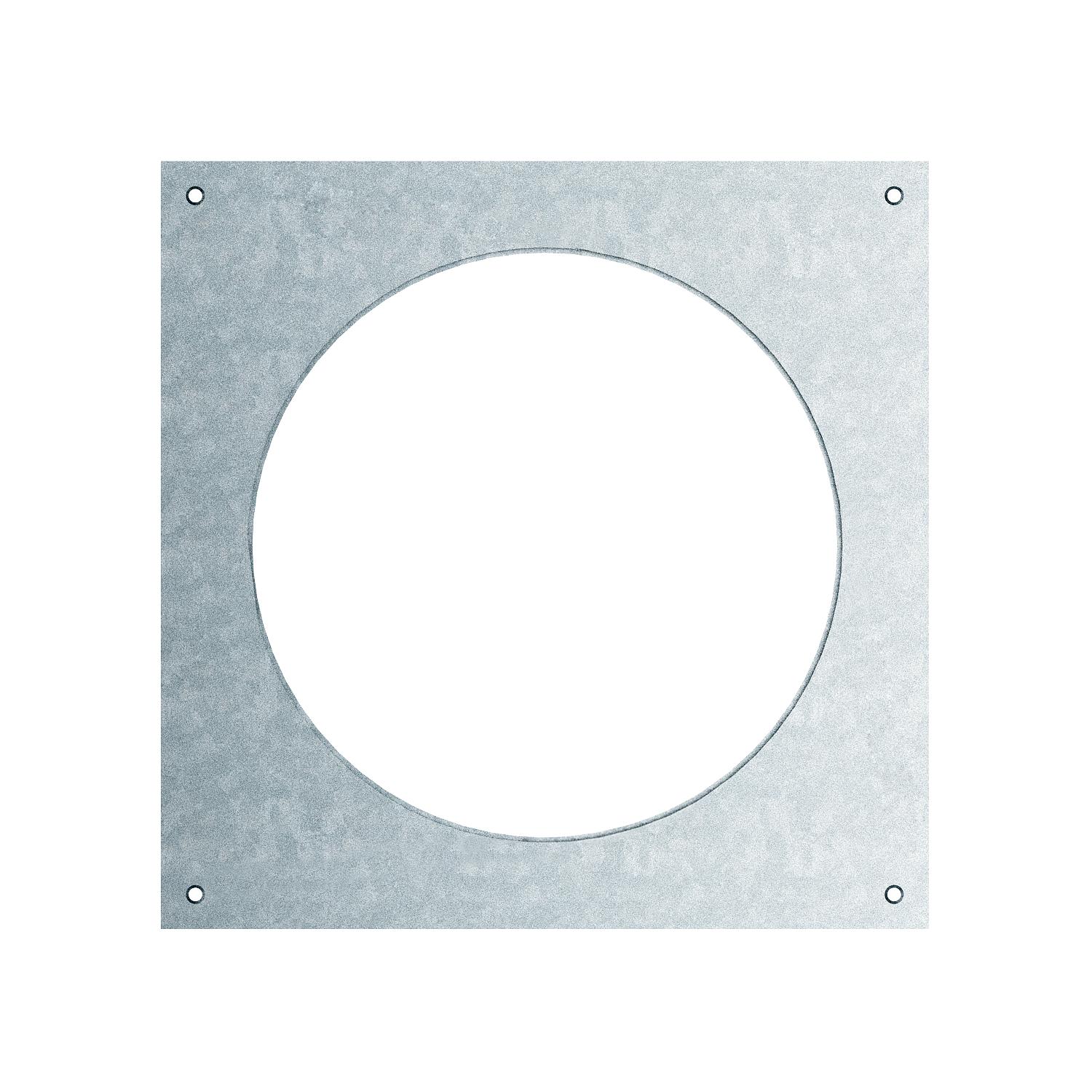

Montážní víko 250 pro vestavné jednotky jmenovité velikosti R4
Výr. č. 7400471 | EAN 4012195431282
- Popis produktu
-
Popis produktuMontážní víko pro podlahové protahovací a odbočné krabice typu UZD250-3/4 k vestavbě vestavné jednotky jmenovité velikosti R4. Montážní otvor 3 mm prohloubený k dodatečnému zaslepení plným víkem.
-
- Technické údaje
-

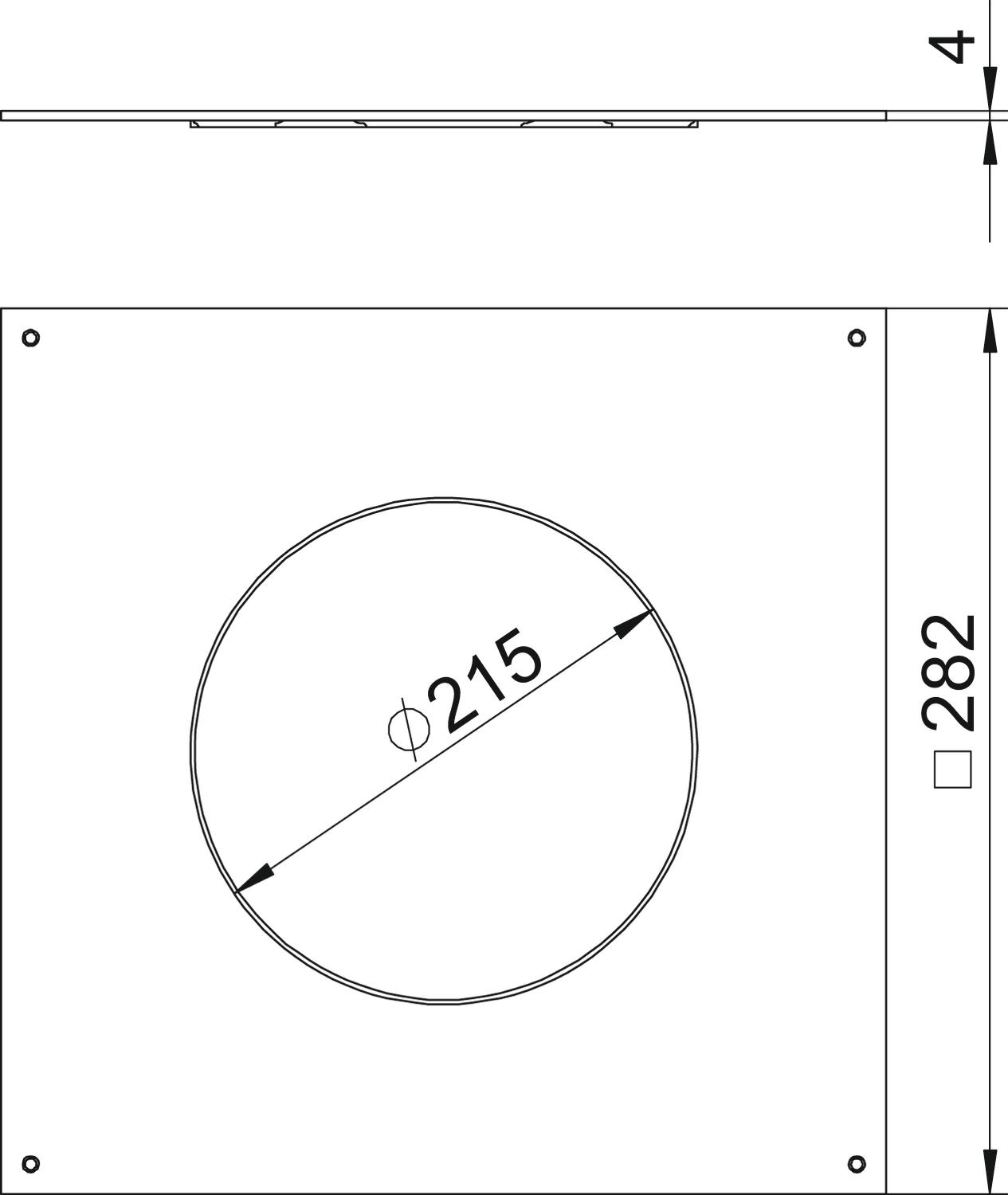

Rozmery
Dĺžka 282 mm Hrúbka materiálu 4 mm Inštalačný otvor pre podlahovú nádrž nie Kryt montážneho otvoru áno Materiál Oceľ Menovitá veľkosť 250 mm Menovitá veľkosť pre prístrojové jednotky R4 Montážny otvor oblá Možnosť osadenia tesnenia nie Povrch pásovo zinkované Rozmer 282x282x4 Rozmer A 282 mm Rozmer d Ø 215 mm Šírka 282 mm Šírka kanálu max. 250 mm Šírka kanálu min. 190 mm Údržba dna suchá Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vyhotovenie s veľkou nosnosťou nie - Všetky typy
- Na stiahnutie
-
List technických údajov DUG 250-3 R4 / 7400471 , 0.19MB , pdfEÚ Vyhlásenie o zhode DUG 250-3 R4 / 7400471 , 0.13MB , pdfREACH Vyhlásenie o zhode DUG 250-3 R4 / 7400471 , 0.12MB , pdfRoHS Vyhlásenie o zhode DUG 250-3 R4 / 7400471 , 0.13MB , pdfNávod na montáž Kanálový systém do mazaniny EÜK , 19.88MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
