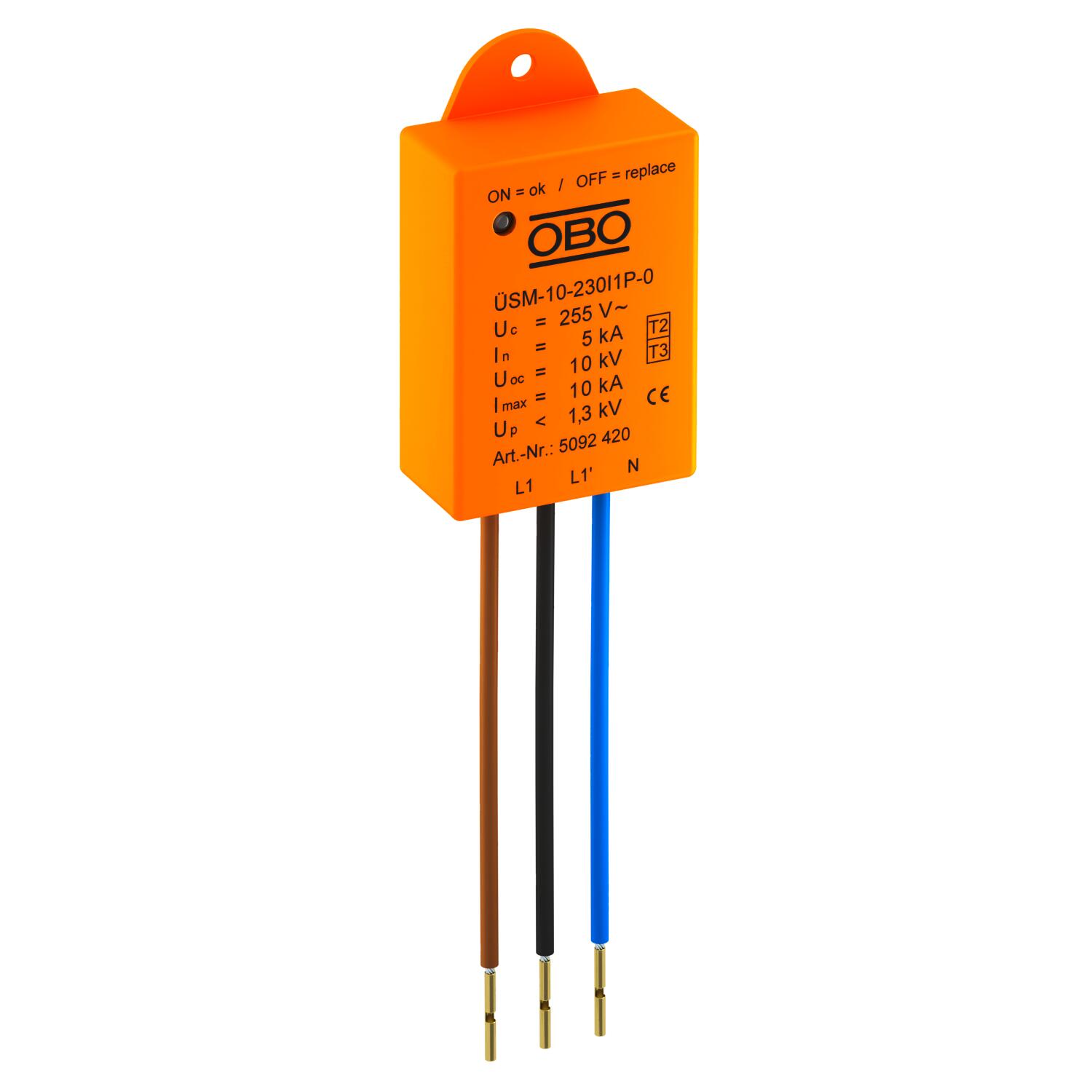

Modul přepěťové ochrany ÜSM-10-230l1P-0 1 | 255 | IP20

Modul přepěťové ochrany ÜSM-10-230l1P-0

Výr. č. 5092420 | EAN 4012196426713

Výr. č. / Typ	5092420 / ÜSM-10-230I1P-0

Provedení pólů	1

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Modul ochrany proti přepětí typu 2 + 3 podle EN 61643-11 pro sítě 230/400 V.

Určen k ochraně elektronických přístrojů, například řídicích modulů LED osvětlení.

• S indikací funkčnosti a odpojováním okruhu zátěžového proudu při výpadku SPD
• Malé montážní rozměry pro montáž do připojovací skříně stožáru, resp. před řídicí modul

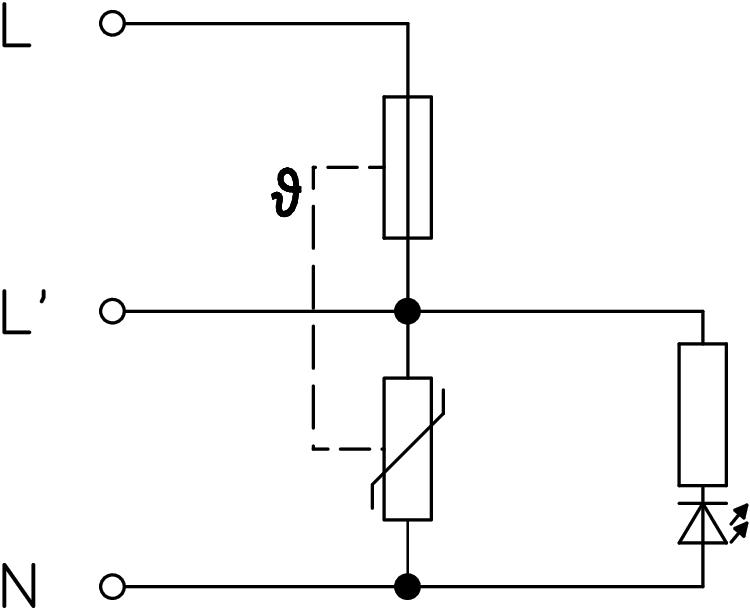

• Ochranné zapojení se svodovou schopností max. 10 kA
• Omezení přepětí pod 1 300 V (ochranná úroveň)
• Pro svítidla s ochrannou izolací (SK II) bez přípojky PE

Použití: V kabelových přechodových skříních, odbočných krabicích, kabelových kanálech i podlahových systémech
K ochraně elektronických přístrojů, např. LED svítidel, proti přepětí

Technické údaje

Technické údaje

Čas odozvy	<25 ns
Dĺžka prípojného kábla	0,09 m
LPZ	1→2
Max. nadprúdová ochrana na strane siete	16
Maximálne predistenie	16 A
Maximálny nárazový prúd zvodu (8/20 μs)	10 kA
Maximálny rázový zvodový prúd (8/20 μs) [L-N]	10 kA
Maximálny rázový zvodový prúd (8/20 μs) [N-PE]	10 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	5 kA
Menovitý nárazový prúd zvodu (8/20 µs)	5 kA
Menovitý rázový prúd zvodu (8/20 µs) [N-PE]	5 kA
Najvyššie trvalé napätie (L-N)	255 V
Najvyššie trvalé napätie (N-PE)	255 V
Najvyššie trvalé napätie AC	255 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	16 A

Ochranná úroveň [L-N]	≤1300
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	1
Rozmer	230V
Signalizácie na prístroji	optická
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	áno
SPD podľa IEC 61643-1	trieda I+II
SPD podľa STN EN 61643-11	Typ 2+3
Spôsob montáže	Ostatné
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Vyhotovenie	1 pólový bez PE pro SK II

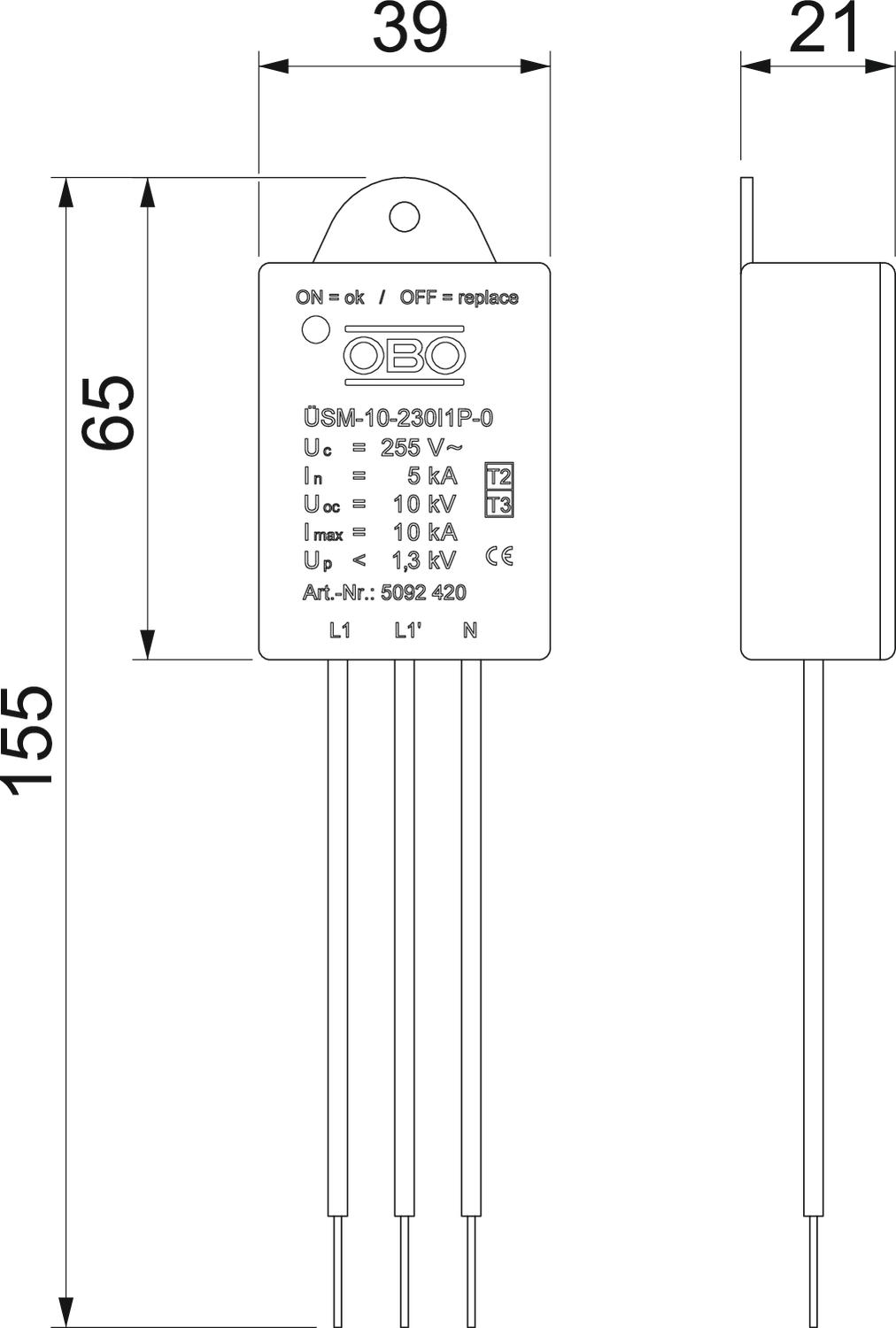

Rozmery

Dĺžka	155 mm
Šírka	40 mm

Výška	21 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,0443 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,0443 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
