Minirozváděč, 9× jednotka dělení, se svorkovnicí, polystyren 241 | 191 | 126 | Zásuv.

Minirozváděč, 9× jednotka dělení, se svorkovnicí, polystyren

Výr. č. 2008808 | EAN 4012196465682

Výr. č. / Typ	2008808 / SDB 09 PS

Dĺžka	241 mm

Šírka	191 mm

Výška	126 mm

Svorky	Zásuv.

Popis produktu

Popis produktu

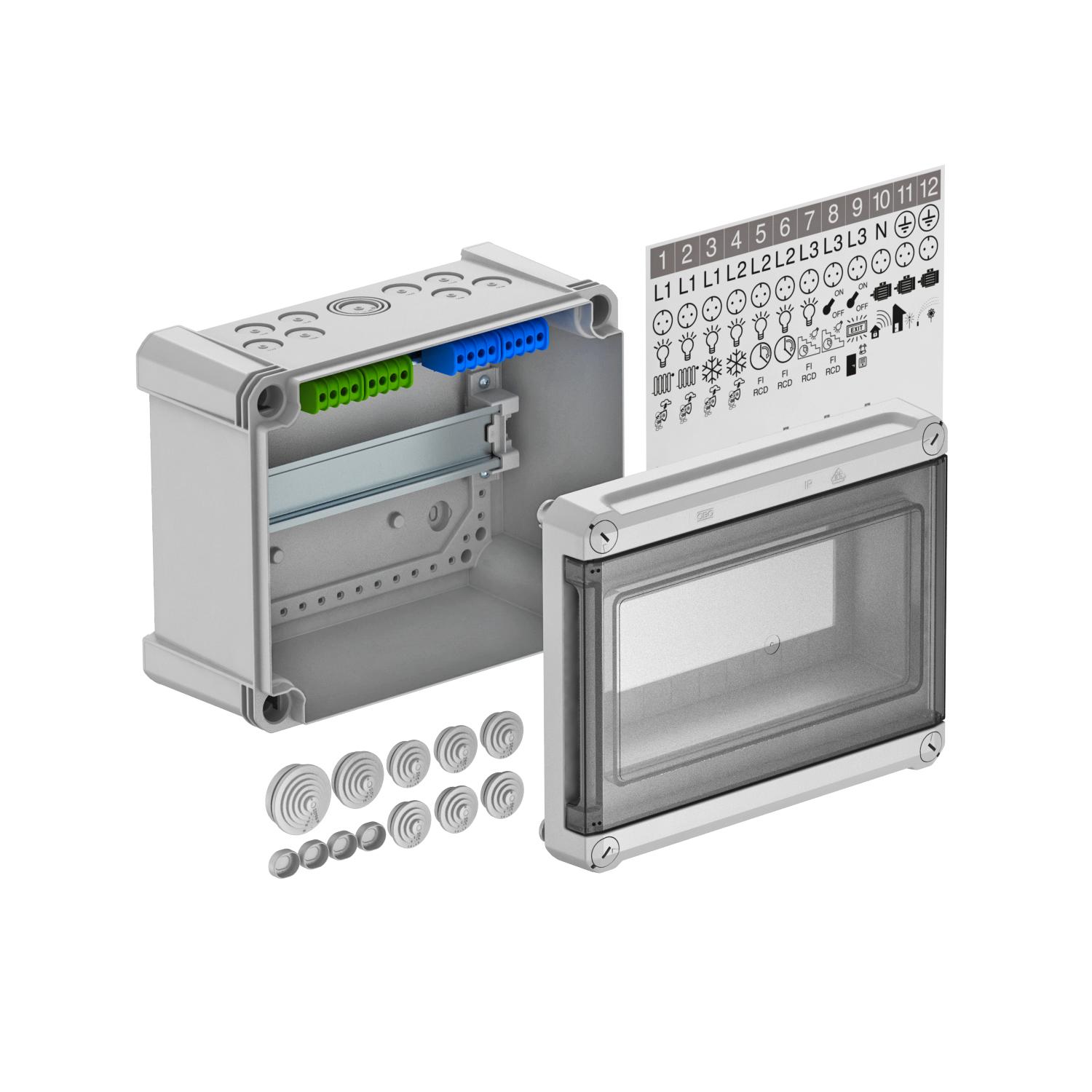

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru a v chráněném venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a stupeň ochrany IK06. Transparentní víko k přišroubování, s výřezem.

- Plně izolované pro maximálně 9 dílčích jednotek
- Sada svorkovnic sestávající z: 2 svorek PE/N každá se 4 šroubovými svorkami 16 mm², mini lišty, montážního návodu a upevňovací sady
- Identifikační štítky pro připojené spotřebiče
- 6 elastických vstupů pro kabely a vodiče Ø 20 mm pro kabely o průměru 0-17 mm
- 1 elastický vstup pro kabely a vodiče Ø 25 mm pro kabely o průměru 0-22 mm
- 1 elastický vstup pro kabely a vodiče Ø 32 mm pro průměr kabelu 0-28 mm
- 8 vylamovacích otvorů Ø 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25/32 mm nahoře a dole
- 4 šroubovací krytky
Vhodný pro montáž do interiéru a chráněných venkovních prostor;

Příslušenství:

· Sada svorkovnic sestávající z: dvou svorek PE/N, každá 4× 16mm² šroubovacích svorek, přístrojové minilišty, návodu k montáži a upevňovací sady

· Samolepicí piktogramy k označení a popisu připojených spotřebičů;

· Šest elastických otvorů pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm

· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm

· Jeden elastický otvor pro kabely a vedení Ø 32 mm pro kabely o průměru 0–28 mm
Jmenovitý proud 63 A
Ztrátový výkon při 40 K 20,7 W

Minirozváděč na omítku, ochranná izolace pro max. 9 dílčích jednotek, na horní a dolní straně je po 9 vylamovacích otvorech (8× Ø 20 a 1× Ø 20/25/32) vč. předem namontované 35mm nosné profilové lišty. Čtyři dodávané šroubovací krytky zamezují nechtěnému „zavlečení napětí“.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	3,9546 kg CO2e / 1 Kus
Dĺžka	241 mm
Druh krytu	Veko
Farba	svetlosivá; RAL 7035
Lišta DIN	áno
Materiál	Polystyrén
Menovité napätie	400 V
Menovitý prúd	63 A
Možnosť nadstavby	áno
Počet radov	1
Priehľadné veko	áno

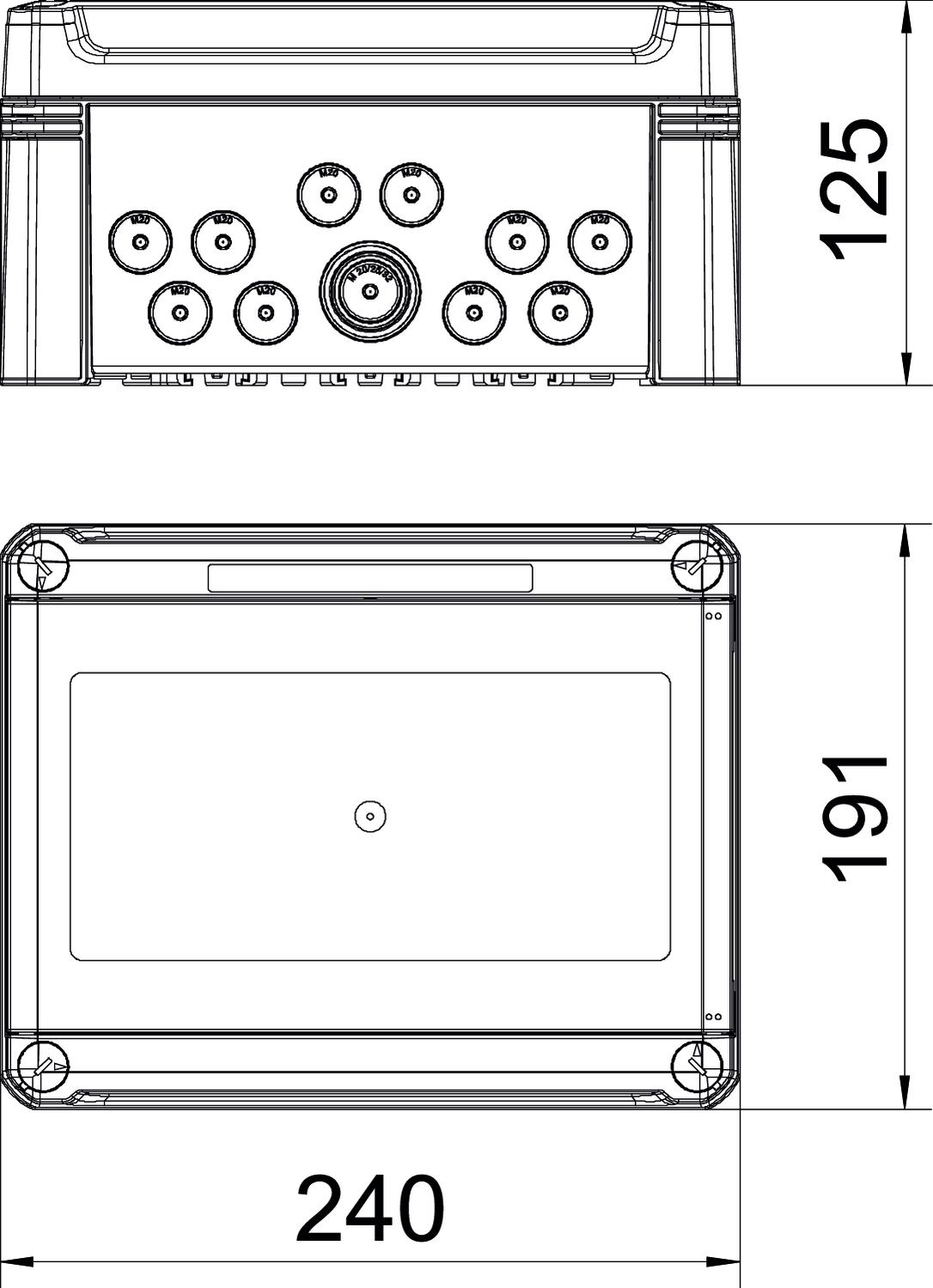

Rozmer	240x191x125

S montážnou doskou	nie
Šírka	191 mm
Šírka v moduloch	9
So zámkom	nie
Spôsob montáže inštalačný minirozvádzač	Konštrukcia
Stupeň krytia	IP66
Stupeň krytia kód IK	IK07
Svorky	Zásuv.
Vyhotovenie EMK	nie
Vyhotovenie veko minirozvádzača	s výrezom
Výška	126 mm
