Minirozváděč, 5× jednotka dělení, se svorkovnicí, polystyren 191 | 151 | 126 | Zásuv.

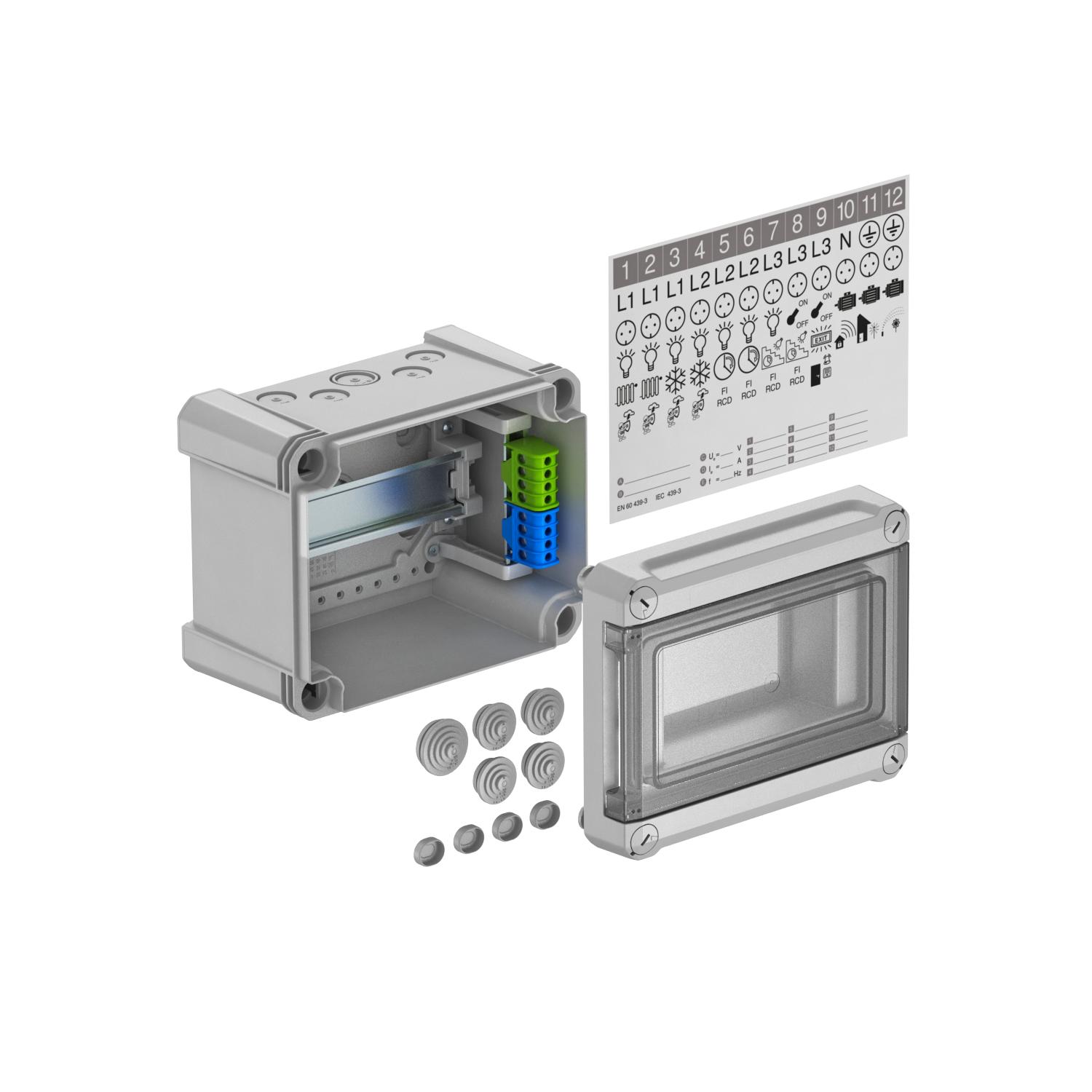

Minirozváděč, 5× jednotka dělení, se svorkovnicí, polystyren

Výr. č. 2008804 | EAN 4012196465675

Výr. č. / Typ	2008804 / SDB 05 PS

Dĺžka	191 mm

Šírka	151 mm

Výška	126 mm

Svorky	Zásuv.

Popis produktu

Popis produktu

Minirozváděč se svorkovnicí pro montáž na omítku, pro podružný rozvod elektrického proudu v interiéru a v chráněném venkovním prostoru, podle IEC 439-3. S předem namontovanou 35mm přístrojovou lištou. Stupeň krytí IP66 a stupeň ochrany IK06. Transparentní víko k přišroubování, s výřezem.

- Plně izolované pro maximálně 5 dílčích jednotek
- Sada svorkovnic se skládá z: jedné PE/N svorky každá se 4x 16 mm² šroubovacími svorkovnicemi, mini profilovou lištou, montážním návodem a upevňovací sadou
- Identifikační štítky pro připojené spotřebiče
- 4 elastické vstupy pro kabely a vodiče Ø 20 mm pro kabely o průměru 0-17 mm
- 1 elastický vstup pro kabely a vodiče Ø 25 mm pro kabely o průměru 0-22 mm
- 4 vylamovací otvory Ø 20 mm nahoře a dole
- 1 kombinovaný vylamovací otvor Ø 20/25 mm nahoře a dole
- 4 šroubovací krytky
Vhodný pro montáž do interiéru a chráněných venkovních prostor;

Příslušenství:

· Sada svorkovnic sestávající z: jedné svorky PE/N, 4× 16mm² šroubovacích svorek, přístrojové minilišty, návodu k montáži a upevňovací sady

· Samolepicí piktogramy k označení a popisu připojených spotřebičů;

· Čtyři elastické otvory pro kabely a vedení Ø 20 mm pro kabely o průměru 0–17 mm

· Jeden elastický otvor pro kabely a vedení Ø 25 mm pro kabely o průměru 0–22 mm
Jmenovitý proud 40 A
Ztrátový výkon při 40 K 19 W

Minirozváděč na omítku, ochranná izolace pro max. 5 dílčích jednotek, na horní a dolní straně je po 5 vylamovacích otvorech (4× Ø 20 a 1× Ø 20/25) vč. předem namontované 35mm nosné profilové lišty. Čtyři dodávané šroubovací krytky zamezují nechtěnému „zavlečení napětí“.

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolísky po bránu	2,8487 kg CO2e / 1 Kus
Dĺžka	191 mm
Druh krytu	Veko
Farba	svetlosivá; RAL 7035
Lišta DIN	áno
Materiál	Polystyrén
Menovité napätie	400 V
Menovitý prúd	40 A
Možnosť nadstavby	áno
Počet radov	1
Priehľadné veko	áno
Rozmer	190x150x125

S montážnou doskou	nie
Šírka	151 mm
Šírka v moduloch	5
So zámkom	nie
Spôsob montáže inštalačný minirozvádzač	Konštrukcia
Stupeň krytia	IP66
Stupeň krytia kód IK	IK07
Svorky	Zásuv.
Vyhotovenie EMK	nie
Vyhotovenie veko minirozvádzača	s výrezom
Výška	126 mm
