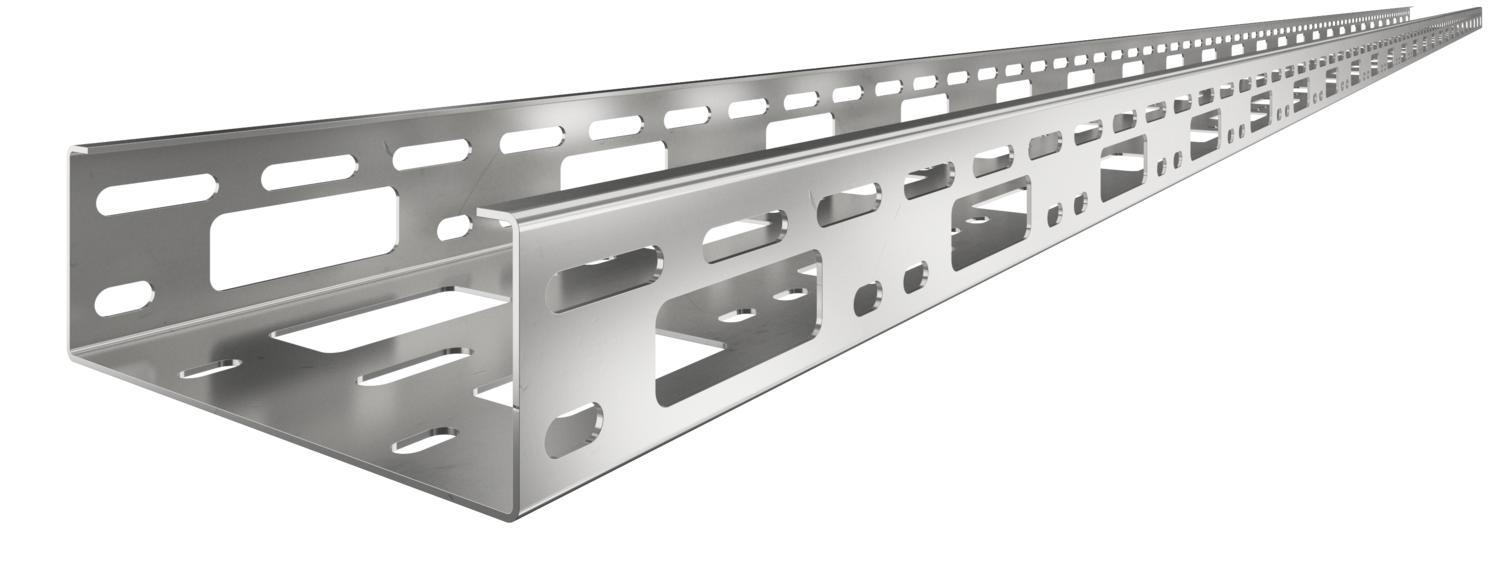

Minikanál AZ 150 A2

Výr. č. / Typ	6075330 / AZK 150 A2

Dĺžka	3000 mm

Šírka	150 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Minikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
Farba	nehrdzavejúca oceľ
Hrúbka plechu	1,5 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	bez spojky

Produktová séria	Řada AZK

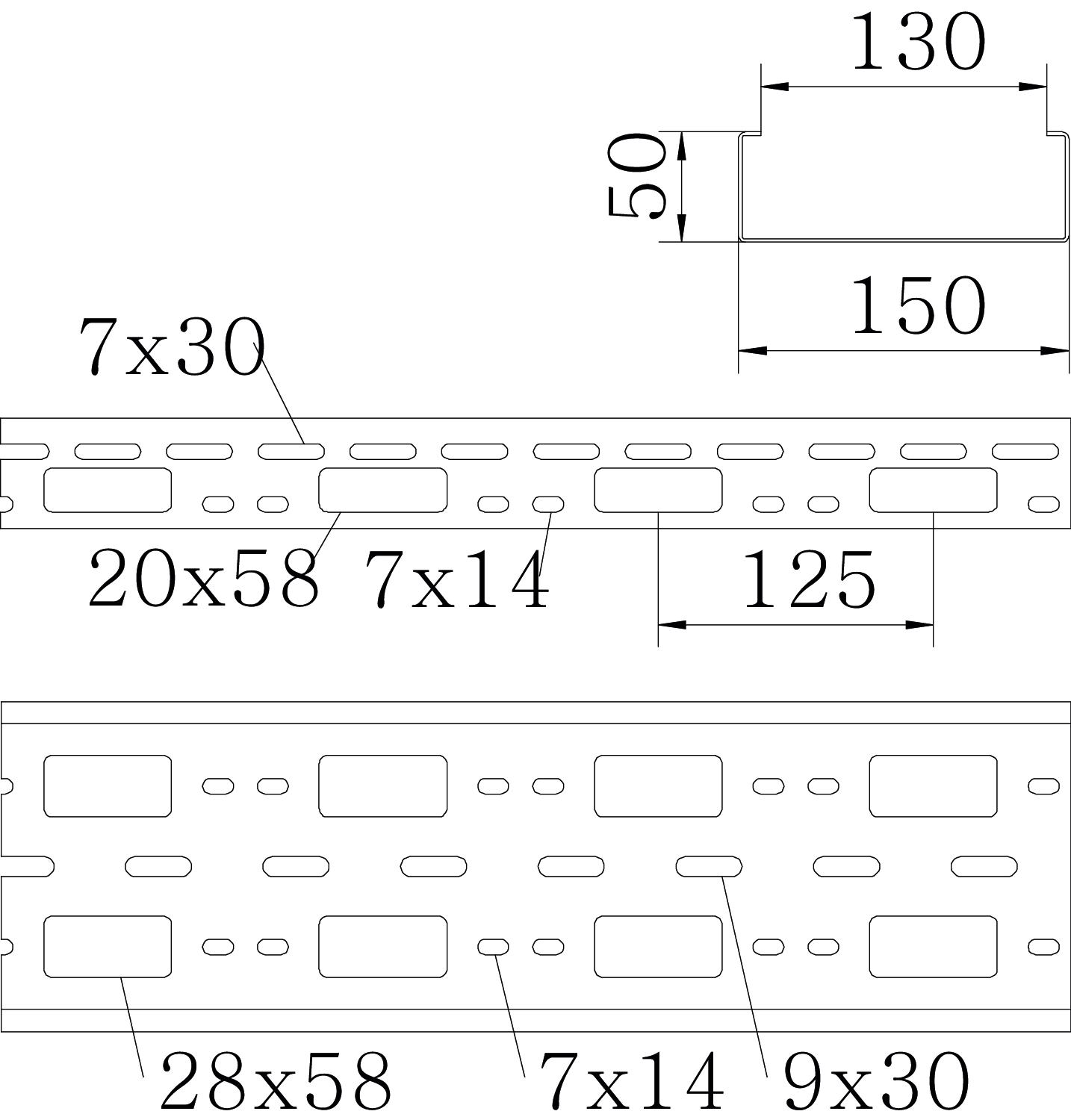

Rozmer	50x150x3000
Rozmer	50x150x1,5
Úžitkový prierez	75 cm²
Úžitkový prierez	7500 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3000 mm
Rozmer B	150 mm

Šírka	150 mm
Výška	50 mm

Vzdialenosť podpier 2,5 m	0,8 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m

CO2 stopa (GWP) od kolísky po bránu	16,9702 kg CO2e / 1 meter
CO₂ Footprint (GWP)	16,9702 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
AZK 150 A2	3000 mm	150 mm	1,5 mm	nie	6075330	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná a úhlová spojka A2	VF AZK A2	6066569	Kus	10 Kus
Káblový ochranný krúžok 915 PE	KSR-915 PE	6066704	Kus	25 Kus
Káblový ochranný krúžok 910 PE	KSR-910 PE	6066712	Kus	25 Kus
Víko s otočnou západkou, A2	AZDMD 150 A2	6080870	m	3 m
