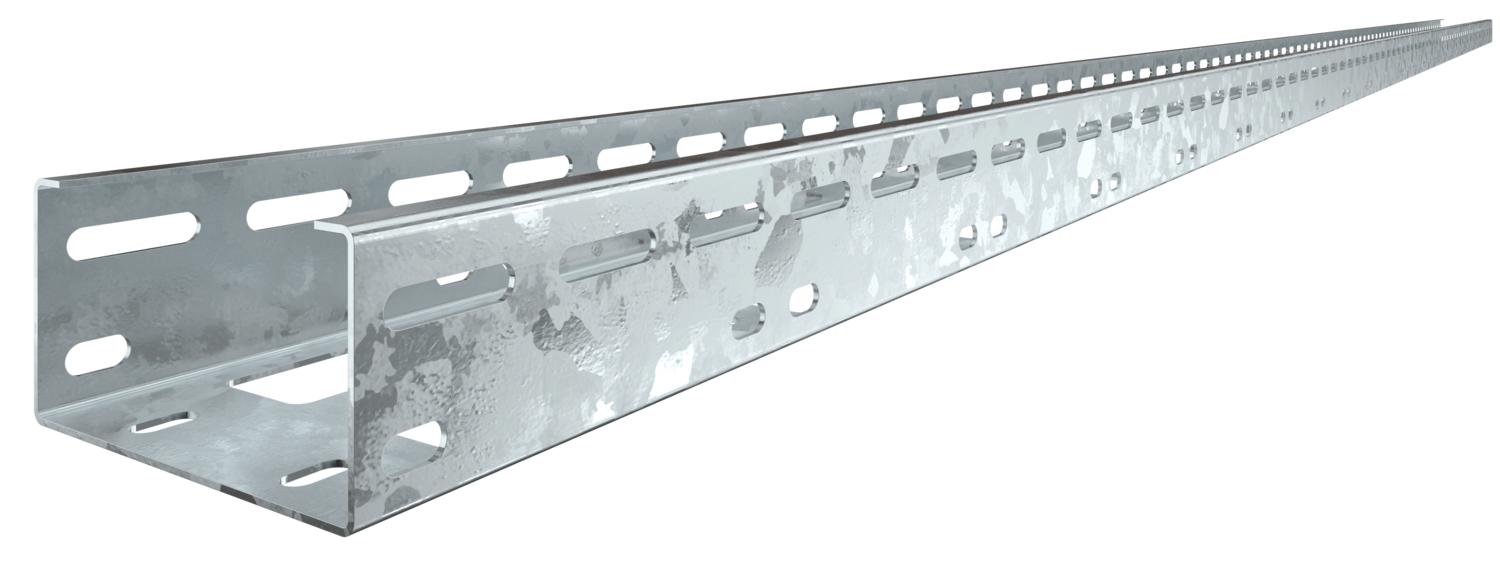

Minikanál AZ 100 FT, bez bočních okének

Výr. č. / Typ	6076246 / AZK A 100 FT

Dĺžka	3000 mm

Šírka	100 mm

Hrúbka plechu	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Minikanál AZ s výškou bočnice 50 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Bočné dierovanaie	áno
Farba	pozinkováno
Hrúbka plechu	1,5 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením

Prevedenie spojky	bez spojky
Produktová séria	Řada AZK

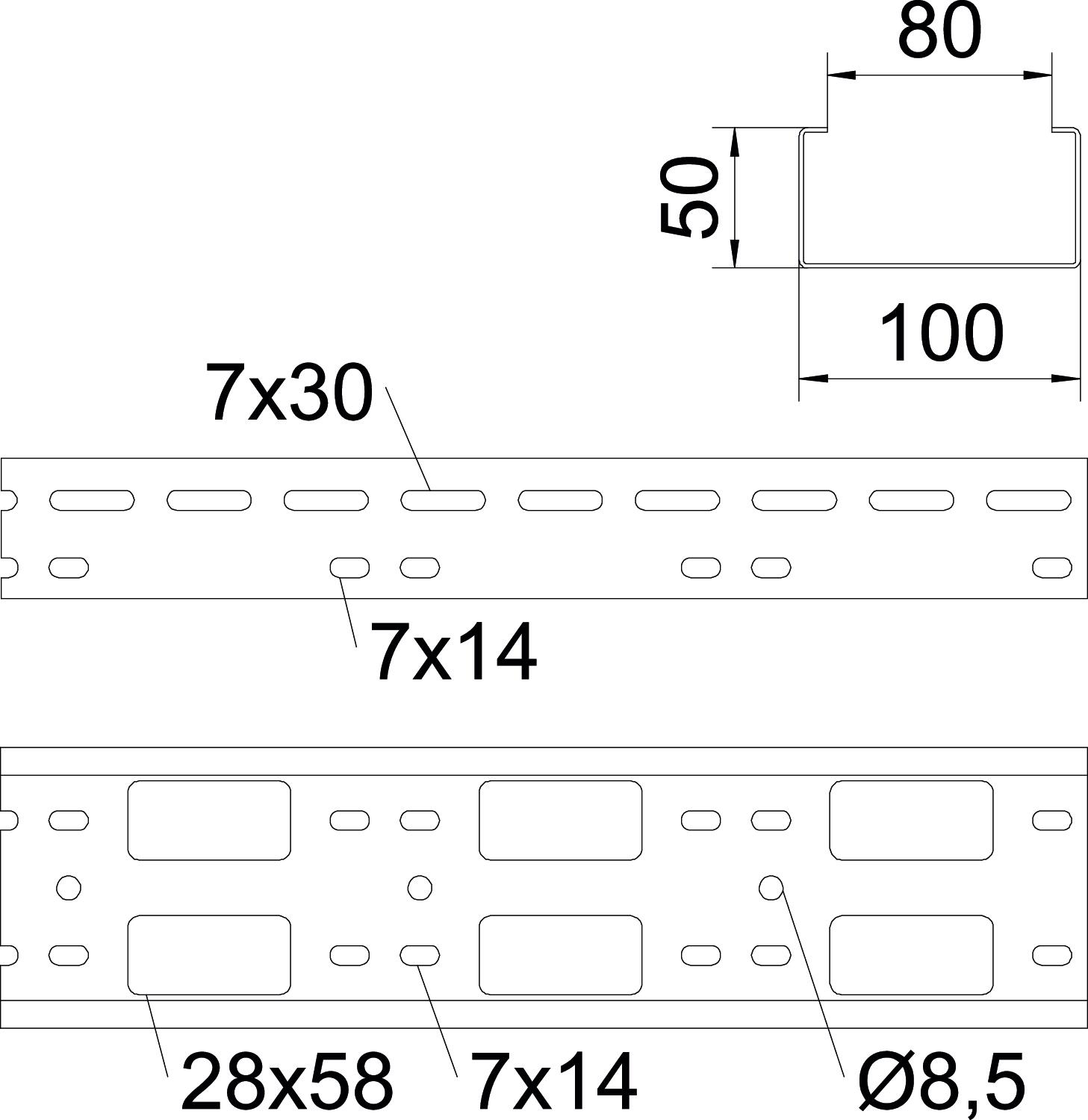

Rozmer	50x100x3000
Úžitkový prierez	50 cm²
Úžitkový prierez	5000 mm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Dĺžka	3000 mm
Šírka	100 mm

Výška	50 mm

Vzdialenosť podpier 2,5 m	0,8 kN/m
Vzdialenosť podpier 3,0 m	0,25 kN/m

CO2 stopa (GWP) od kolísky po bránu	5,2765 kg CO2e / 1 meter
CO₂ Footprint (GWP)	5,2765 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka plechu	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
AZK A 100 FT	3000 mm	100 mm	1,5 mm	nie	6076246	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná a úhlová spojka 50 FT	VF AZK FT	6066550	Kus	25 Kus
Káblový ochranný krúžok 915 PE	KSR-915 PE	6066704	Kus	25 Kus
Káblový ochranný krúžok 910 PE	KSR-910 PE	6066712	Kus	25 Kus
Víko s otočnou západkou, DD	AZDMD 100 DD	6080235	m	3 m
