Mřížový žlab GR-Magic® 55 s 2 přepážkami 3000 | 300 | 55 | 4,8 | 129 | nie

Mřížový žlab GR-Magic® 55 s 2 přepážkami

Výr. č. 6006396 | EAN 4012195438656

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

Mřížový žlab s tvarovanou integrovanou spojkou a 2 přivařenými přepážkami s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.

Technické údaje

Technické údaje

Bezskrutková spojka	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	dva
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	galvanicky zinkované
Prevedenie spojky	integrovaná spojka

Priemer drôtu	4,8 mm
Rozmer	55x300x3000
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	129 cm²
Úžitkový prierez	12900 mm²
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

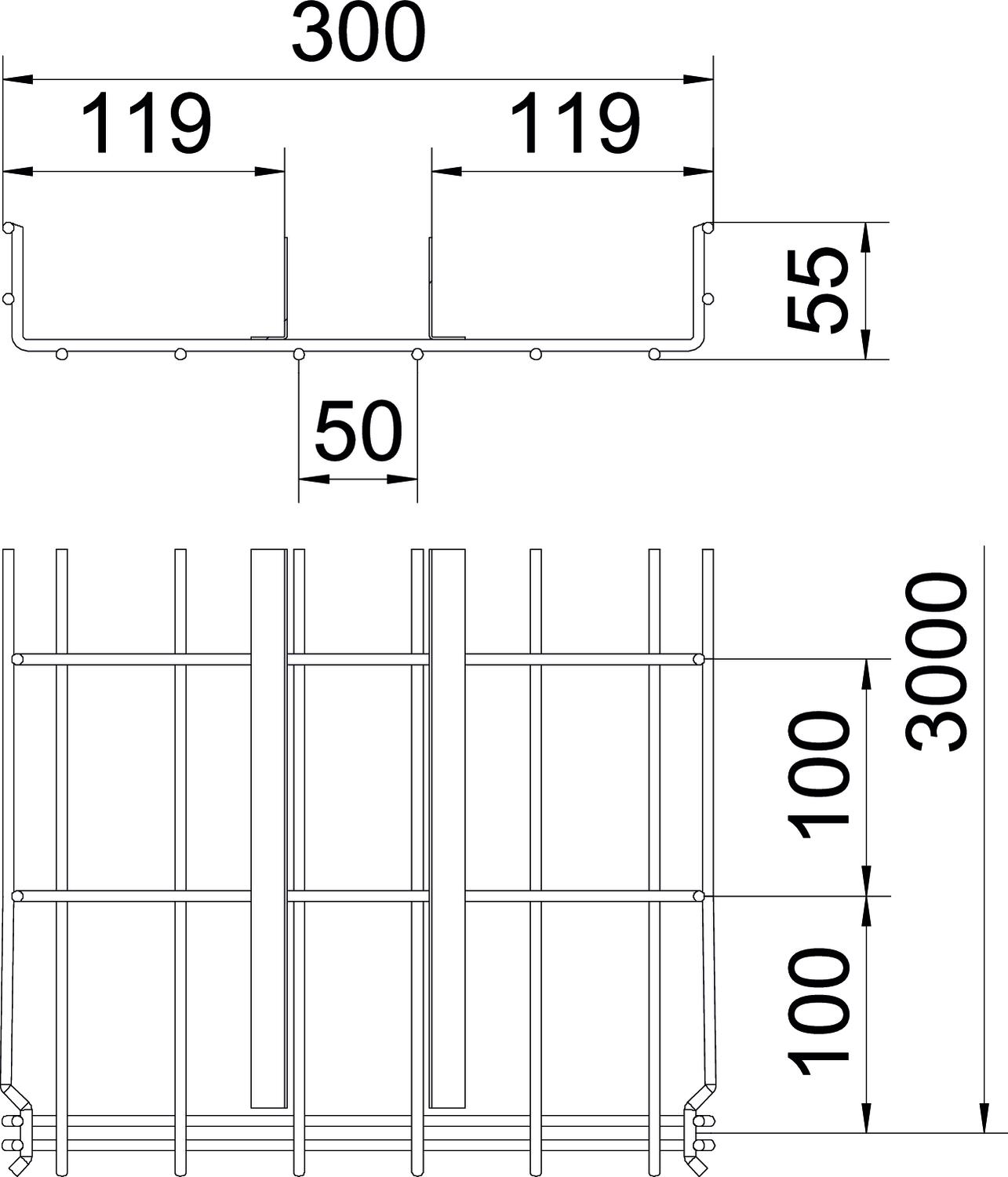

Rozmery

Dĺžka	3000 mm
Rozmer A	119 mm
Rozmer B	300 mm
Rozmer l1	119 mm
Rozmer l2 (mm)	119 mm

Šírka	11,81 in
Šírka	300 mm
Výška	2,17 in
Výška	55 mm

Zaťaženie

Vzdialenosť podpier 1,0 m	2,3 kN/m
Vzdialenosť podpier 1,5 m	1,4 kN/m

Vzdialenosť podpier 2,0 m	0,6 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	5,2248 kg CO2e / 1 meter
CO₂ Footprint (GWP)	5,2248 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM-2T 55

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM-2T 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	nie	6006395	m	3 m
GRM-2T 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	nie	6006396	m	3 m
GRM-2T 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	nie	6006397	m	3 m
GRM-2T 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6006468	m	3 m
