Mřížový žlab GR-Magic® 55 G 3000 | 600 | 55 | 4,8 | 265 | nie

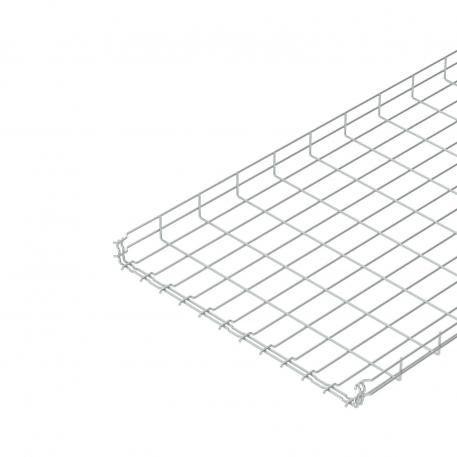

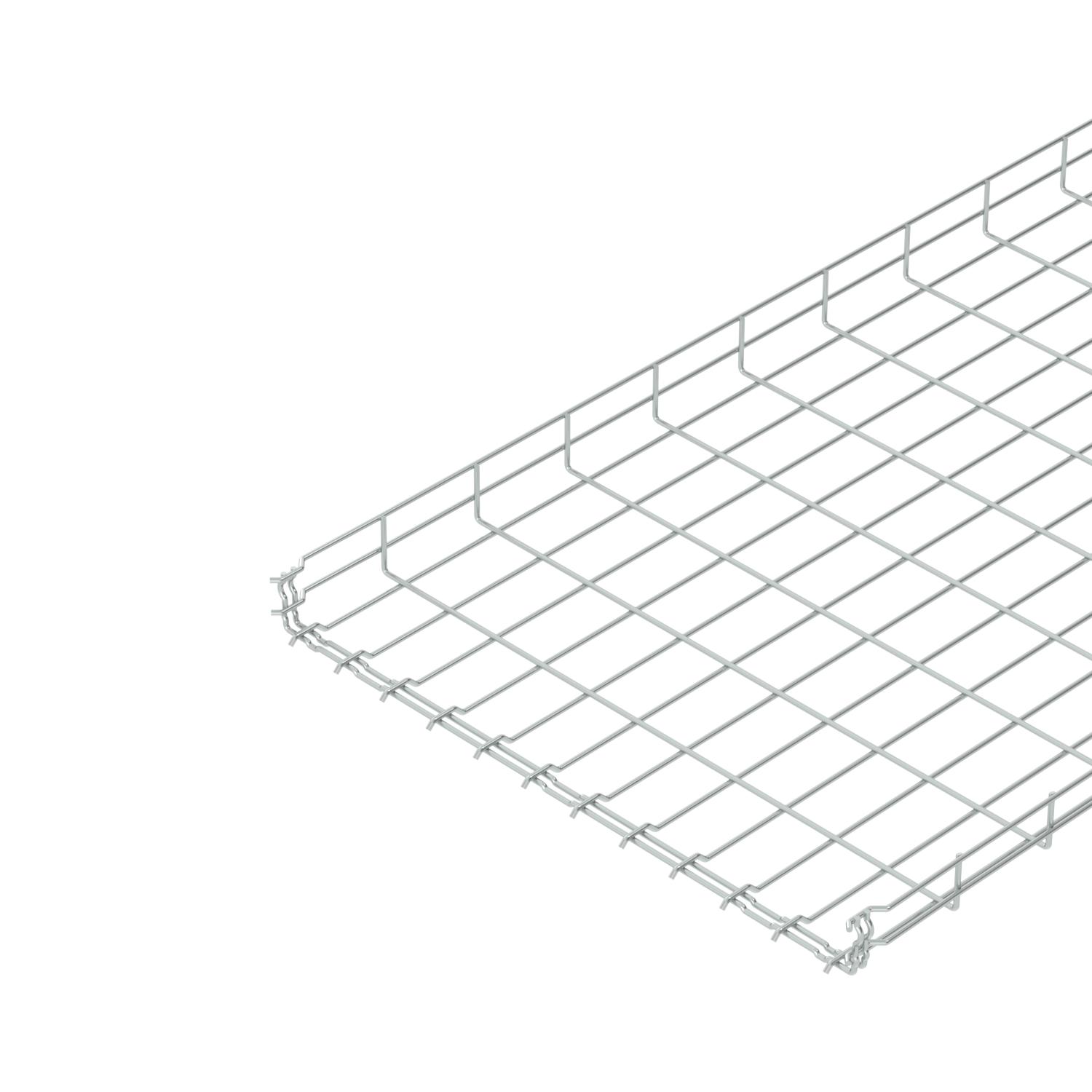

Mřížový žlab GR-Magic® 55 G

Výr. č. 6001454 | EAN 4012196858859

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti

Popis produktu

Popis produktu

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Vyzkoušeno pro zachování funkčnosti podle DIN 4102 část 12 i ČSN 73 0895 (typ: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montážní provedení a parametry podle platného certifikátu).

Vyzkoušeno pro instalaci nad zavěšené požární stropy (typ: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, požární zatížení 30 minut, montážní provedení a parametry podle požárně-technických stanovisek).

Technické údaje

Technické údaje

Bezskrutková spojka	áno
CO2 stopa (GWP) od kolísky po bránu	5,8859 kg CO2e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	galvanicky zinkované
Prevedenie spojky	integrovaná spojka
Priemer drôtu	4,8 mm
Protipožiarna ochrana	Použitie protipožiarnych stropov

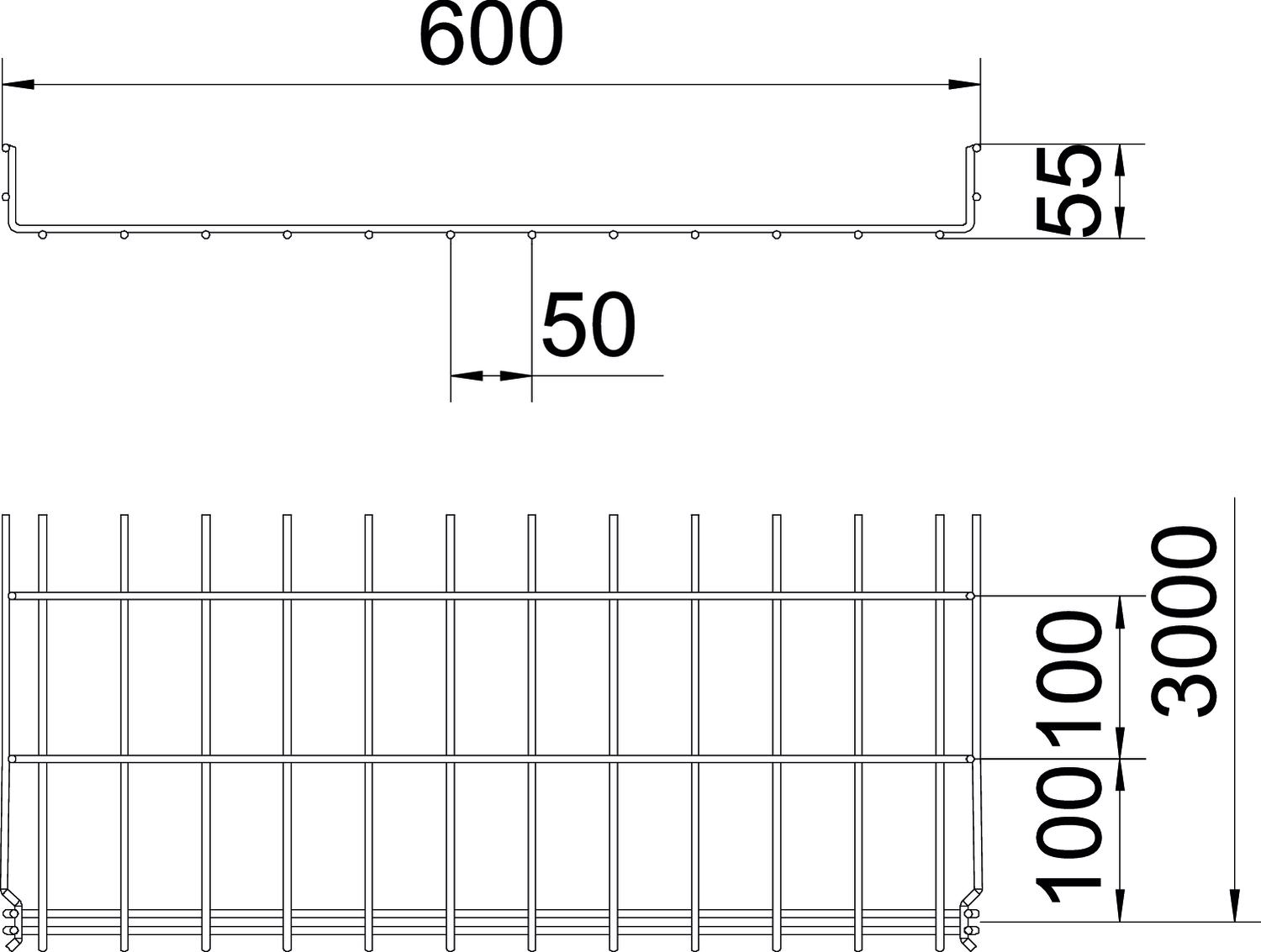

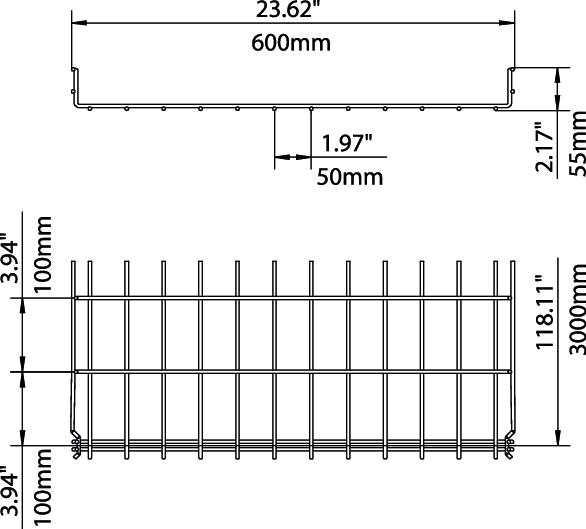

Rozmer	55x600x3000
Rozmer B	600 mm
Rozmer H	58 mm

Šírka	23,62 in
Šírka	600 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	265 cm²
Úžitkový prierez	26500 mm²
Vyhotovenie s veľkým rozpätím	nie
Výška	55 mm
Výška	2,17 in
Vzdialenosť podpier 1,0 m	0,9 kN/m
Vzdialenosť podpier 1,5 m	0,6 kN/m
Vzdialenosť podpier 2,0 m	0,3 kN/m
Vzdialenosť podpier 2,5 m	0,25 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM 55

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	áno	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	áno	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	áno	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	áno	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	áno	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	áno	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	áno	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nie	6001454	m	3 m
