Mřížový žlab GR-Magic® 55 FT 3000 | 500 | 55 | 4,8 | 220 | nie

Mřížový žlab GR-Magic® 55 FT

Výr. č. 6001432 | EAN 4012196815173

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti

Popis produktu

Popis produktu

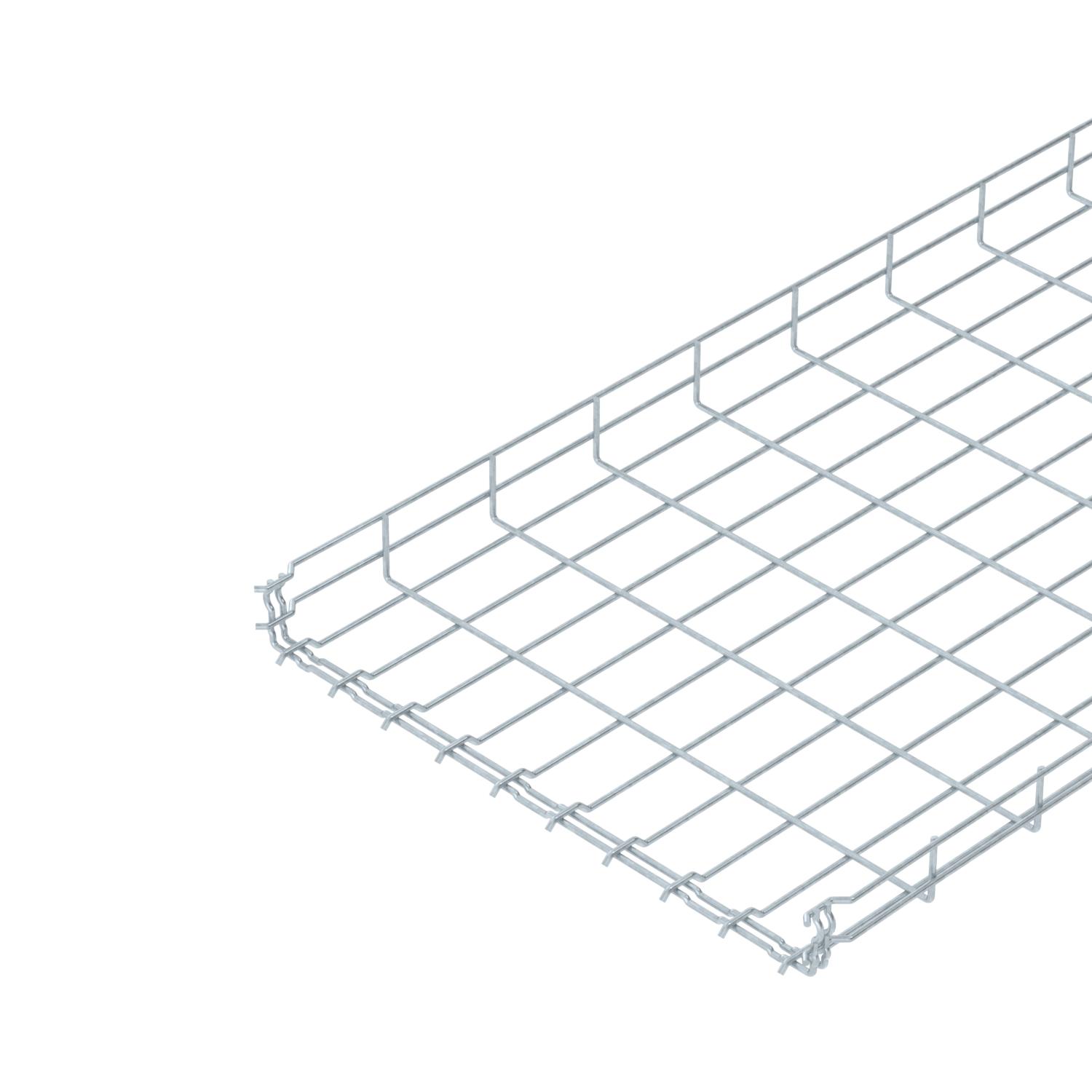

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Přesné údaje o klasifikaci UL najdete v příslušném schválení.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Bezskrutková spojka	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	integrovaná spojka

Priemer drôtu	4,8 mm

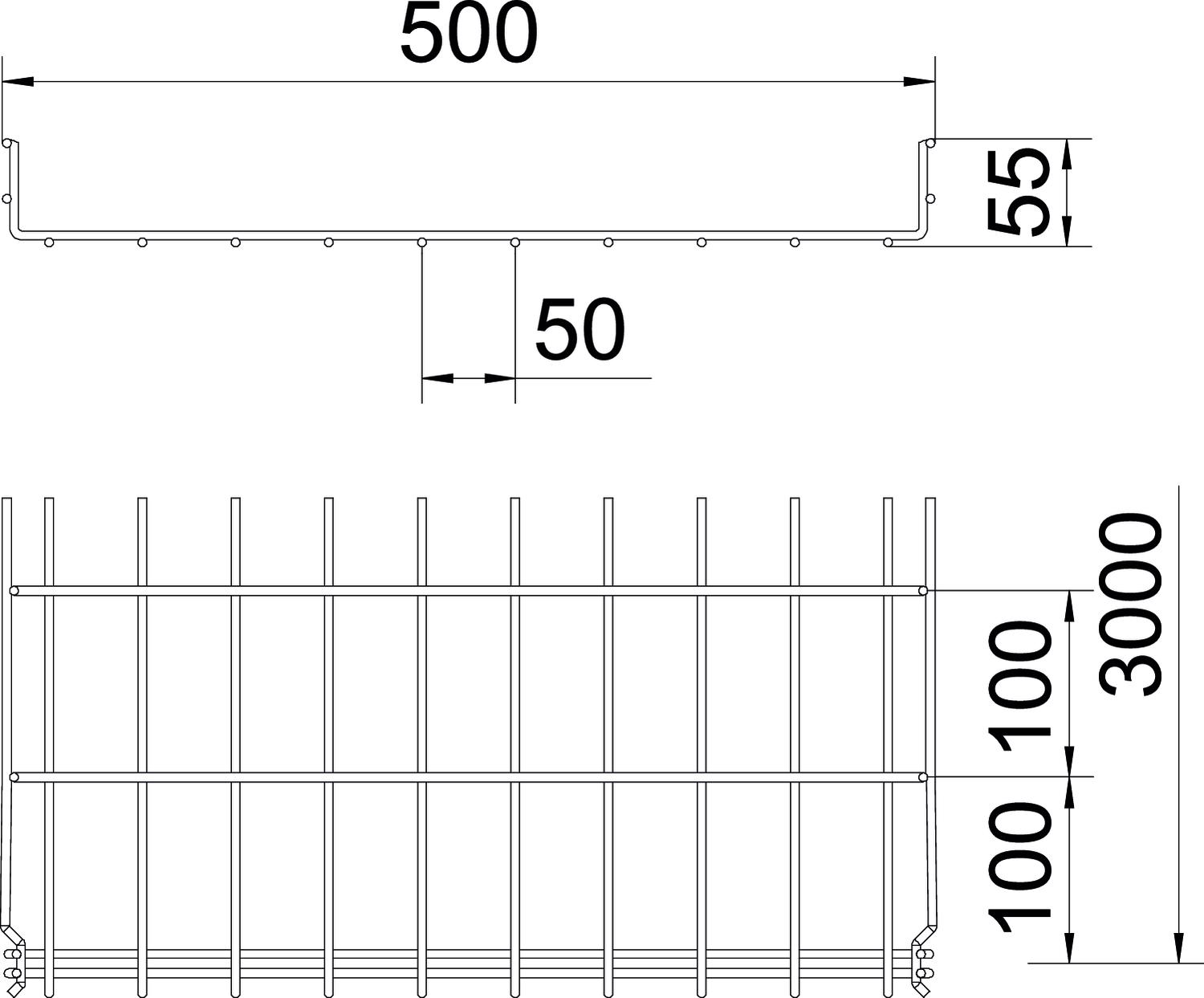

Rozmer	55x500x3000
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	220 cm²
Úžitkový prierez	22000 mm²
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Rozmery

Dĺžka	3000 mm
Rozmer B	500 mm
Rozmer H	58 mm
Šírka	500 mm

Šírka	19,69 in
Výška	2,17 in
Výška	55 mm

Zaťaženie

Vzdialenosť podpier 1,0 m	0,9 kN/m
Vzdialenosť podpier 1,5 m	0,6 kN/m

Vzdialenosť podpier 2,0 m	0,3 kN/m
Vzdialenosť podpier 2,5 m	0,25 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	5,8414 kg CO2e / 1 meter
CO₂ Footprint (GWP)	5,8414 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM 55

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	áno	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	áno	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	áno	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	áno	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	áno	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	áno	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	áno	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nie	6001436	m	3 m
