Mřížový žlab GR-Magic® 55 A4 3000 | 400 | 55 | 4,8 | 175 | áno

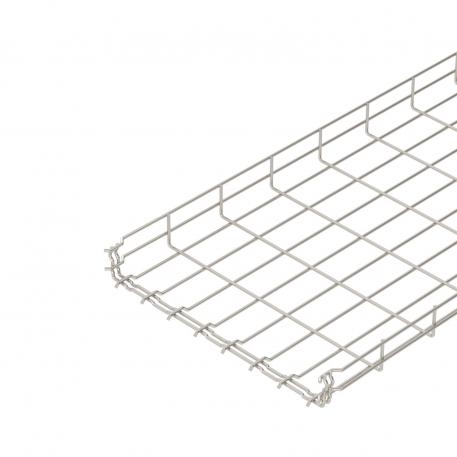

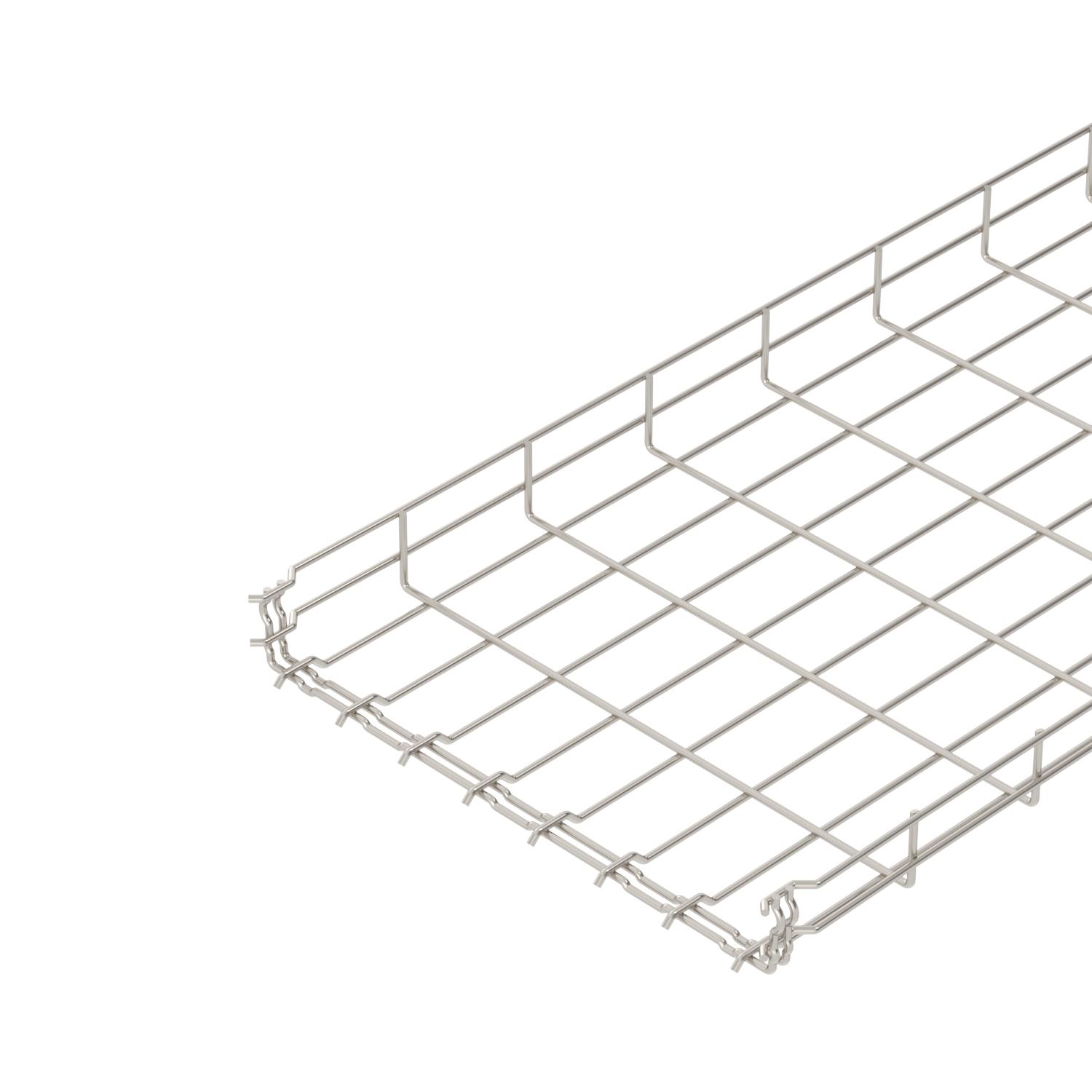

Mřížový žlab GR-Magic® 55 A4

Výr. č. 6001095 | EAN 4012195166085

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	55 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti

Popis produktu

Popis produktu

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Bezskrutková spojka	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4401
Nehrdzavejúca oceľ, morená	áno
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka

Priemer drôtu	4,8 mm
Rozmer	55x400x3000
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	175 cm²
Úžitkový prierez	17500 mm²
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno

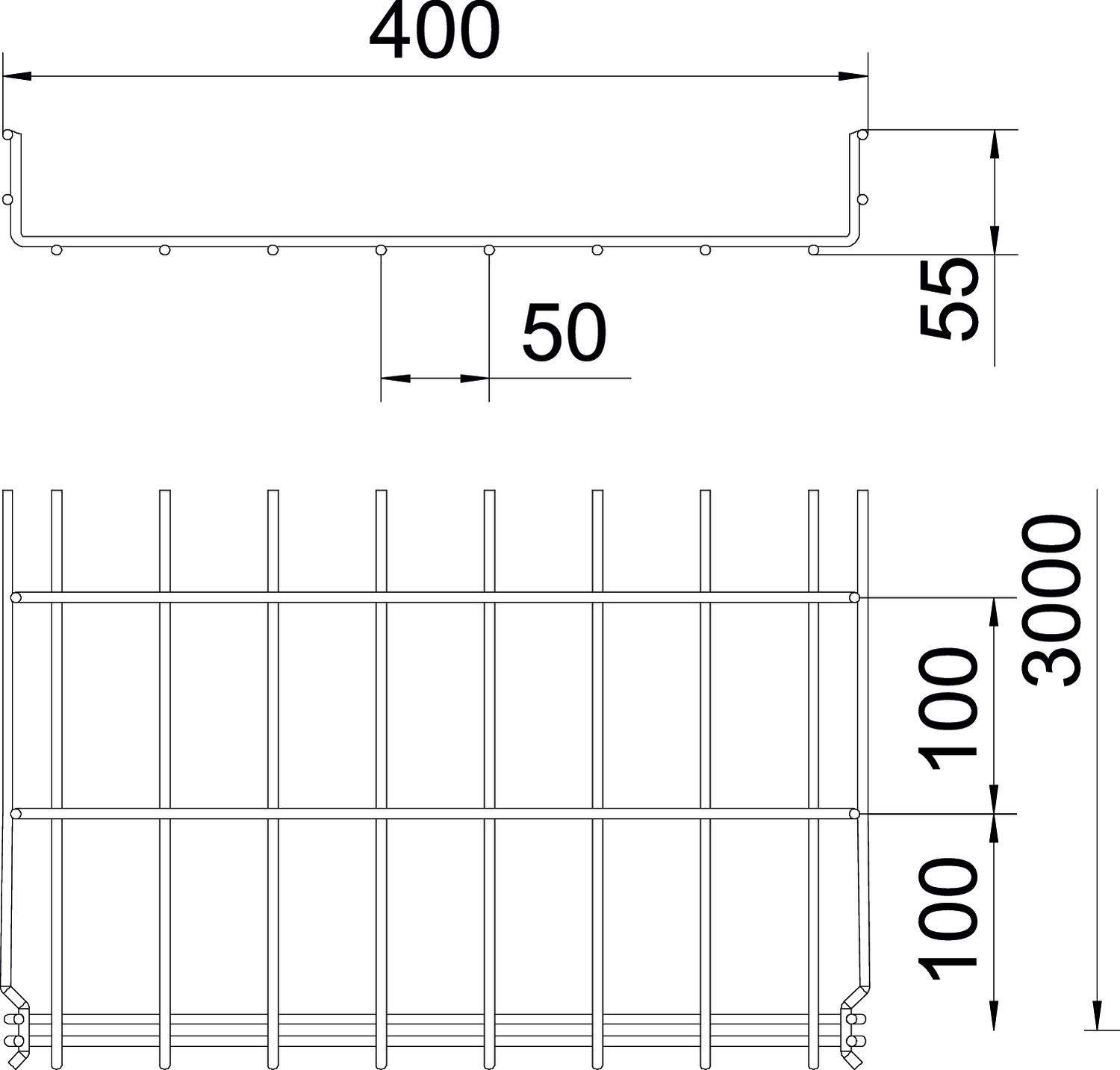

Rozmery

Dĺžka	3000 mm
Rozmer B	400 mm
Rozmer H	58 mm
Šírka	400 mm

Šírka	15,75 in
Výška	55 mm
Výška	2,17 in

Zaťaženie

Vzdialenosť podpier 1,0 m	0,9 kN/m
Vzdialenosť podpier 1,5 m	0,6 kN/m

Vzdialenosť podpier 2,0 m	0,3 kN/m
Vzdialenosť podpier 2,5 m	0,25 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	11,9219 kg CO2e / 1 meter
CO₂ Footprint (GWP)	11,9219 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Záťažový diagram mrežového žľabu typu GRM 55 VA

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	áno	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	áno	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	áno	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	áno	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	áno	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	áno	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nie	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nie	6001099	m	3 m
