Mřížový žlab GR-Magic® 35 G 3000 | 100 | 35 | 3,9 | 23 | nie

Mřížový žlab GR-Magic® 35 G

Výr. č. 6000062 | EAN 4012195037149

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	35 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

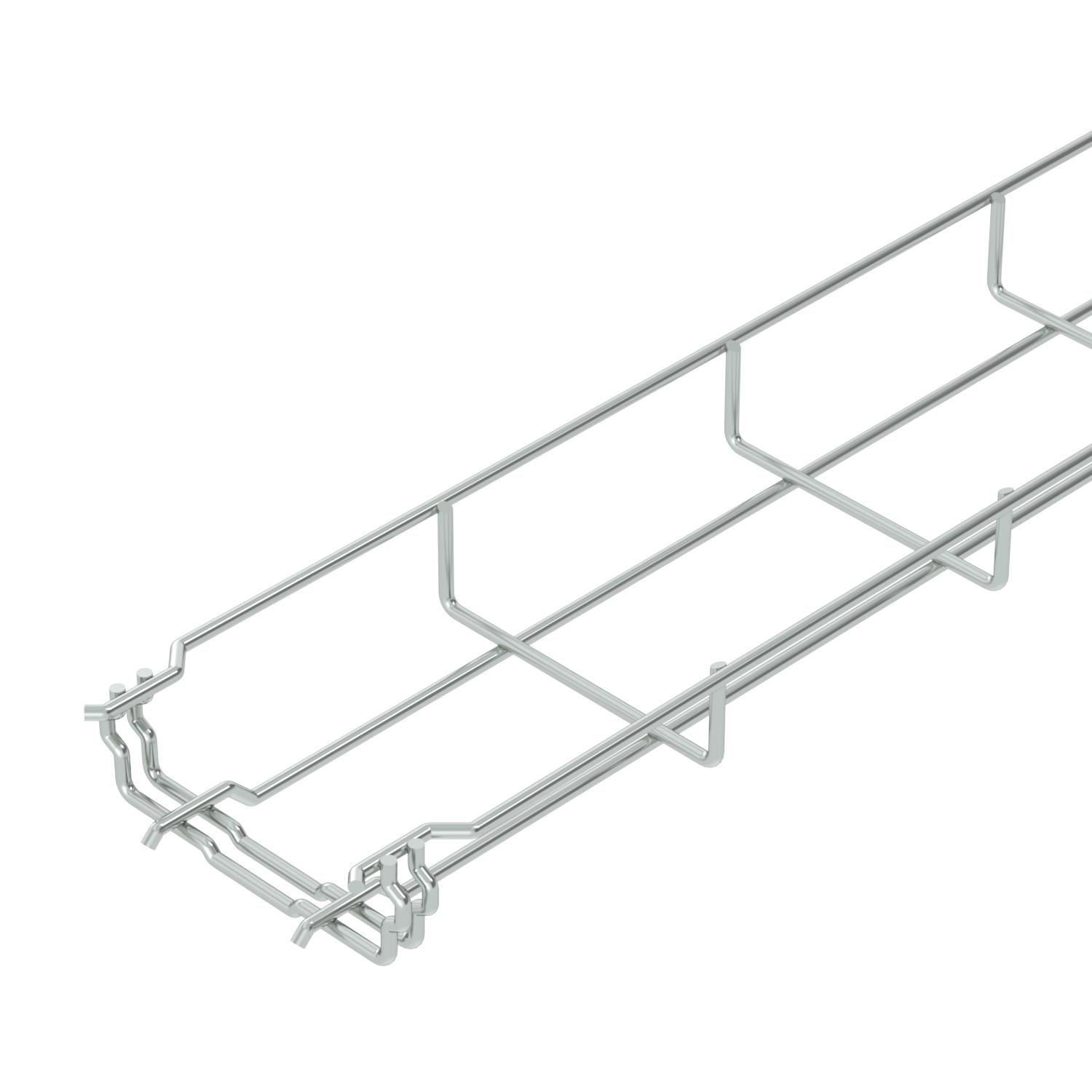

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 35 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Velikost ok je 50 x 100 mm (výjimkou je GRM 35/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Bezskrutková spojka	áno
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	galvanicky zinkované
Prevedenie spojky	integrovaná spojka
Priemer drôtu	3,9 mm

Produktová séria	Řada GRM
Rozmer	35x100x3000
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	3500 mm²
Úžitkový prierez	23 cm²
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

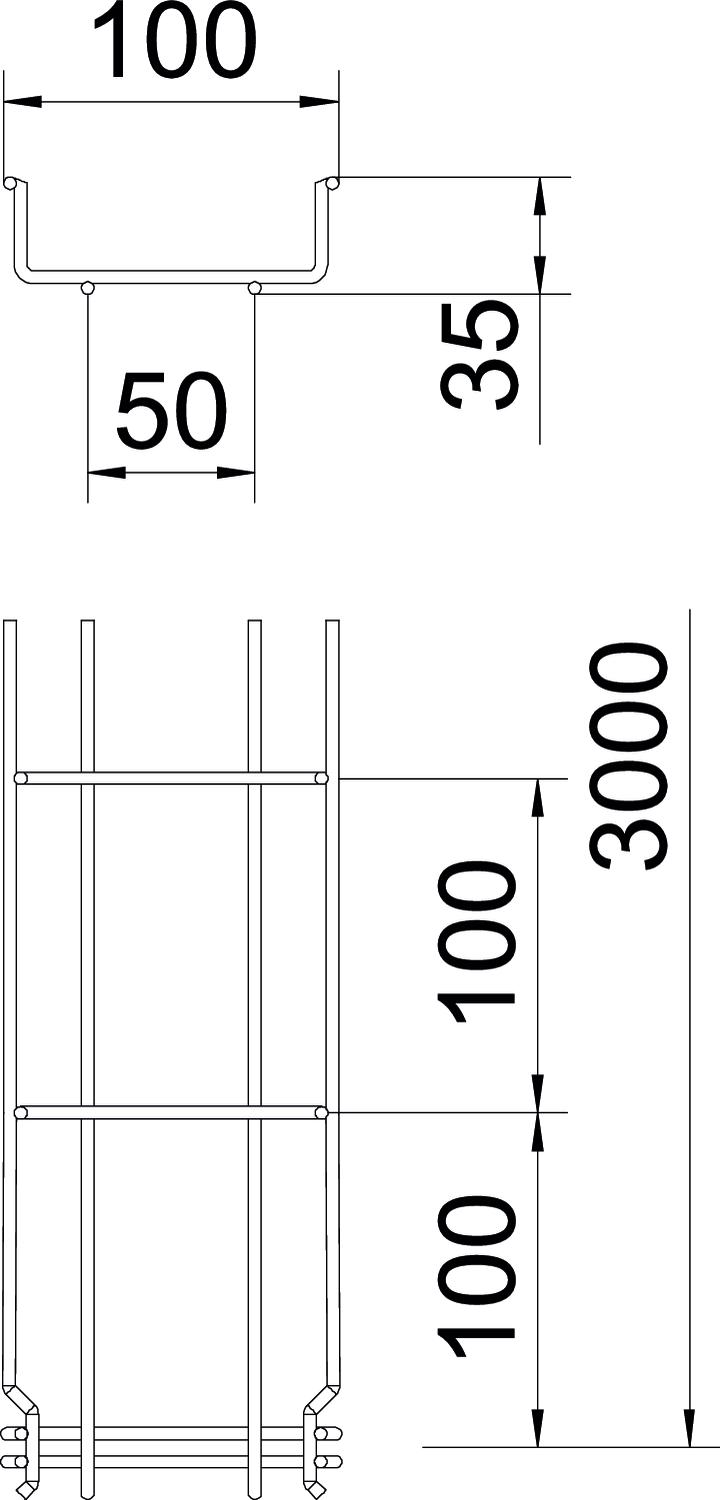

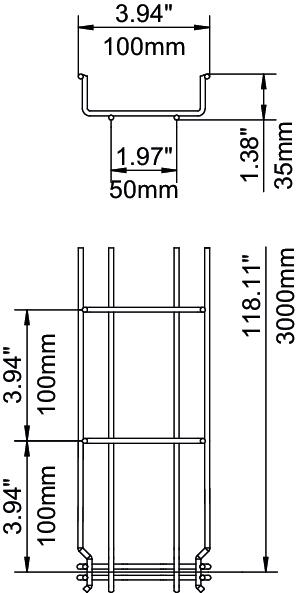

Rozmery

Dĺžka	3000 mm
Rozmer B	100 mm
Šírka	3,94 in

Šírka	100 mm
Výška	35 mm
Výška	1 in

Zaťaženie

Vzdialenosť podpier 1,0 m	0,25 kN/m
Vzdialenosť podpier 1,5 m	0,11 kN/m

Vzdialenosť podpier 2,0 m	0,1 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,9521 kg CO2e / 1 meter
CO₂ Footprint (GWP)	0,9521 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM 35

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nie	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nie	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nie	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nie	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nie	6000066	m	3 m
