Mřížový žlab GR-Magic® 35 A4 3000 | 50 | 35 | 3,9 | 9,4 | nie

Mřížový žlab GR-Magic® 35 A4

Výr. č. 6000086 | EAN 4012195978077

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	35 mm

Priemer drôtu

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

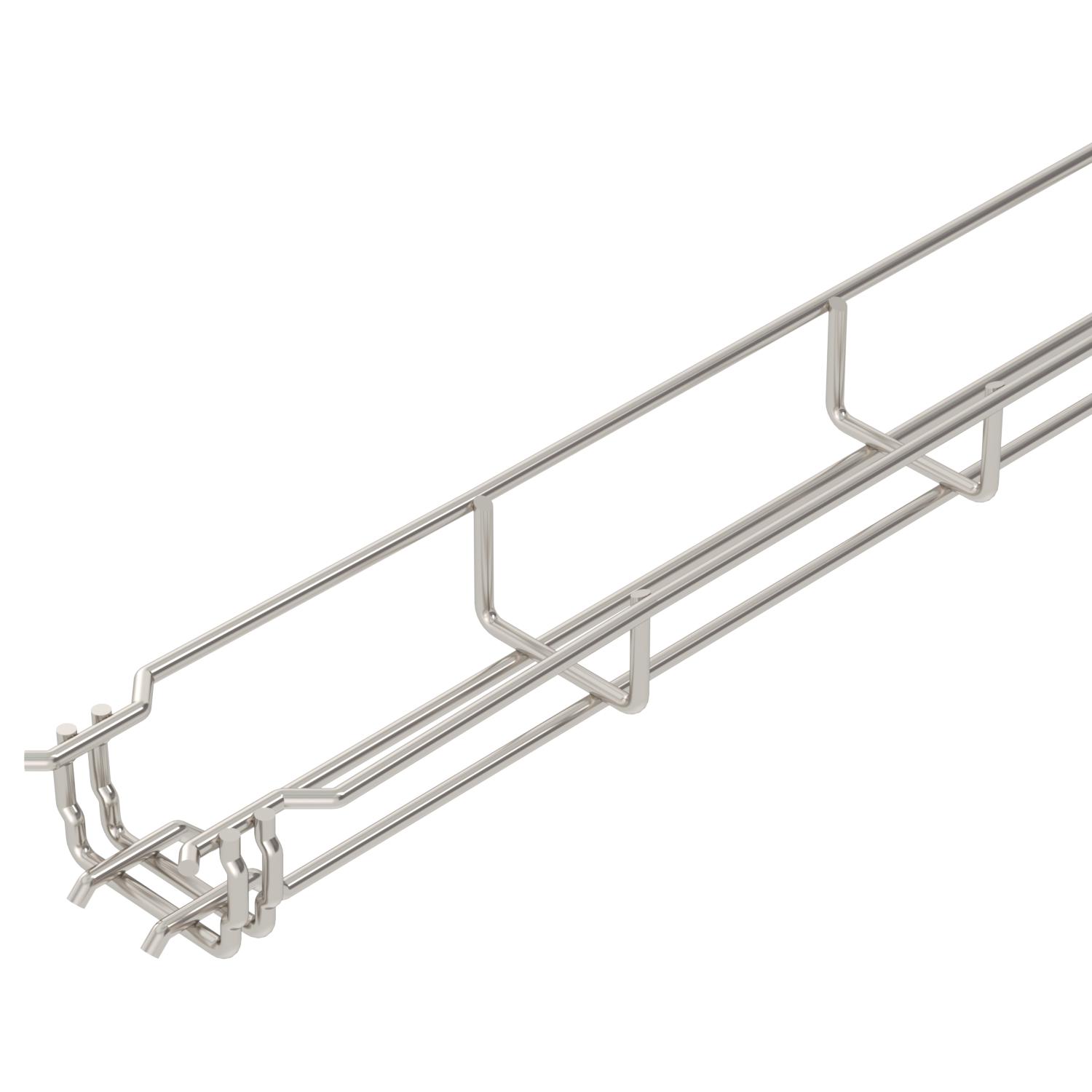

Mřížový žlab s tvarovanou spojkou a výškou bočnice 35 mm.

Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Velikost ok je 50 x 100 mm (výjimkou je GRM 35/50 = 20 x 100 mm).

Technické údaje

Technické údaje

Bezskrutková spojka	áno
CO2 stopa (GWP) od kolísky po bránu	2,3129 kg CO2e / 1 meter
Dĺžka	3000 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	nehrdzavejúca oceľ
Integrovaná deliaca stena	bez
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4401
Nehrdzavejúca oceľ, morená	áno
Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Priemer drôtu	3,9 mm

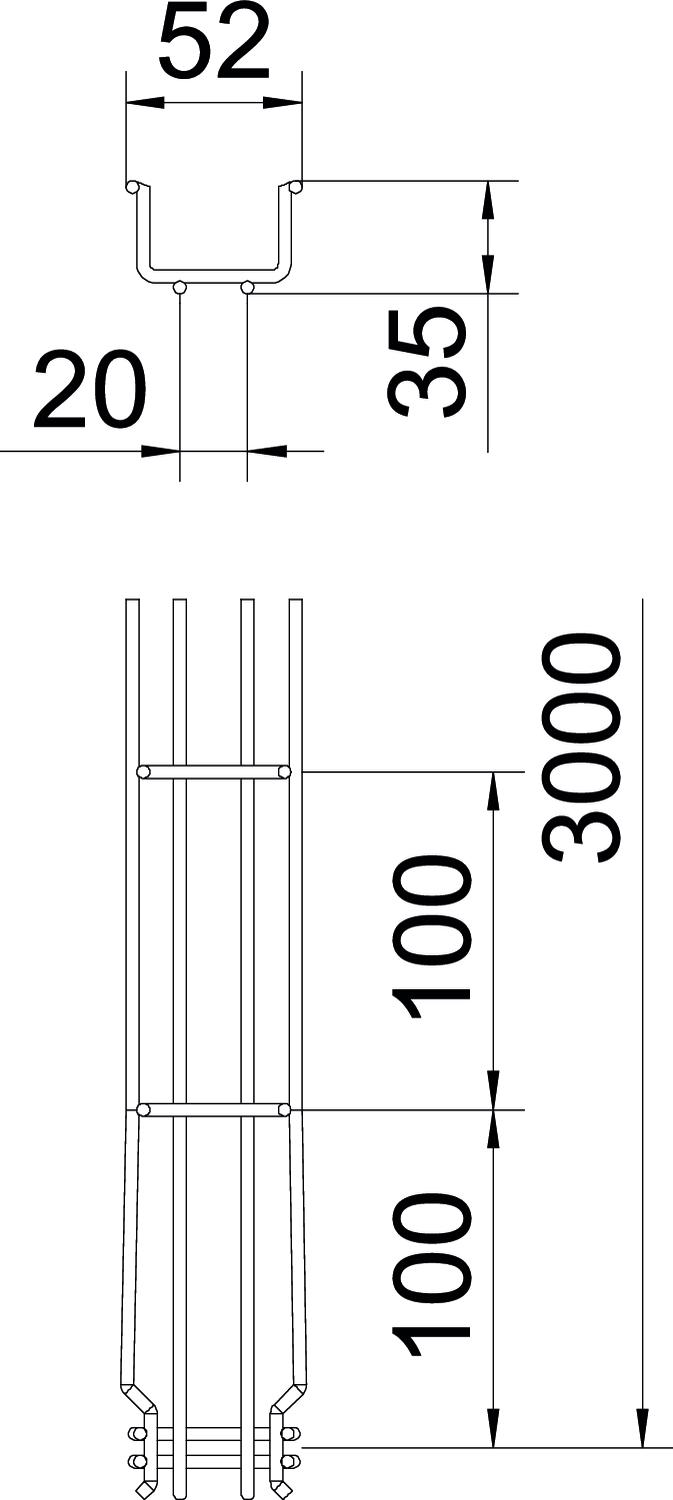

Rozmer	35x50x3000
Rozmer B	52 mm

Šírka	1,97 in
Šírka	50 mm
Tvar profilu	Tvar U
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	1750 mm²
Úžitkový prierez	9,4 cm²
Vyhotovenie s veľkým rozpätím	nie
Výška	1,38 in
Výška	35 mm
Vzdialenosť podpier 1,0 m	0,25 kN/m
Vzdialenosť podpier 1,5 m	0,11 kN/m
Vzdialenosť podpier 2,0 m	0,1 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram mrežového žľabu GR-Magic typu GRM 35

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nie	6000086	m	3 m
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nie	6000087	m	3 m
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nie	6000089	m	3 m
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nie	6000090	m	3 m

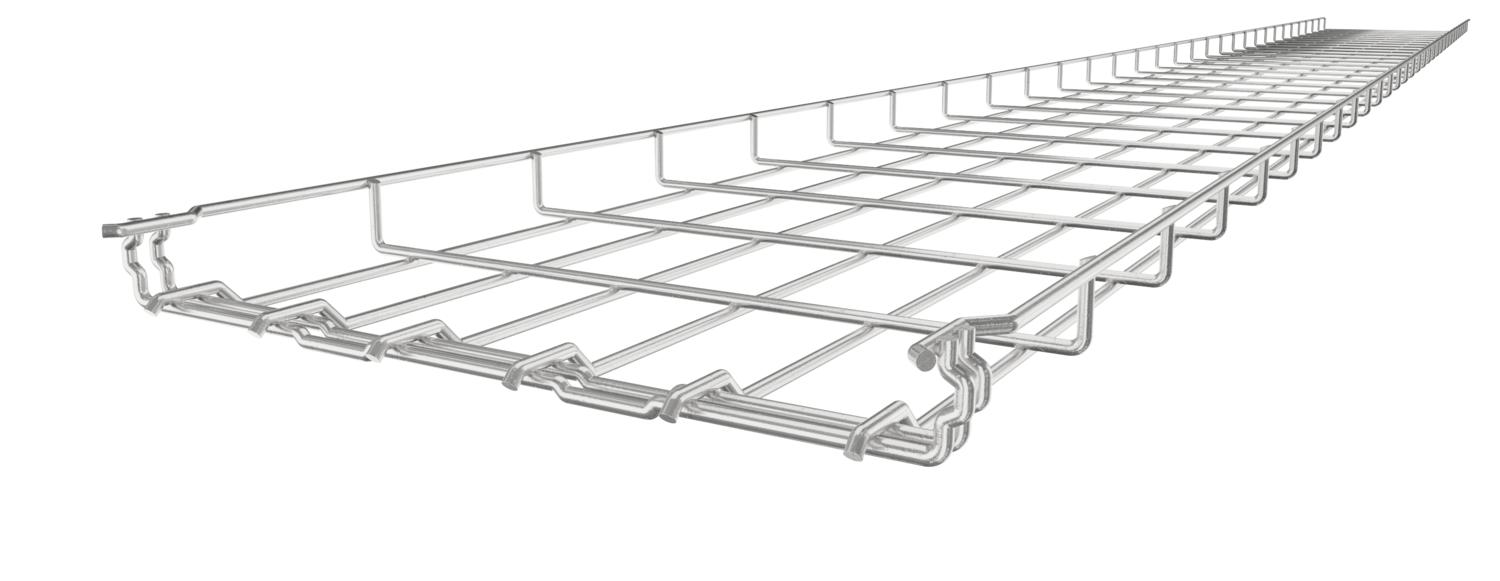

GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nie	6000091	m	3 m
