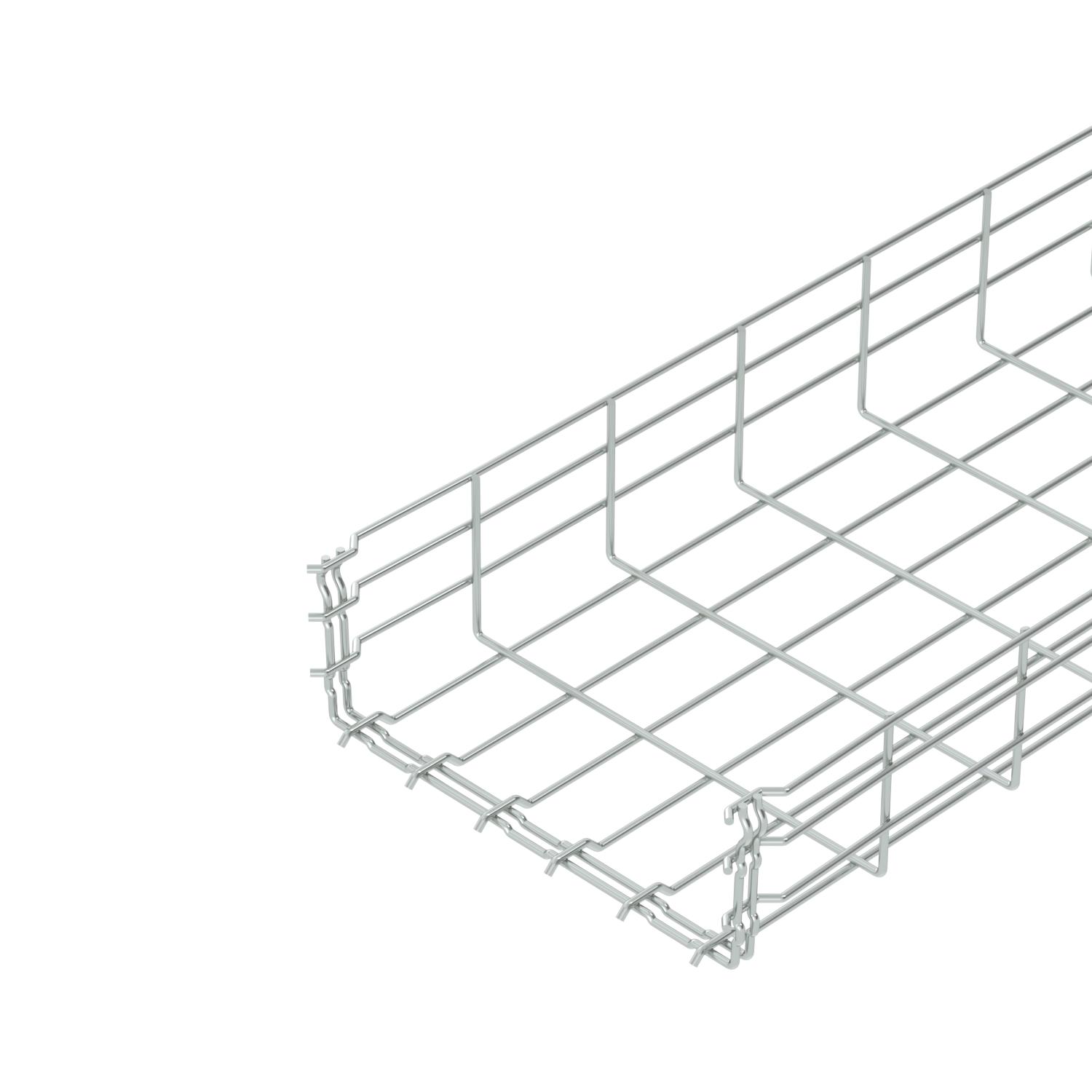

Mřížový žlab GR-Magic® 105 G
Výr. č. 6002408 | EAN 4012196020638
- Popis produktu
-
Popis produktuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

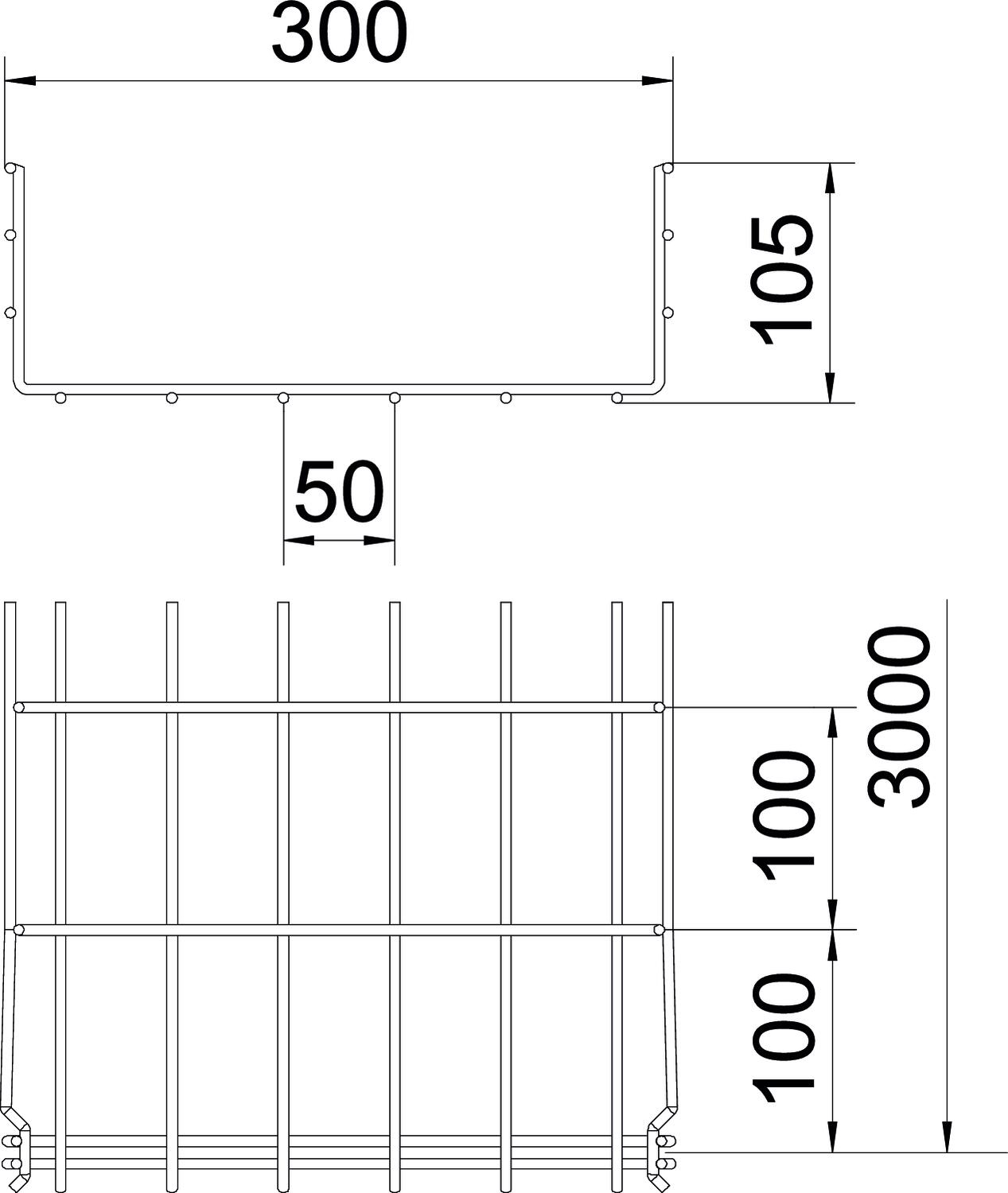

Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.
-
- Technické údaje
-
Technické údaje
Bezskrutková spojka áno Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 4,8 mm Produktová séria Řada GRM Rozmer 105x300x3000 Tvar profilu Tvar U Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 26800 mm² Úžitkový prierez 268 cm² V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Rozmery

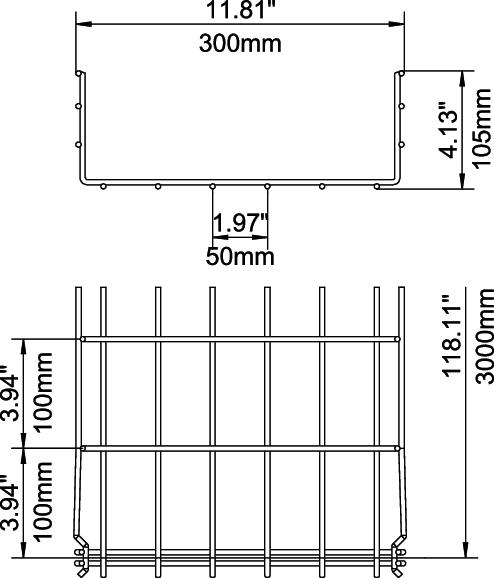

Dĺžka 3000 mm Rozmer B 300 mm Rozmer H 108 mm Šírka 11,81 in Šírka 300 mm Výška 4,13 in Výška 105 mm Zaťaženie
Vzdialenosť podpier 1,0 m 1,6 kN/m Vzdialenosť podpier 1,5 m 0,8 kN/m Vzdialenosť podpier 2,0 m 0,5 kN/m Vzdialenosť podpier 2,5 m 0,33 kN/m Vzdialenosť podpier 3,0 m 0,3 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 4,3564 kg CO2e / 1 meter CO₂ Footprint (GWP) 4,3564 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

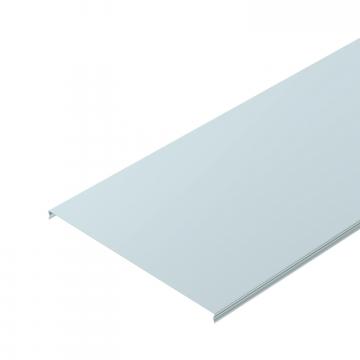

Víko pro mřížový žlab, naklapávací, FS
DGRR 300 FS 6001848 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Deliaca stena 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Na stiahnutie
-
List technických údajov GRM 105 300 G / 6002408 , 0.19MB , pdfEÚ Vyhlásenie o zhode GRM 105 300 G / 6002408 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GRM 105 300 G / 6002408 , 0.09MB , pdfREACH Vyhlásenie o zhode GRM 105 300 G / 6002408 , 0.12MB , pdfRoHS Vyhlásenie o zhode GRM 105 300 G / 6002408 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) GRM 105 300 G / 6002408 , 2.03MB , pdfSchválenie symbolov Značka schválenia VDE GRM , 0.50MB , pdfSchválenie symbolov Značka schválenia RINA GRM , 0.61MB , pdfSchválenie symbolov Certifikát ASTA mrežový žľab GR-Magic® , 0.37MB , pdfSchválenie symbolov Certifikát UL GRM35.., GRM55.., GRM105.. , 0.26MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
