Mřížový žlab G Magic® 150 G
Výr. č. 6005544 | EAN 4012195686460
- Popis produktu
-

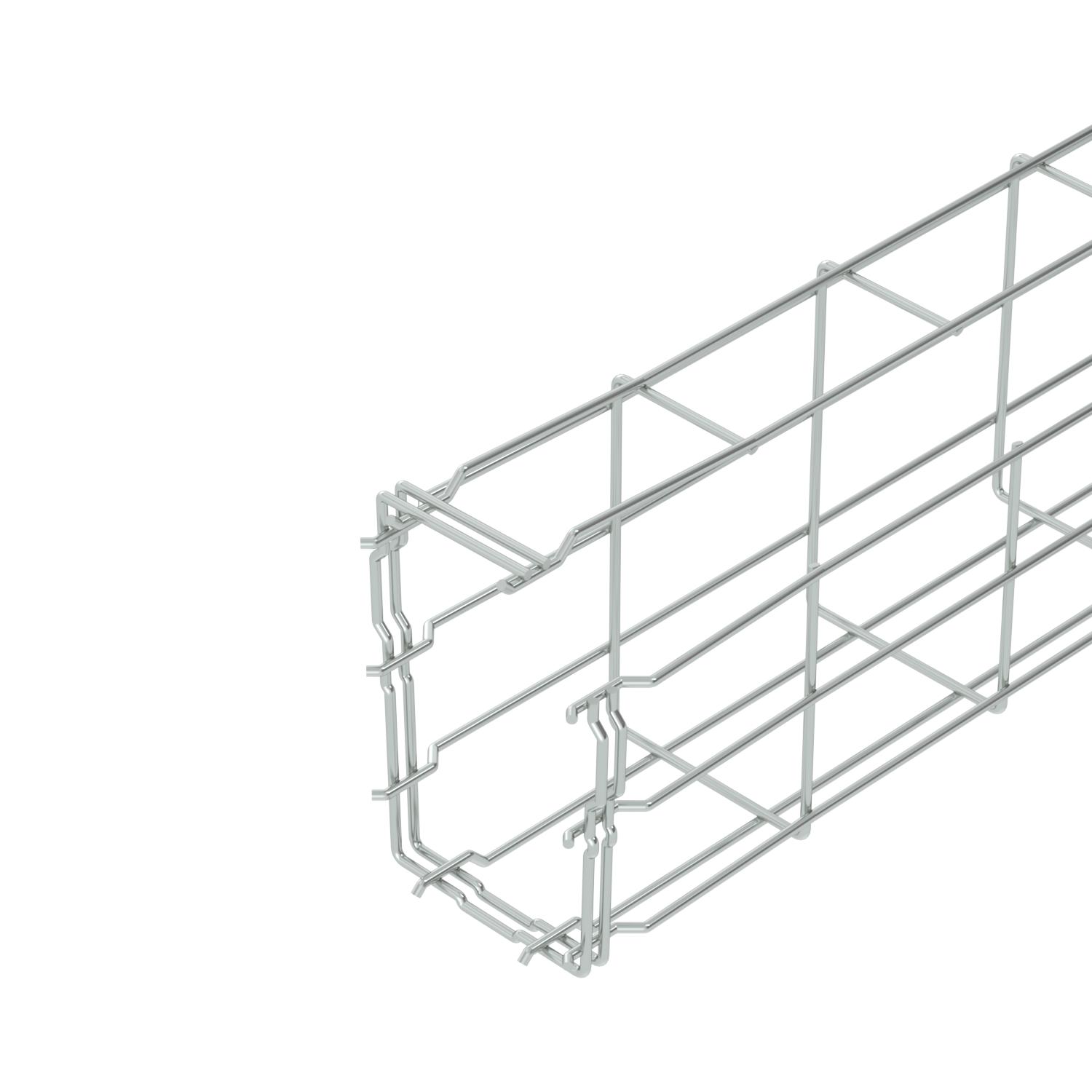

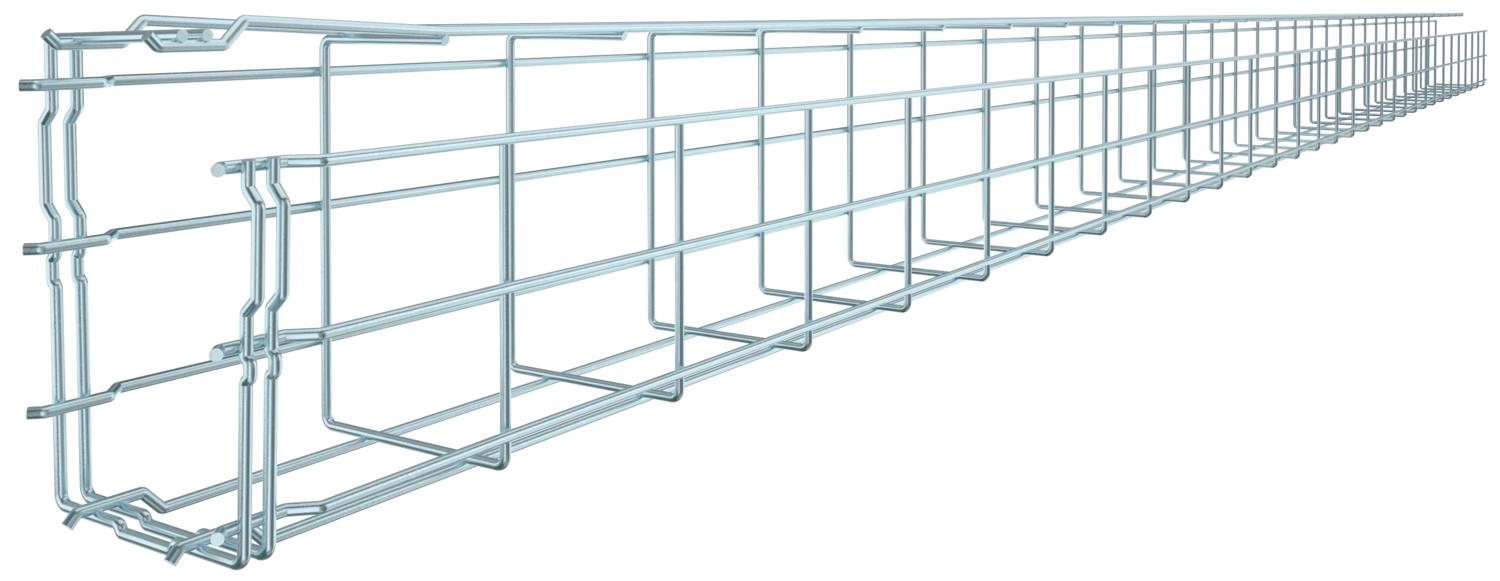

Popis produktuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

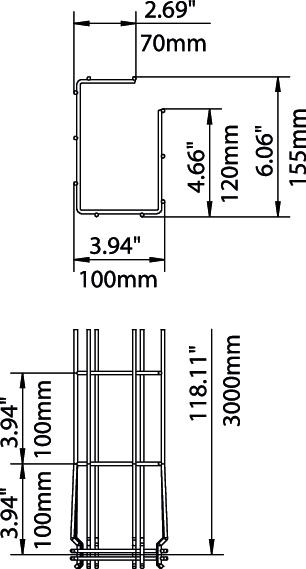

Bezskrutková spojka áno CO2 stopa (GWP) od kolísky po bránu 2,3738 kg CO2e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 150x100x3000 Rozmer A 120 mm Rozmer B 100 mm Rozmer C 68 mm Rozmer H 155 mm Šírka 100 mm Šírka 3,94 in Tvar profilu Tvar G Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 10700 mm² Úžitkový prierez 107 cm² Vyhotovenie s veľkým rozpätím nie Výška 150 mm Výška 5,91 in Vzdialenosť podpier 1,0 m 0,6 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,35 kN/m Vzdialenosť podpier 2,5 m 0,3 kN/m Zachovanie funkčnosti áno - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka FT
GSV 34 FT 6016634 20 Kus
Nástěnný a podlahový upevňovací prvek FT
WB GR FT 6017160 20 Kus - Na stiahnutie
-
List technických údajov G-GRM 150 100 G / 6005544 , 0.23MB , pdfEÚ Vyhlásenie o zhode G-GRM 150 100 G / 6005544 , 0.13MB , pdfREACH Vyhlásenie o zhode G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Vyhlásenie o zhode G-GRM 150 100 G / 6005544 , 0.13MB , pdfEnvironmentálna deklarácia produktu (EPD) G-GRM 150 100 G / 6005544 , 1.48MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
