Mřížový žlab G Magic® 150 A4
Výr. č. 6005574 | EAN 4012195771654
- Popis produktu
-

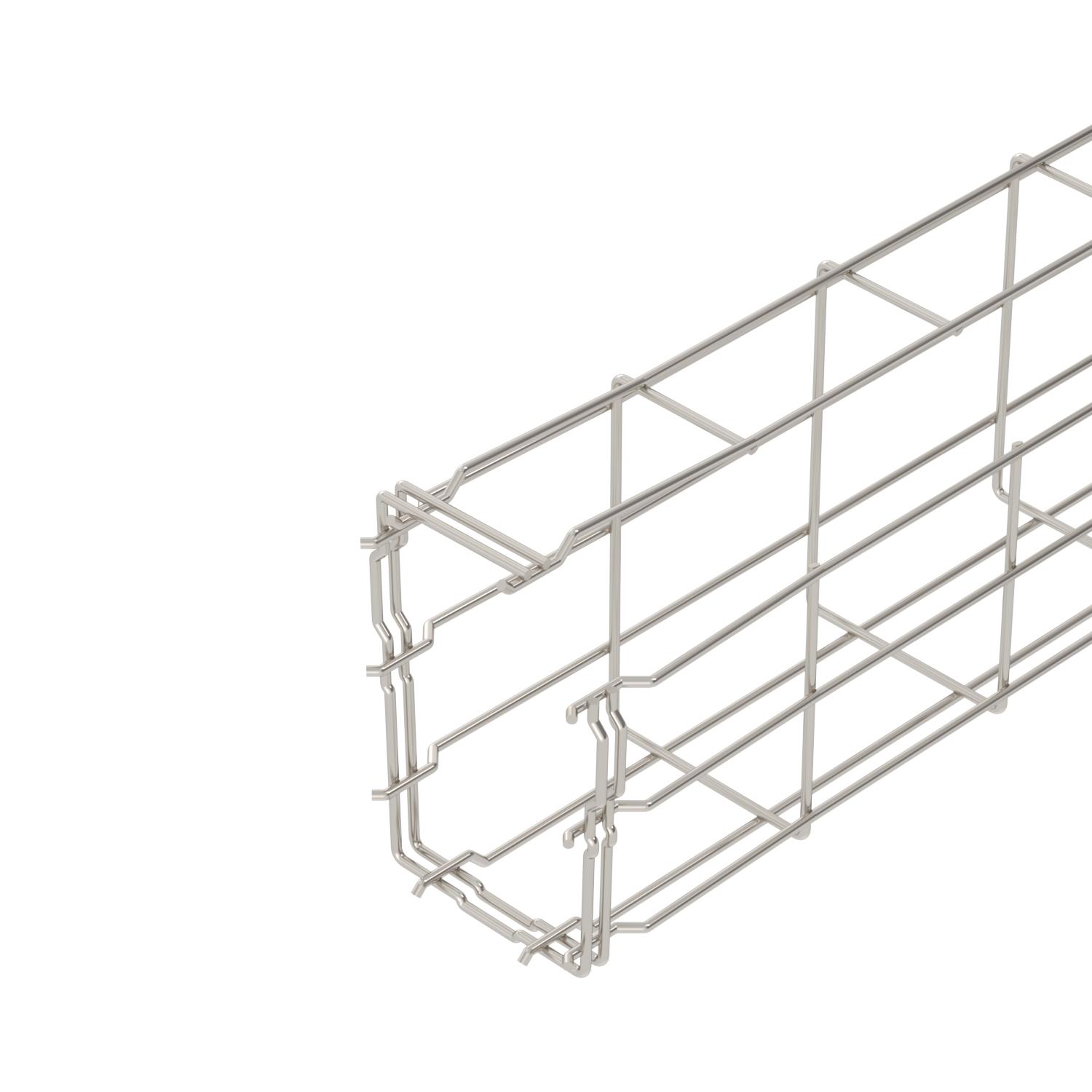

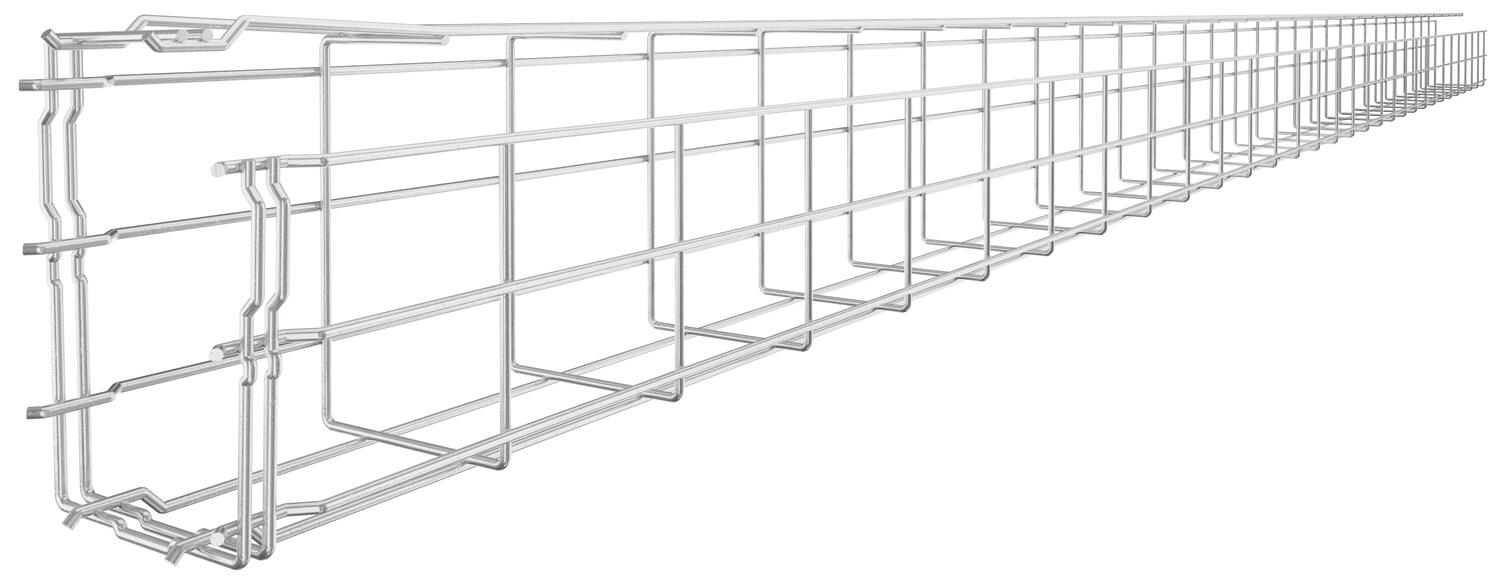

Popis produktuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

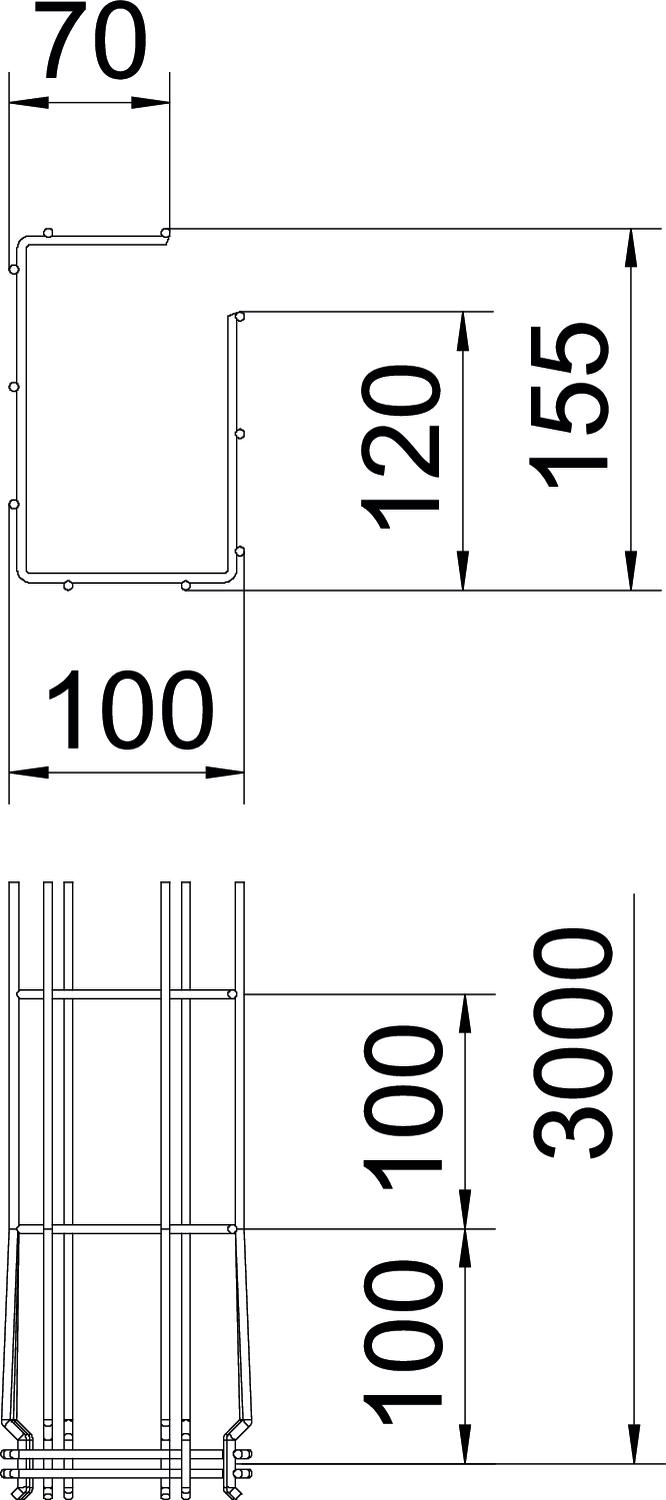

Bezskrutková spojka áno CO2 stopa (GWP) od kolísky po bránu 6,3739 kg CO2e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba nehrdzavejúca oceľ Integrovaná deliaca stena bez Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4401 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 150x100x3000 Rozmer A 120 mm Rozmer B 100 mm Rozmer C 68 mm Rozmer H 155 mm Šírka 3,94 in Šírka 100 mm Tvar profilu Tvar G Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 107 cm² Úžitkový prierez 10700 mm² Vyhotovenie s veľkým rozpätím nie Výška 5,91 in Výška 150 mm Vzdialenosť podpier 1,0 m 0,6 kN/m Vzdialenosť podpier 1,5 m 0,5 kN/m Vzdialenosť podpier 2,0 m 0,35 kN/m Vzdialenosť podpier 2,5 m 0,3 kN/m Zachovanie funkčnosti nie - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka A4
GSV 34 A4 6016648 20 Kus
Nástěnný a podlahový upevňovací prvek A4
WB GR A4 6017164 20 Kus - Na stiahnutie
-
