Mřížový žlab G Magic® 125 G
Výr. č. 6005541 | EAN 4012195686453
- Popis produktu
-

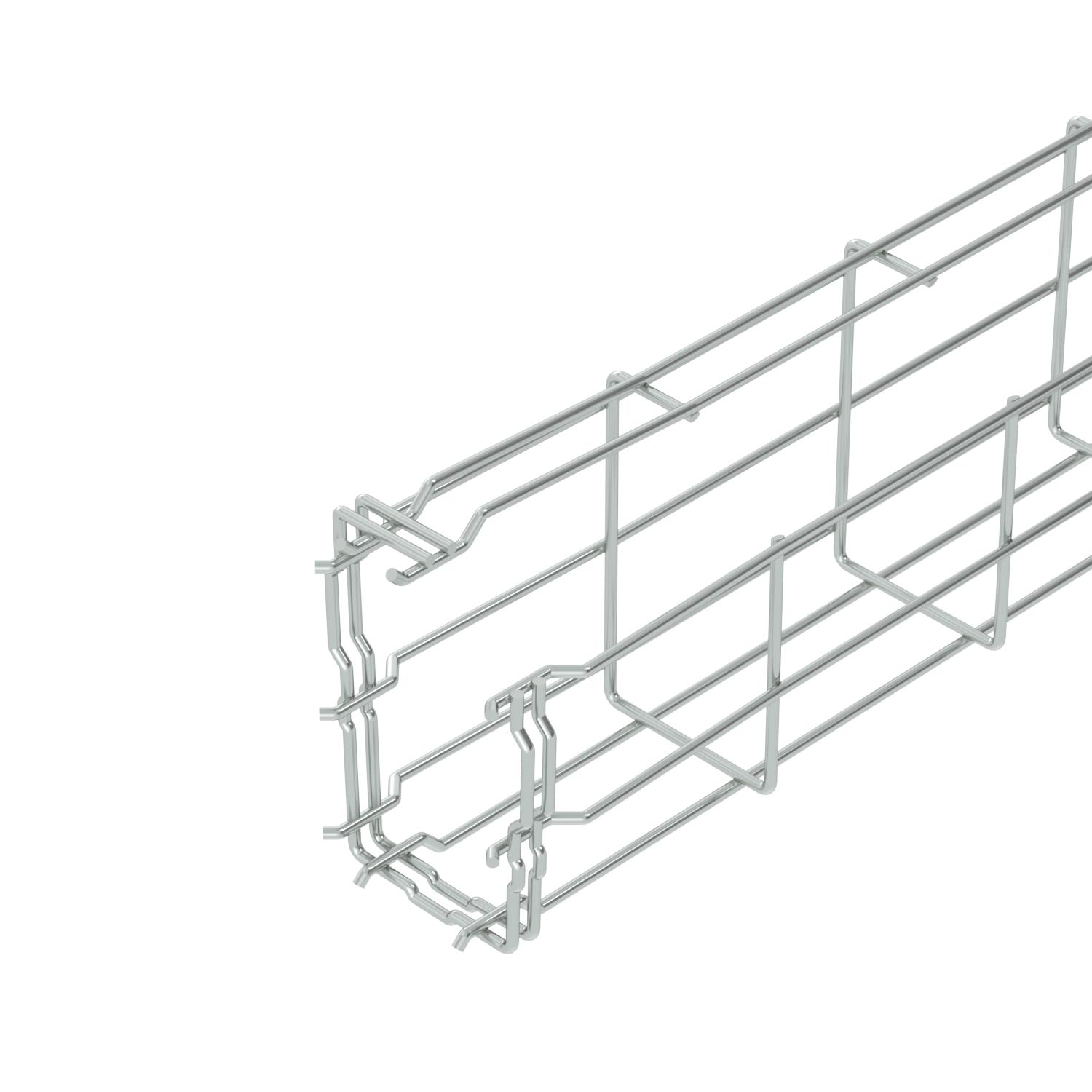

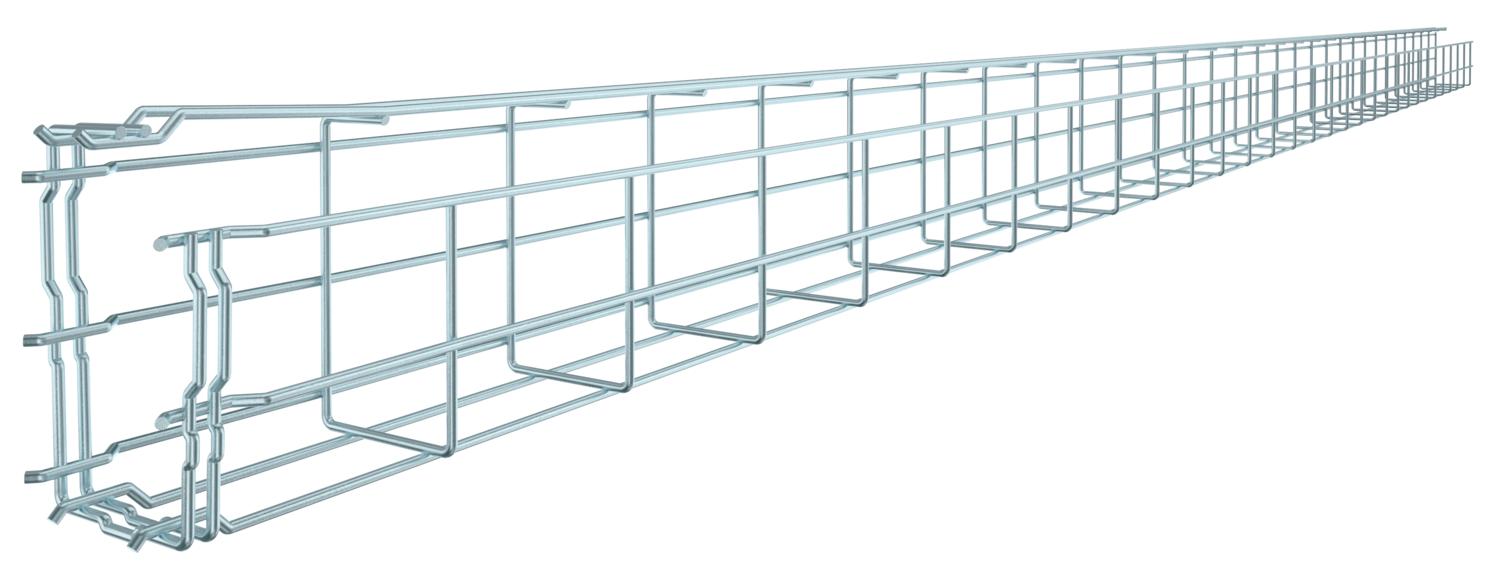

Popis produktuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

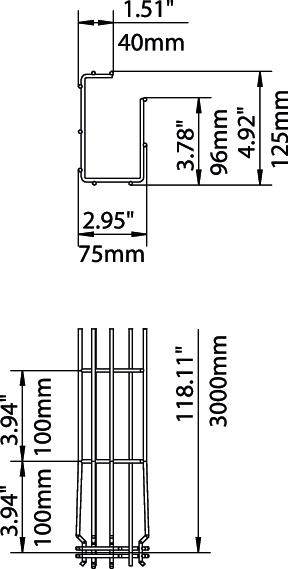

Bezskrutková spojka áno CO2 stopa (GWP) od kolísky po bránu 2,0574 kg CO2e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba pozinkováno Integrovaná deliaca stena bez Materiál Oceľ Nehrdzavejúca oceľ, morená nie Povrch galvanicky zinkované Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 125x75x3000 Rozmer A 96 mm Rozmer B 75 mm Rozmer C 38 mm Rozmer H 125 mm Šírka 2,95 in Šírka 75 mm Tvar profilu Tvar G Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 6100 mm² Úžitkový prierez 61 cm² Vyhotovenie s veľkým rozpätím nie Výška 125 mm Výška 4,92 in Vzdialenosť podpier 1,0 m 0,6 kN/m Vzdialenosť podpier 1,5 m 0,35 kN/m Vzdialenosť podpier 2,0 m 0,3 kN/m Vzdialenosť podpier 2,5 m 0,25 kN/m Zachovanie funkčnosti nie - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka FT
GSV 34 FT 6016634 20 Kus
Nástěnný a podlahový upevňovací prvek FT
WB GR FT 6017160 20 Kus - Na stiahnutie
-
