Mřížový žlab G Magic® 125 A4
Výr. č. 6005571 | EAN 4012195771647
- Popis produktu
-

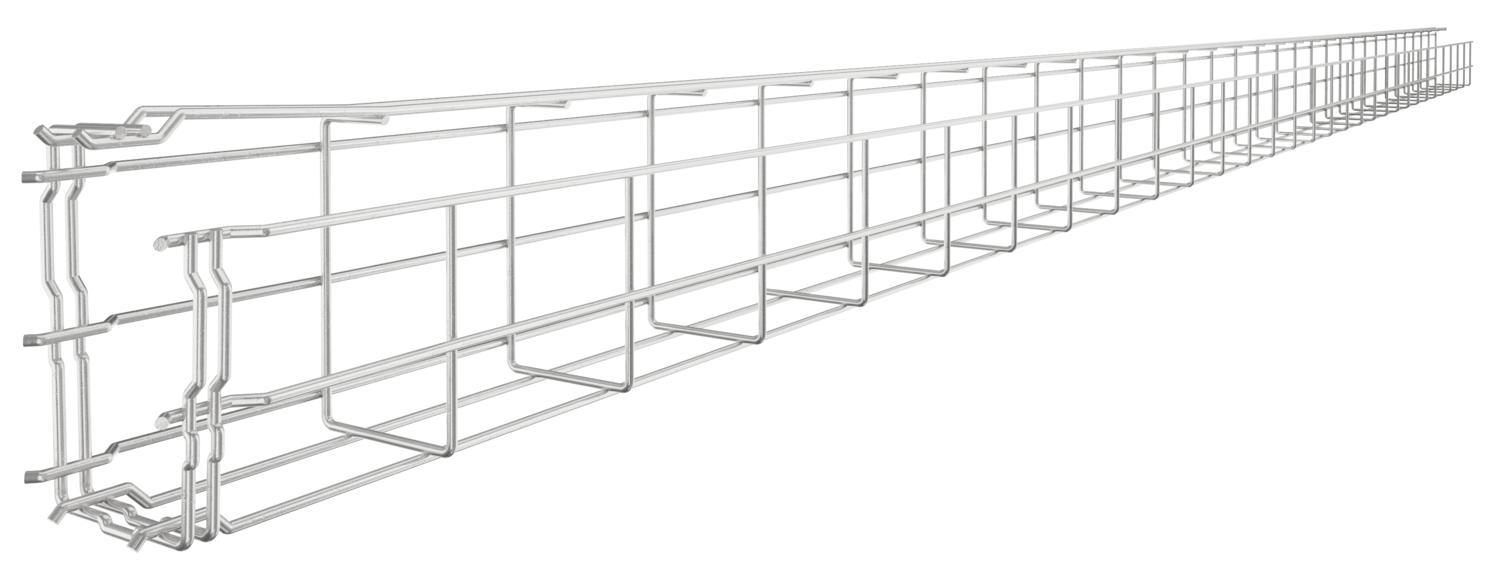

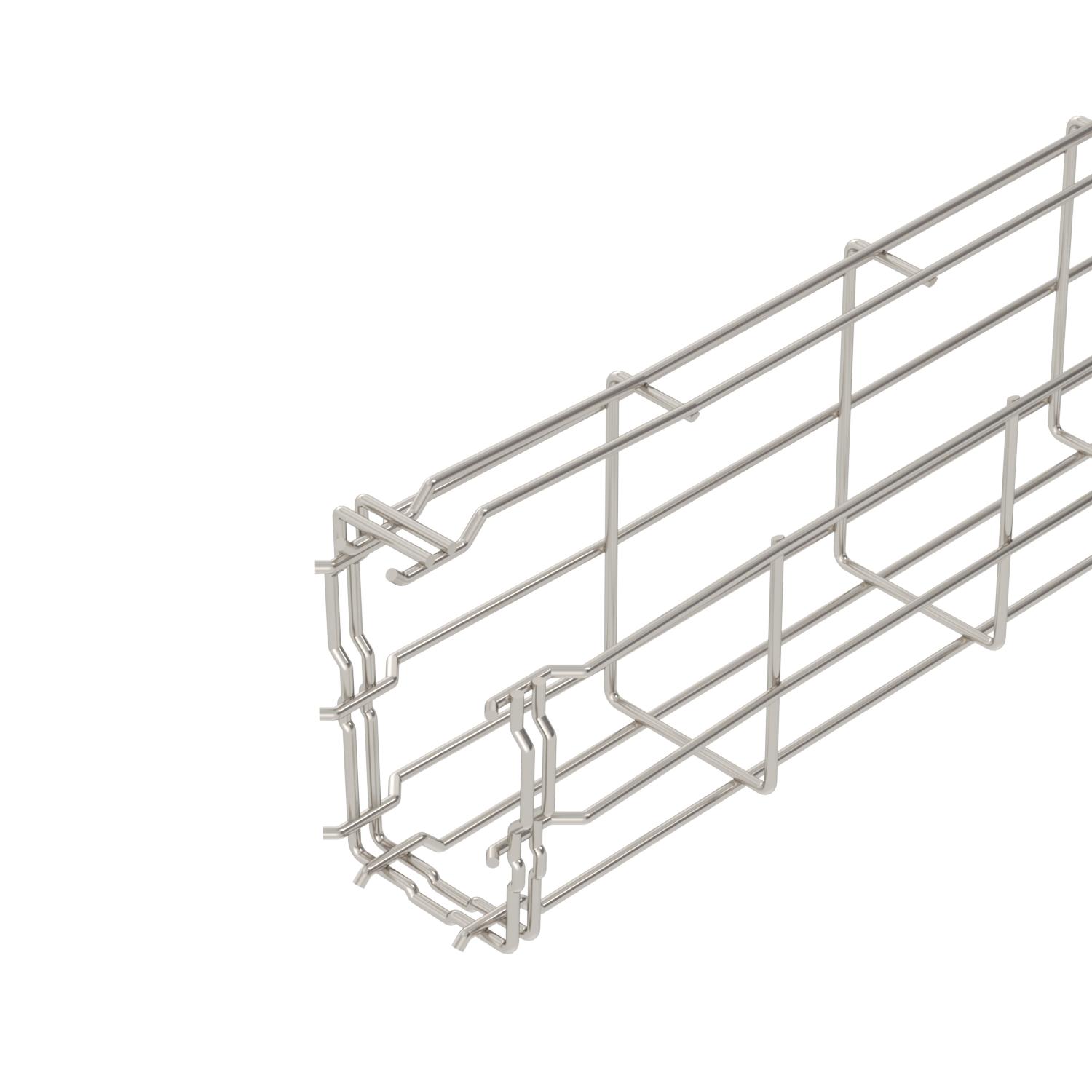

Popis produktuMřížový žlab ve tvaru G z bodově svařovaného ocelového drátu s různými výškami bočnic a šířkami.
Možnost přímé montáže na stěnu a strop. Údaje o zatížení při různých druzích uložení poskytujeme na dotázání.
Magnetický útlum stínění 15 dB.
-
- Technické údaje
-
Technické údaje

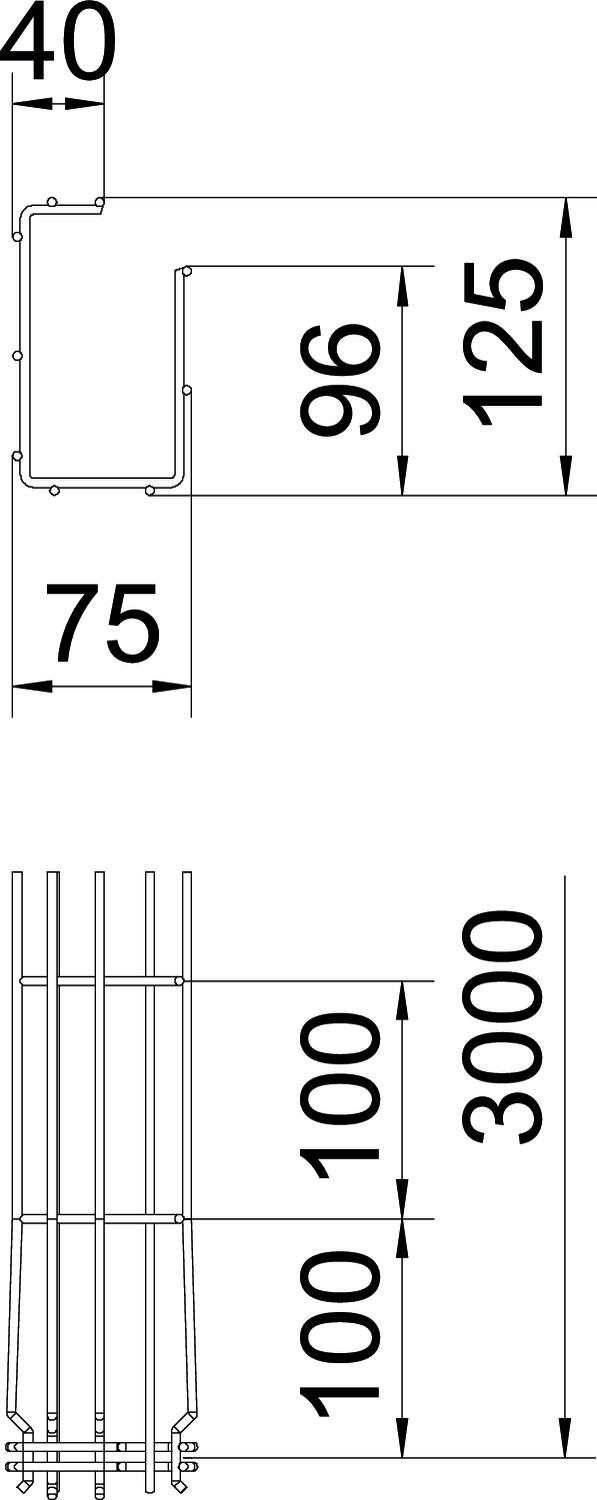

Bezskrutková spojka áno CO2 stopa (GWP) od kolísky po bránu 5,4561 kg CO2e / 1 meter Dĺžka 3000 mm Druh spojky káblového nosného systému Upevnenie zaklapnutím Farba nehrdzavejúca oceľ Integrovaná deliaca stena bez Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4401 Nehrdzavejúca oceľ, morená áno Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Priemer drôtu 3,9 mm Rozmer 125x75x3000 Rozmer A 96 mm Rozmer B 75 mm Rozmer C 38 mm Rozmer H 125 mm Šírka 2,95 in Šírka 75 mm Tvar profilu Tvar G Typ testu zaťaženia podľa IEC 61537 Typ II Úžitkový prierez 6100 mm² Úžitkový prierez 61 cm² Vyhotovenie s veľkým rozpätím nie Výška 125 mm Výška 4,92 in Vzdialenosť podpier 1,0 m 0,6 kN/m Vzdialenosť podpier 1,5 m 0,35 kN/m Vzdialenosť podpier 2,0 m 0,3 kN/m Vzdialenosť podpier 2,5 m 0,25 kN/m Zachovanie funkčnosti nie - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Spojka A4
GSV 34 A4 6016648 20 Kus
Nástěnný a podlahový upevňovací prvek A4
WB GR A4 6017164 20 Kus - Na stiahnutie
-
List technických údajov G-GRM 125 75 A4 / 6005571 , 0.23MB , pdfEÚ Vyhlásenie o zhode G-GRM 125 75 A4 / 6005571 , 0.13MB , pdfREACH Vyhlásenie o zhode G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfRoHS Vyhlásenie o zhode G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfEnvironmentálna deklarácia produktu (EPD) G-GRM 125 75 A4 / 6005571 , 1.48MB , pdfPomôcka pri výbere GR-Magic®. , 0.27MB , pdfNávod na montáž Návod na montáž systémov mrežových žľabov , 9.52MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
