Mřížový žlab C CGR 50 FT

Výr. č. / Typ

Dĺžka	3000 mm

Šírka

Výška	50 mm

Priemer drôtu	4,5 mm

Úžitkový prierez

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

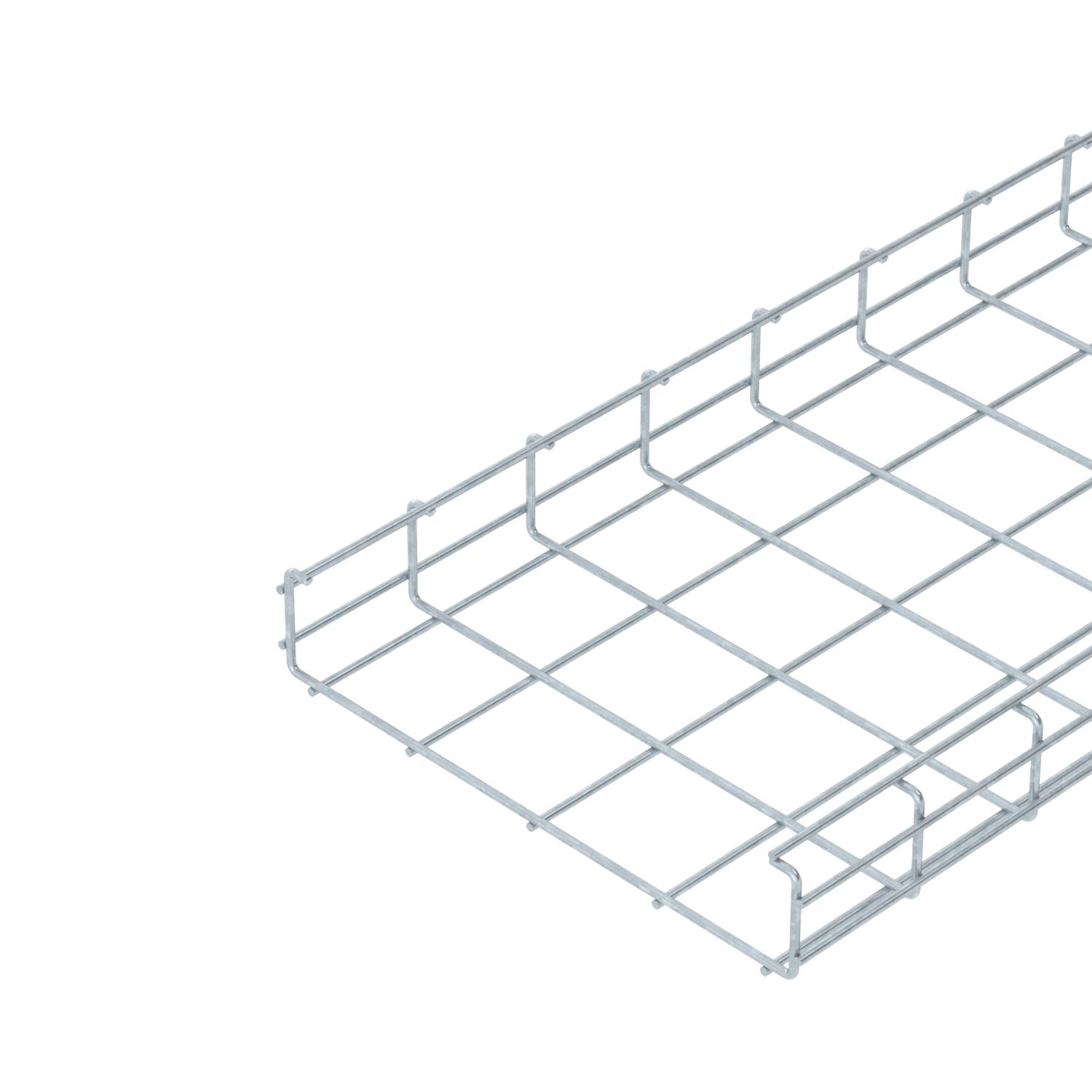

Mřížový žlab tvaru C z bodově svařených ocelových drátů s výškou bočnice 50 mm.
Magnetický útlum stínění 15 dB.

Technické údaje

Druh spojky káblového nosného systému	priskrutkované
Farba	pozinkováno
Integrovaná deliaca stena	bez
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Povrch	žiarovo zinkované ponorením
Prevedenie spojky	bez spojky
Priemer drôtu	4,5 mm

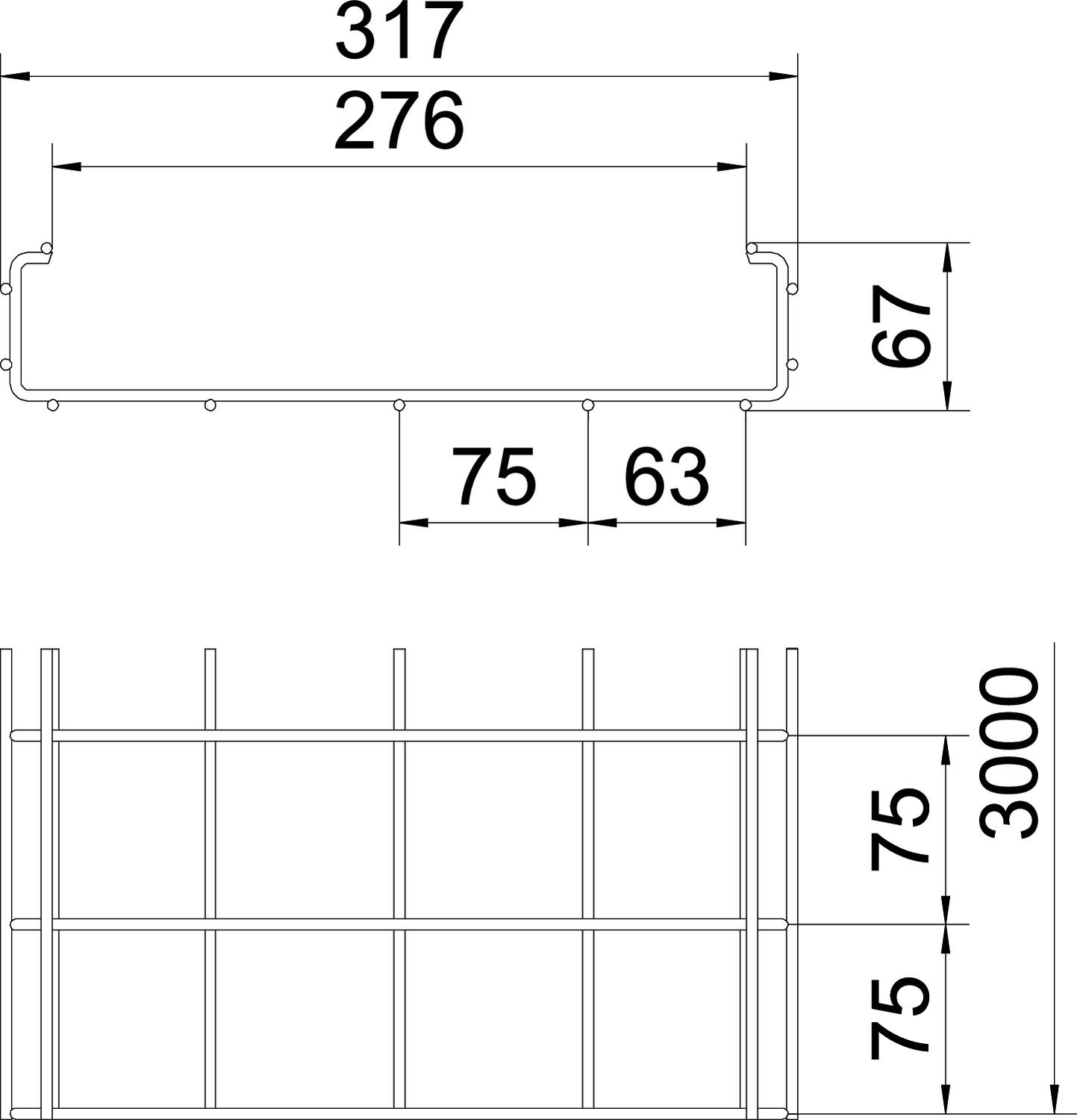

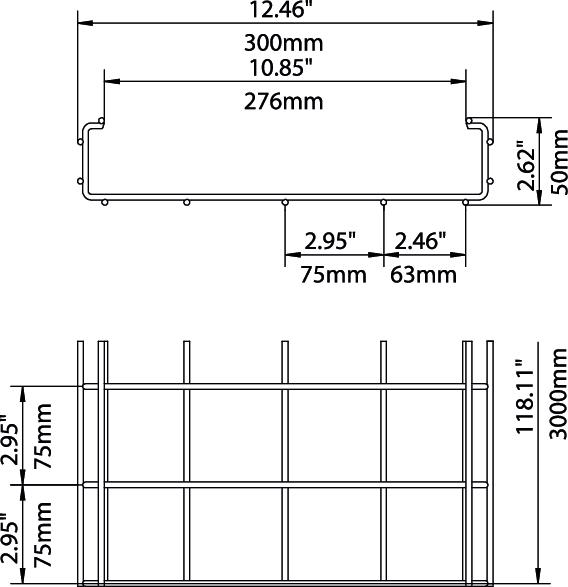

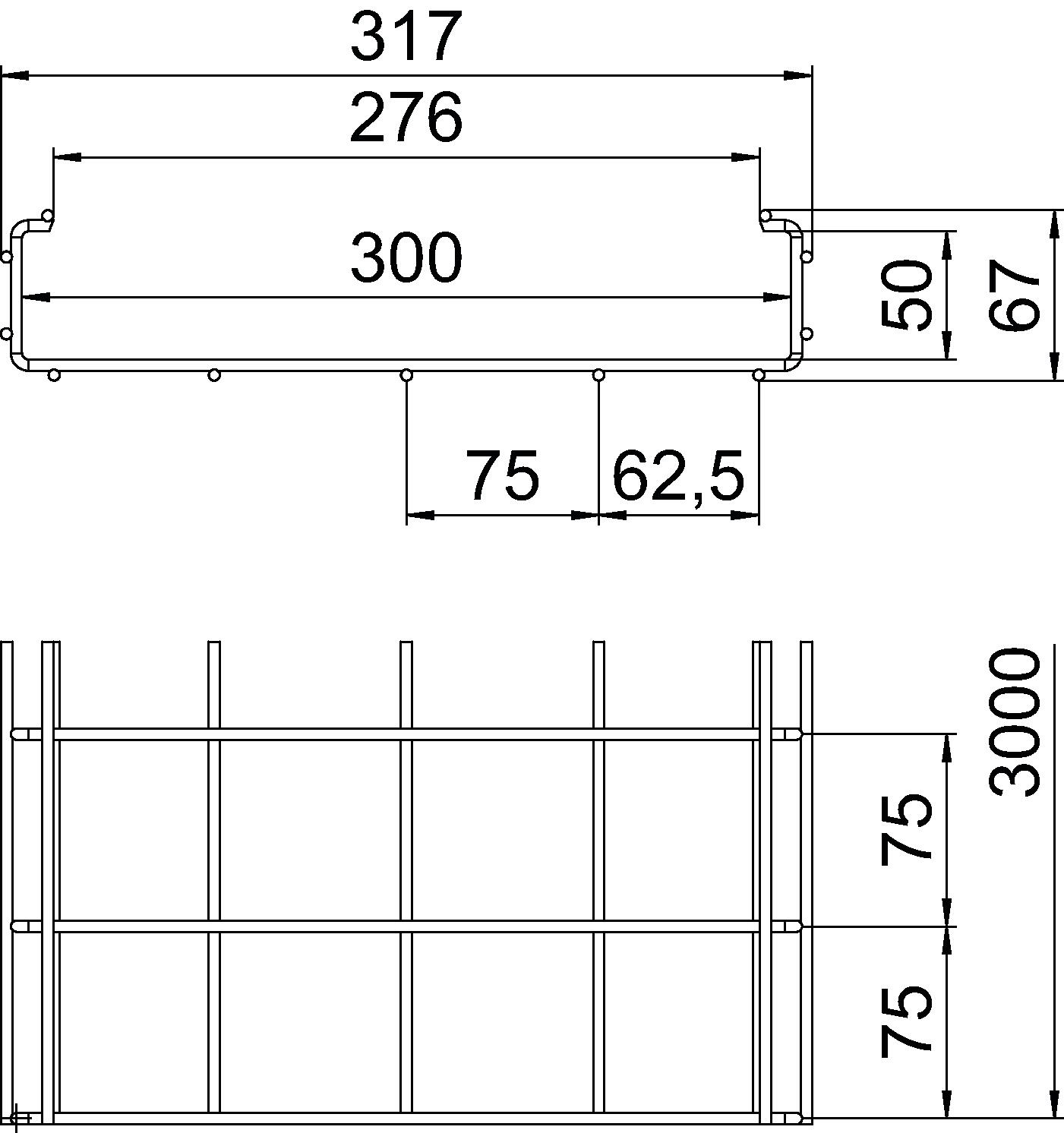

Rozmer	50x300x3000
Tvar profilu	Tvar C
Typ testu zaťaženia podľa IEC 61537	Typ II
Úžitkový prierez	11600 mm²
Úžitkový prierez	116 cm²
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	nie

Vzdialenosť podpier 1,0 m	1,1 kN/m
Vzdialenosť podpier 1,5 m	0,7 kN/m

Vzdialenosť podpier 2,0 m	0,4 kN/m

CO2 stopa (GWP) od kolísky po bránu	4,3758 kg CO2e / 1 meter
CO₂ Footprint (GWP)	4,3758 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Priemer drôtu	Úžitkový prierez	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
CGR 50 50 FT	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	nie	6017428	m	3 m
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	nie	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	nie	6017444	m	3 m
CGR 50 300 FT	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	nie	6017452	m	3 m
CGR 50 400 FT	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	nie	6017460	m	3 m

Príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Spojka FT	GSV 34 FT	6016634	Kus	20 Kus
Montážní úhelník 45° FT	MW 45 SL10 FT	6017320	Kus	20 Kus
Montážní úhelník 90° FT	MW 90 SL17 FT	6017347	Kus	20 Kus
Svorka pro upevnění přepážky	KS GR A2	6062282	Kus	30 Kus
Deliaca stena 30 DD	TSG 30 DD	6062314	m	3 m
