LightningController Compact – MCF75 3 | 25 | áno | 255 | IP20

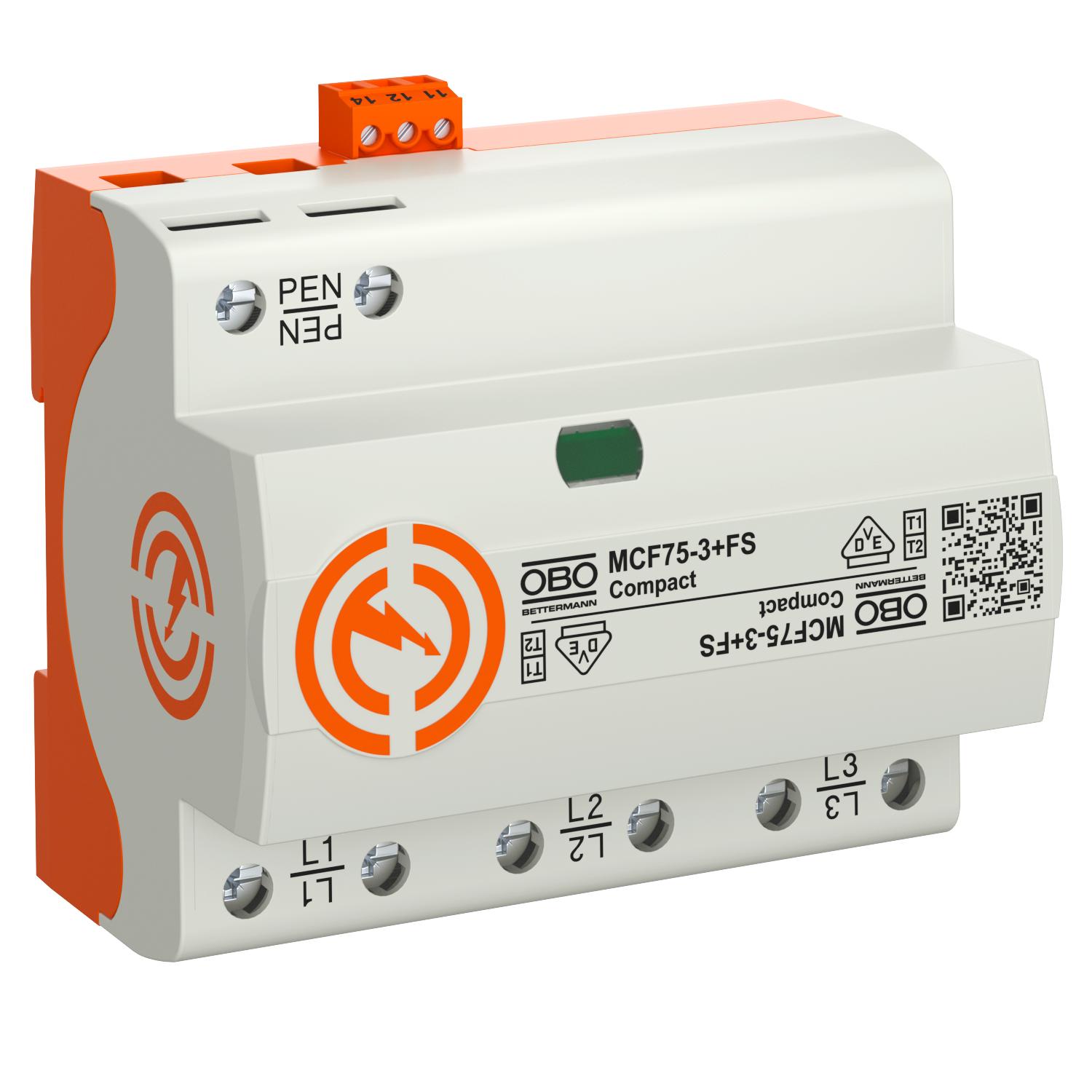

LightningController Compact – MCF75

Výr. č. 5096981 | EAN 4012196487325

Výr. č. / Typ	5096981 / MCF75-3+FS

Provedení pólů	3

Bleskový prúd (10/350 μs)	25 kA

Diaľková signalizácia	áno

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2

• Ochranná úroveň ≤ 1,5 kV
• Pro vyrovnání potenciálů v ochraně před bleskem podle normy VDE 0185-305 (IEC 62305)
• Schopnost svodu bleskových proudů 75 kA (10/350), 3pól.
• Schopnost zhášení následného proudu Ifi 50 kA, vstupní ochrana svodiče do 315 A gL/gG
• Splňuje požadavky normy VDE AR N 4100 pro použití v neměřené části rozvodů
• Uzavřené, nevyfukující svodiče s jiskřištěm pro použití v rozvaděčových skříních

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
Ochranný přístroj Compact

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	25 kA
Čas odozvy	<100 ns
Certifikáty	VDE, UL
Diaľková signalizácia	áno
Konfigurácia siete	TN-C
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Materiál puzdra	PA UL 94 V-0
Max. nadprúdová ochrana na strane siete	315 A
Maximálne predistenie	315 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	35 kA
Najvyššie trvalé napätie AC	255 V
Napätie TOV [L-N] - fail safe mode - 120 min	442 V
Napätie TOV [L-N] - withstand mode - 5 s	440 V
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	50 kA eff
Počet pólov	3

Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	75 kA
Rozmer	255V
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
SPD podľa UL 1449	Type 4
Spínací výkon AC	250V/ 1,5A
Spínací výkon DC	250V/ 0,1A
Spôsob montáže	Montážna lišta 35 mm
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Uťahovací moment	5 Nm
Vlhkosť vzduchu max.	95 %
Vlhkosť vzduchu min.	5 %

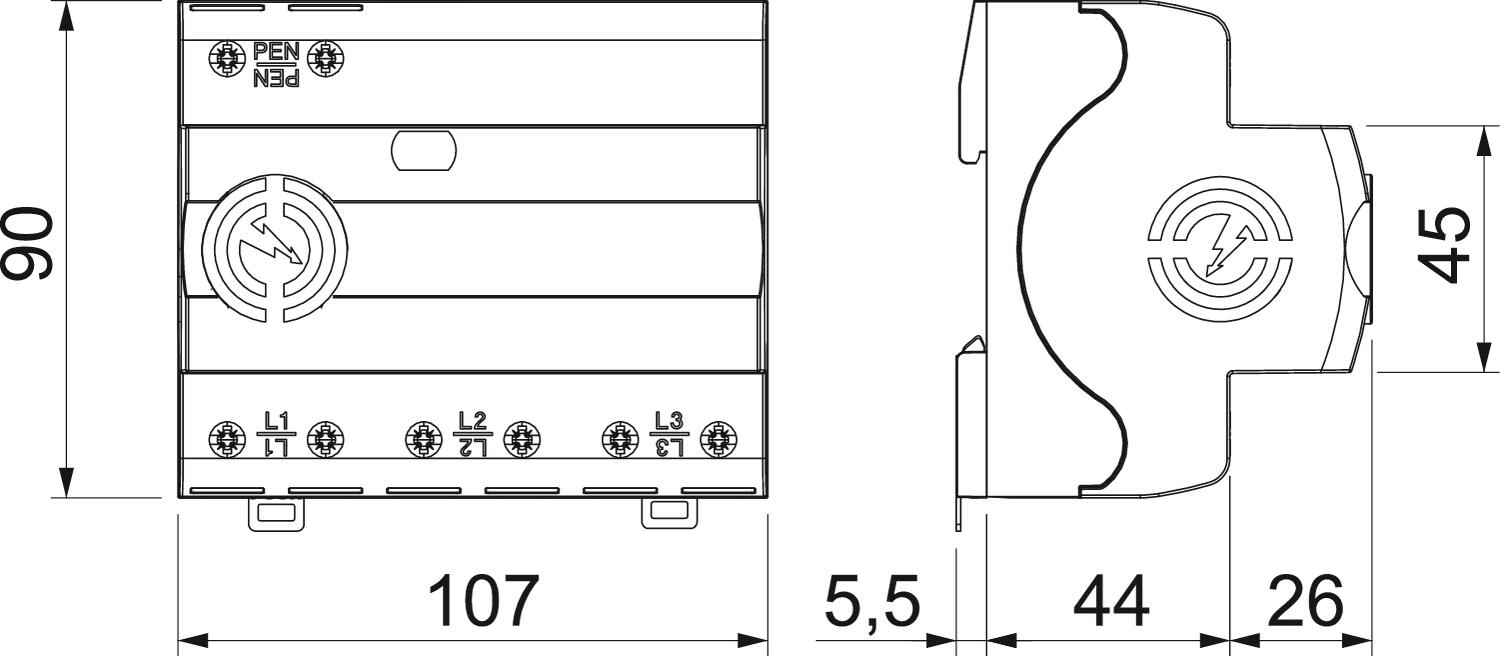

Rozmery

Dĺžka	90 mm
Šírka	107 mm

Výška	70 mm

Možnosti pripojenia

Kontakty diaľkovej signalizácie	Prepínací kontakt
Prierez vodiča flexibilný (s jemným lankom) max.	3 AWG
Prierez vodiča flexibilný (s jemným lankom) max.	25 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	1,5 mm²
Prierez vodiča flexibilný (s jemným lankom) min.	16 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	2 AWG
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²

Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	1,5 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	16 AWG
Pripájací prierez svoriek FM max.	1,5 mm²
Pripájací prierez svoriek FM max.	16 AWG
Pripájací prierez svoriek FM min.	28 AWG
Pripájací prierez svoriek FM min.	0,5 mm²
Rázový zvodový prúd (8/20) [celkový]	75 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	3,7009 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	3,7009 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
