Kruhový vodič z ušlechtilé oceli A2 10 | 32 | 50 | 78 | Ušľachtilá oceľ, nehrdzavejúca 1.4301

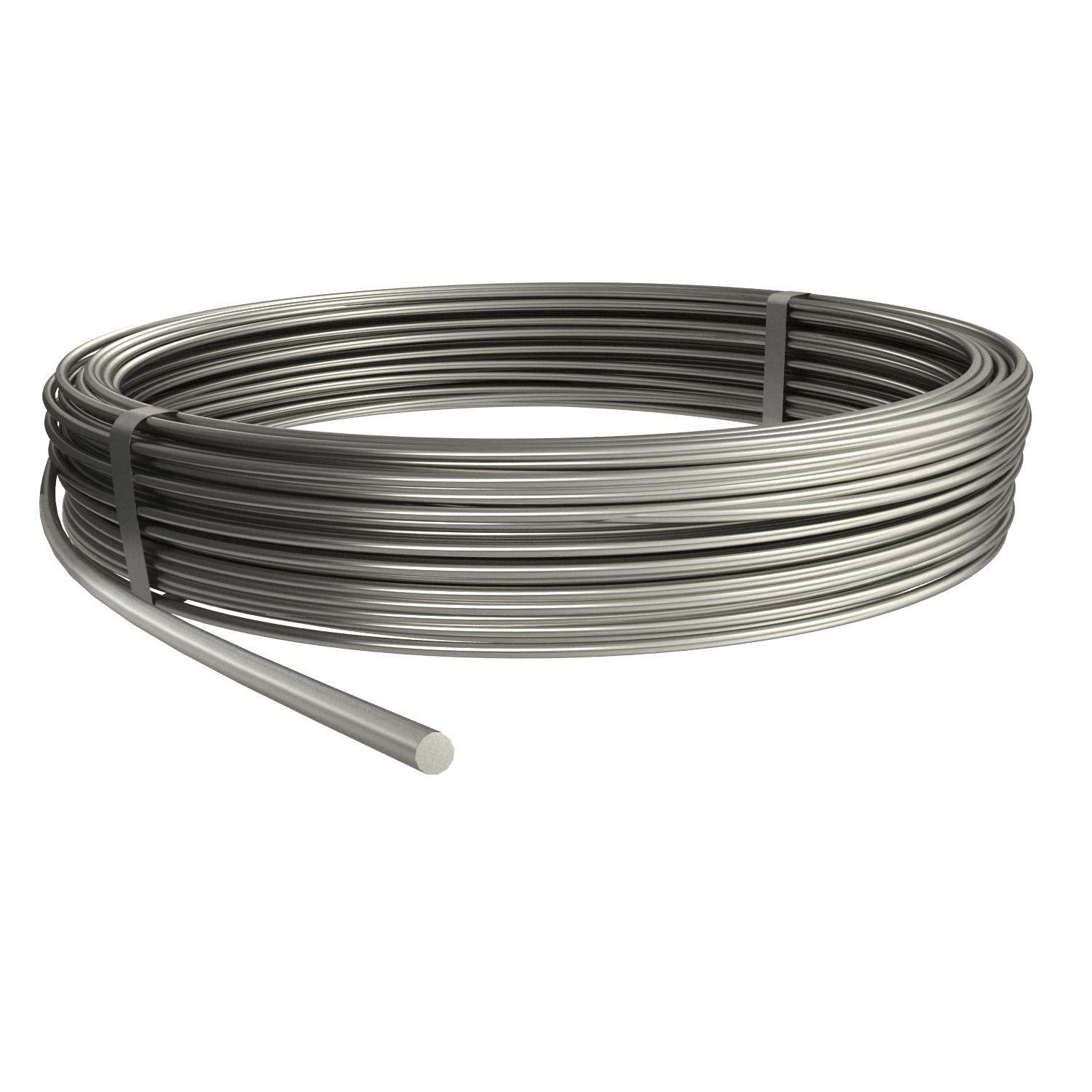

Kruhový vodič z ušlechtilé oceli A2

Výr. č. 5021227 | EAN 4012195801375

Výr. č. / Typ

Priemer

Normálny krúžok (cca kg)

Normálny krúžok (cca m)

Prierez

Materiál

Popis produktu

Popis produktu

• Lze použít jako svod podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 10-V4A použitelné v zemi
• Norma o základových zemničích DIN 18014 požaduje v zemi materiál V4A

Technické údaje

Technické údaje

Izolované vyhotovenie odolné voči vysokým napätiam	nie
Length tolerance ±	5 %
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Materiál plášťa	bez
Normálny krúžok (cca kg)	32
Normálny krúžok (cca m)	50

Počet jednotlivých drôtov	1

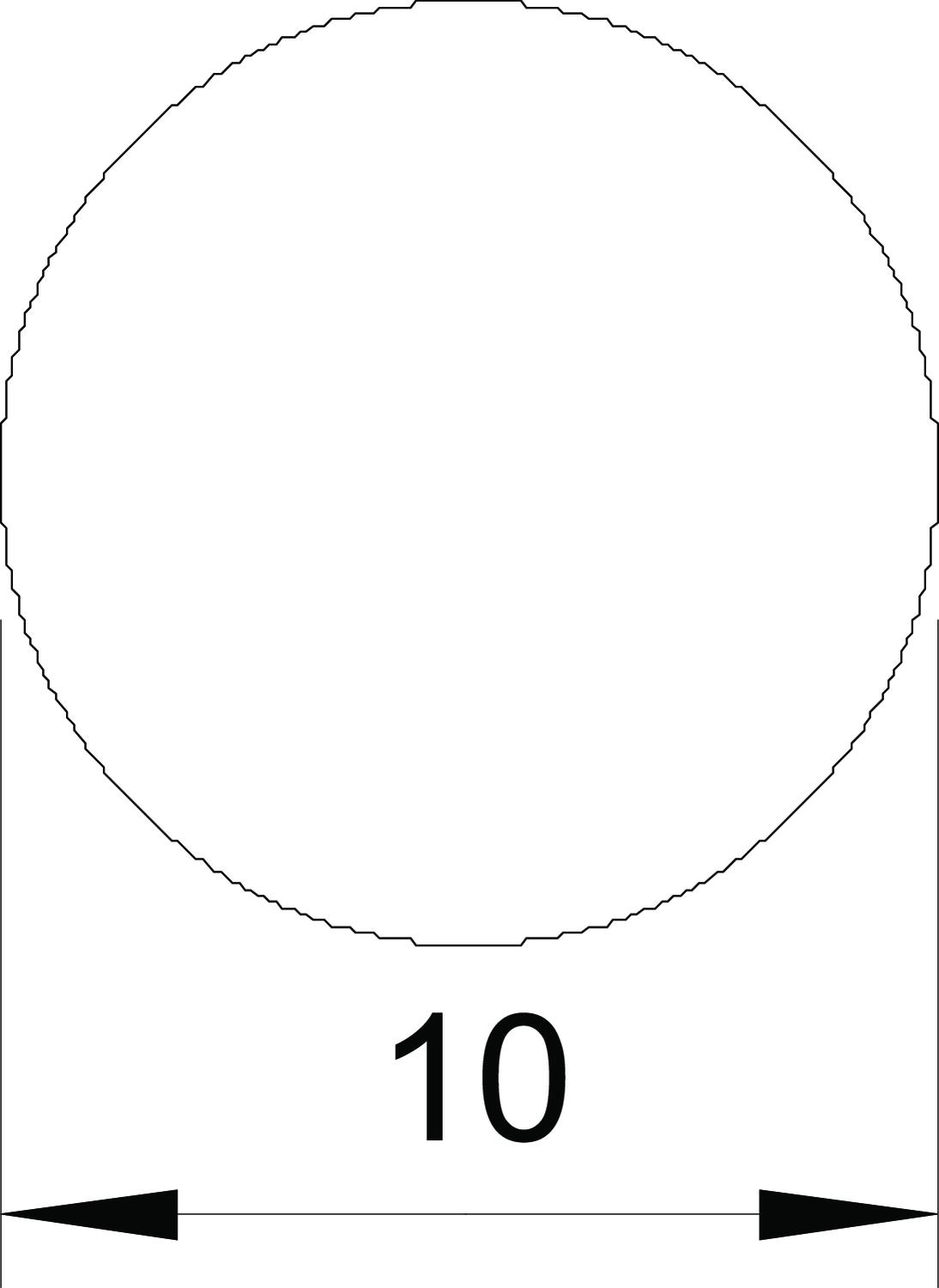

Priemer	10 mm
Prierez	78 mm²
Rozmer	10mm
Rozmer D	10 mm
Vlastnosť materiálu	Ostatné

Všetky typy

Všetky typy

Typ	Priemer	Normálny krúžok (cca kg)	Normálny krúžok (cca m)	Prierez	Materiál	Výr. č.	Množstvo	najm. PJ
RD 10-V2A	10 mm	32	50	78 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4301	5021227	m	50 m
RD 8-V2A	8 mm	50	125	50 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4301	5021235	m	125 m
RD 10-V2A	10 mm	50	80	78 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4301	5021239	m	80 m
RD 10-V4A 20	10 mm	12	20	78 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404	5021640	m	20 m
RD 10-V4A	10 mm	32	50	78 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404	5021642	m	50 m
RD 8-V4A	8 mm	50	125	50 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404	5021644	m	125 m
RD 10-V4A	10 mm	50	80	78 mm²	Ušľachtilá oceľ, nehrdzavejúca 1.4571/1.4404	5021647	m	80 m

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

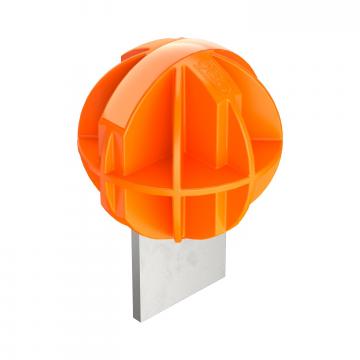

Ochranný kryt pro vývody, reflexní	ProtectionBall	5018014	Kus	25 Kus
Držák vedení pro Rd 8 mm, průchod Ø 5 mm	177 20 VA M6	5207339	Kus	20 Kus

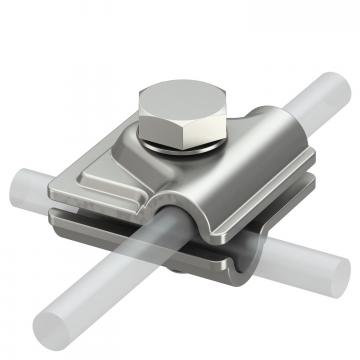

Rychlosvorka Vario, A4	249 8-10 V4A	5311404	Kus	10 Kus
Křížová svorka s vložkou pro Ø 8–10 mm A4	252 8-10 V4A	5312318	Kus	10 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 A4	252 8-10x16 V4A	5312346	Kus	10 Kus
Křížová svorka, kruhový/kruhový, bez vložky, A4	253 8-10 V4A	5312582	Kus	25 Kus
Křížová svorka pro kruhové a ploché vodiče A4	252 8-10xFL30V4A	5312656	Kus	10 Kus

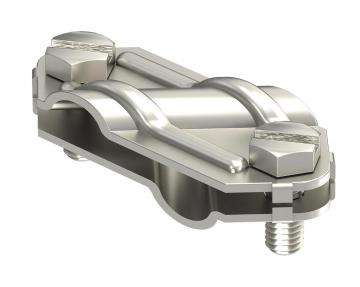

Křížová svorka pro kruhové a ploché vodiče, ušlechtilá ocel	250 VA	5312922	Kus	25 Kus

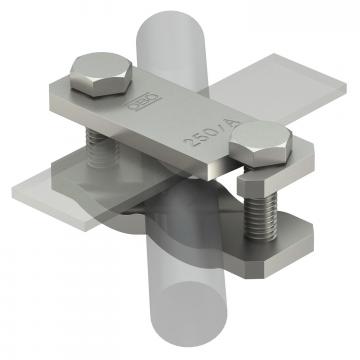

Diagonální svorka pro ploché a kruhové vodiče A2	250 A-VA	5313023	Kus	10 Kus
